3. Несущие конструкции стропильных крыш. Принципы конструирования и детали крыш.

Крыша - наружная несущая и ограждающая конструкция здания, которая воспринимает вертикальные (в том числе снеговые) и горизонтальные нагрузки и воздействия (ветеровая нагрузка).

Несущие конструкции скатных крыш состоят из стропил и обрешетки.

Стропила - основная несущая конструкция крыши, определяющая число скатов и угол их наклона. Стропила бывают наслонными и висячими.

Наслонными - стропильные ноги - работают как наклонно положенные балки. Длина их должна быть не более 6,5 м (максимальная длина стандартных пиломатериалов).

Двускатные наслонные стропила применяют при наличии внутри здания опор.

При пролете стропильной ноги более 4,8 м под нее подводят подкос.

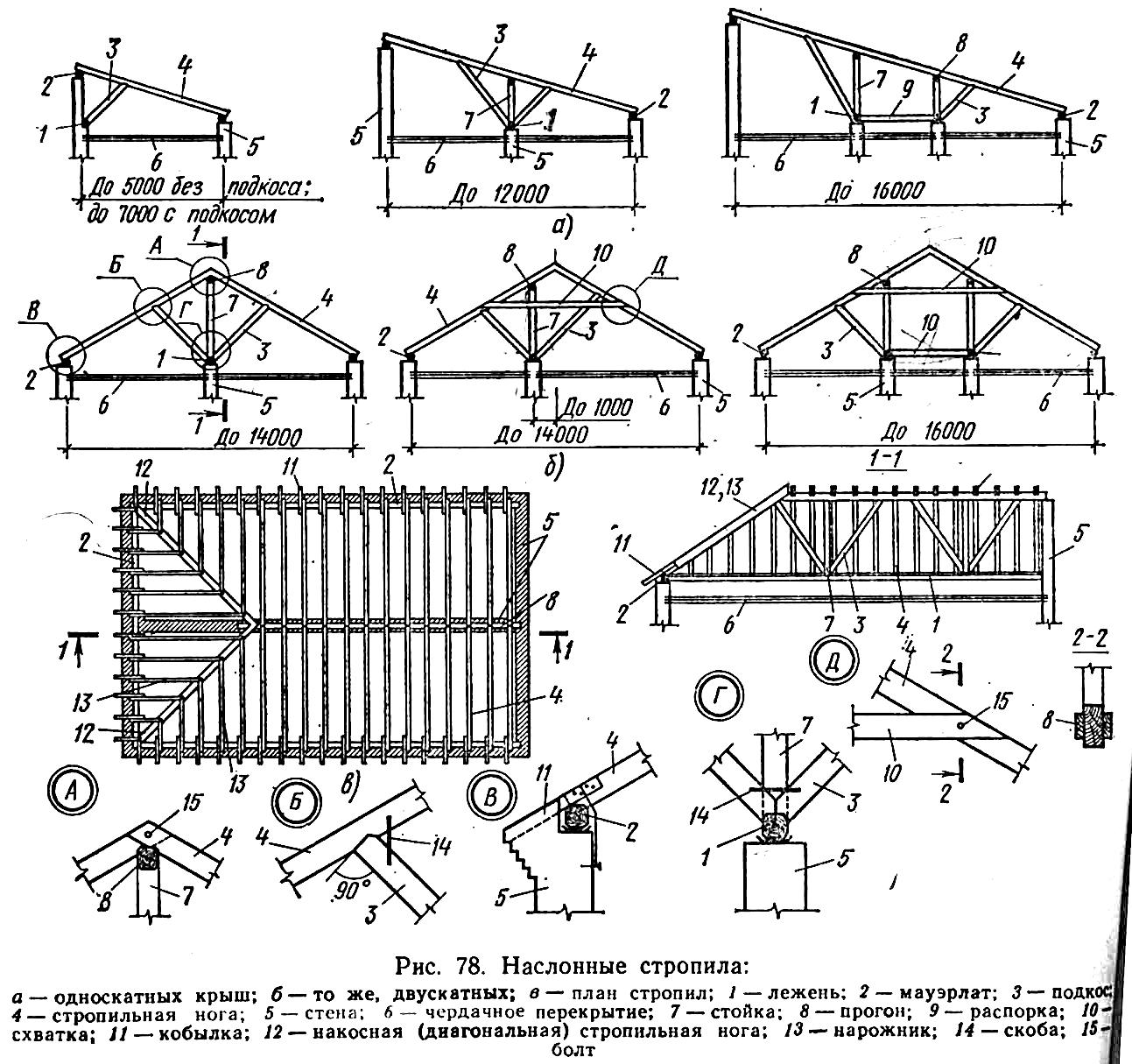

Наслонные стропила: а – односкатных крыш, б – двухскатных крыш, в – план стропил, 1 – лежень, 2 – мауэрлат, 3 – подкос, 4 – стропильная нога, 5 – стена, 6 – чердачное перекрытие, 8 – прогон, 9 – распорка, 10 – затяжка, 11 – кобылка, 12 – диагональная стропильная нога, 13 – нарожник (короткая стропильная нога), 14 – скоба, 15 - болт

Висячие стропила - наклонные стропильные ноги передают распор на затяжку.

Осн. элементами являются стропильные ноги и затяжки нижнего пояса.

Висячие стропила используются в том случае, когда пролет крыши составляет 7-12 м и нет дополнительных опор.

Висячие стропила

а – с поднятой затяжкой, б – с затяжкой, используемой для подвески чердачного перекрытия, в – с подвесной бабкой, г – с подвесной бабкой и подкосами, д – с двумя подвесными бабками, е – металло-деревянная ферма, 1 – стропильная нога, 2 – мауэрлат, 3 – затяжка, 4 – подвесная бабка, 5 – распорка, 6 – стальная стойка фермы, 7 – подкос, 8 – болт, 9 – коротыш, 10 – деревянная накладка, 11 – хомут, 12 – скоба.

4. Окна и двери жилых и общественных зданий: их маркировка и назначение.

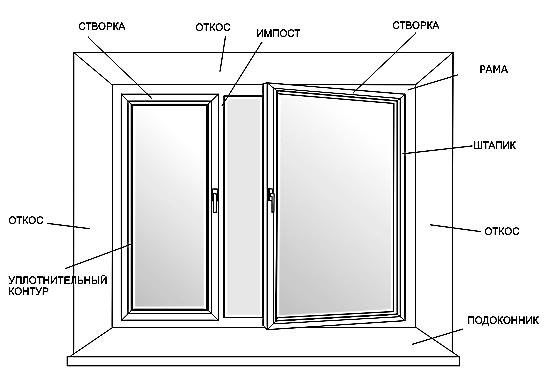

ОКНА. Естественное освещение помещений мо­жет быть обеспечено через вертикальные и горизонтальные проемы в стенах и по­крытиях. Соответствующим расчетом естественной освещенности по­мещений, а также по СНиПам опреде­ляют размеры окон и их расположение. Так, для жилых зданий площадь окон должна быть в пределах от 1/8 до 1/5 от площади пола помещения.

В наружных переплетах нижние обвязки створок, фрамуг и форточек дол­жны иметь с наружной стороны отливы-выступы, предназначенные для стока ат­мосферных вод.

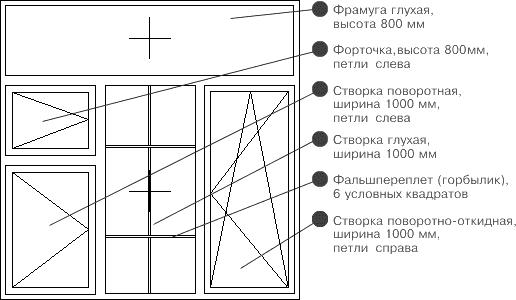

Фрамуга глухая Форточка Створка поворотная Створка глухая Фальшпереплет (горбылек) Створка поворотно-откидная

Замена окон (структура обозначений)

Обозначение: Х4- Высота, дм; Х5 – Ширина, дм.

Х1— вида изделия: О — окно; Б — балконный блок;

Х2— вида материала: Д — деревянные; А — алюминиевые; С — стальные; ДА — деревоалюминиевые; ДП — деревополивинилхлоридные;

Х3— конструкции изделия: 1О — одинарной конструкции с одним рядом остекления*; 2С — спаренной конструкции с двумя рядами остекления; 3С — то же, с тремя рядами остекления; 2Р — раздельной кон­струкции с двумя рядами остекления; 3РС — раздельно-спаренной конструкции с тремя рядами остекления;

Х6— вариантов конструкции: А, В и Г — варианты рисунков одного размера; М/С — окно с малой створкой; Ш — шумозащитные окно или балконная дверь; Т — теплозащитные окно или балконная дверь; Л — левые окно или балконная дверь; Н — окно в негативном изображении; П/О — с поворотно-откидным устройством открывания створки (полотна); Э — эвакуационная балконная дверь; СП — со стеклопакетами; ССП — со стеклопакетами и стеклом снаружи; СПС — то же, изнутри; П/С — окно с полустворками; И — окно с импостом; П — окно с обеспечивающим организованный приток наружного воздуха устройством; Г— неоткрывающиеся (глу­хие); другие обозначения в соответствии с рабочими чертежами на окна и балконные двери.Х7— Класс по воздухе- и водопроницаемости; Х8— Категория по характеристикам звукоизоляции; Х9— Класс по показателю сопротивления ветровой нагрузки; Х10— Класс по показателю коэффициента пропускания света;

ДВЕРИ. (структура обозначений)

Х5 - Ширина проема, дм; Х4 - Высота проема, дм;

Х6 - Буквы, означающие: Л  дверь левую, Н  дверь с наплавом (притвором), П  дверь с порогом, Щ  дверь щитовую, Ф  дверь филенчатую, А, Б и В  варианты рисунков одного размера; О-1 и О-2  типы обшивки

Х3 - Тип двери: Г  с глухими полотнами, О  полностью остекленная с одинарным остеклением полотен, О1  то же, с заполнением полотен однокамерным стеклопакетом, О2  двухкамерным, Ч  частично остекленная с одинарным остеклением полотен, Ч1  то же, с заполнением полотен однокамерным стеклопакетом, Ч2  то же, двухкамерным, К  с остекленными качающимися полотнами, В  влагостойкая, У  усиленная (с указанием категории прочности по сопротивлению взлому по ГОСТ 30109); для специальных дверей: У  утепленная, И  искронедающая, З  звукоизоляционная, П  противопожарная

Х2 - Материал изделия: А  алюминиевые сплавы, Д  древесина, П  поливинилхлоридные профили, С  сталь, К  комбинированные

Х1 - Вид изделия: ДН  дверь наружная входная и тамбурная, ДВ1  дверь внутренняя межкомнатная; ДВ2  дверь внутренняя входная в квартиру; ДВ3  дверь внутренняя входная в помещение общественного здания; ДВ4  дверь внутренняя входная в оборудованное охранной сигнализацией помещение общественного здания; ДВ5  дверь внутренняя лестничной клетки; ДВ6  дверь внутренняя санузлов; ДВ7  дверь внутренняя тамбурная; ДВ8  дверь сарайная; ДВ9  дверь внутренняя прочая; ДС  дверь специальная, ДЛ  люки и лазы; ПН  полотно бескоробочной двери наружной входной, ПВ  то же, двери внутренней, ПС  то же, двери специальной, ПЛ  полотно бескоробочных люка и лаза

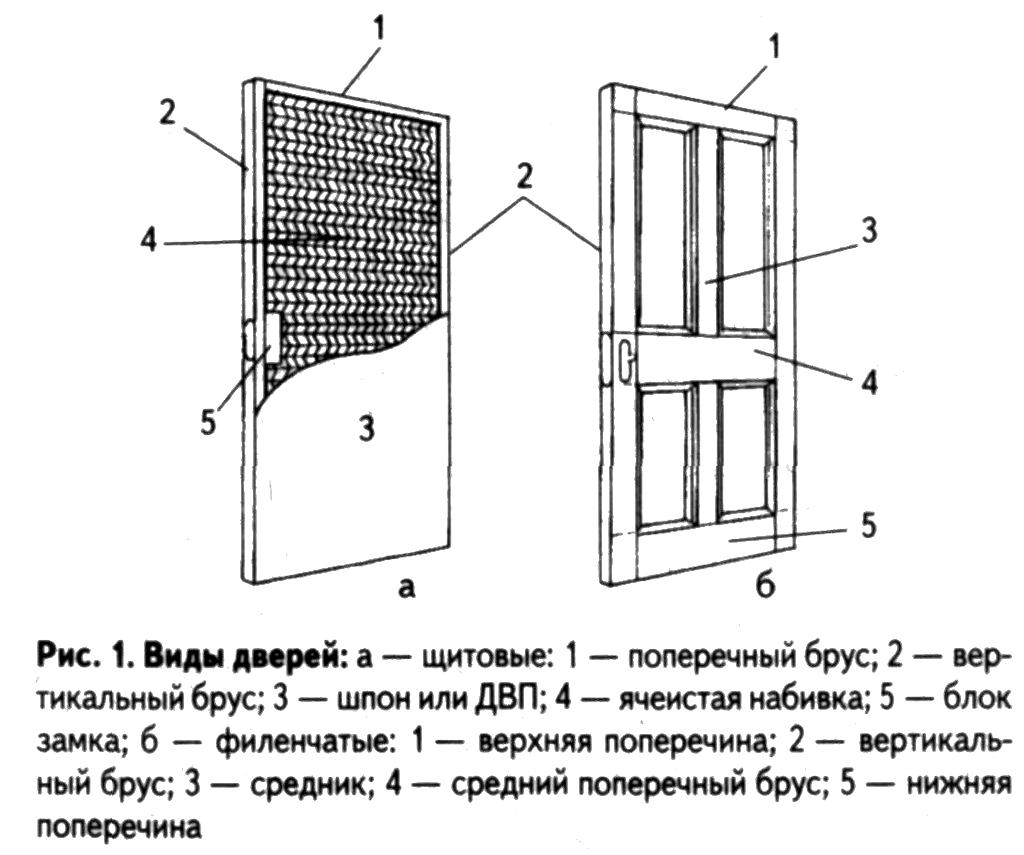

Двери. Для изоляции друг от друга проходных помещений и входа в здания служат две­ри. Их расположение, количество и раз­меры определяют с учетом числа людей, находящихся в помещениях, вида здания и других факторов.

Филенки изготовляют из досок, фанеры, древесно­волокнистых плит, пластика. Наружные стены должны быть надежно утеплены войлоком, минеральной ватой или други­ми теплоизоляционными материалами.
