8.3. Давление под изогнутой поверхностью жидкости

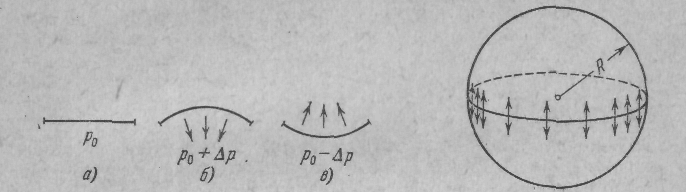

Рис. 3. а). Рассмотрим поверхность жидкости, опирающуюся на некоторый плоский контур

Если поверхность жидкости не плоская, то стремление ее к сокращению приведет к возникновению давления, дополнительного к тому, которое испытывает жидкость с плоской поверхностью.

В случае

• выпуклой поверхности это дополнительное давление положительно (рис. 3. б),

• в огнутой поверхности —— отрицательно (рис. 3. в). В последнем случае поверхностный слой, стремясь сократиться, растягивает жидкость.

В

Рис. 3.

Рис. 4.

еличина добавочного давления, очевидно, должна возрастать с увеличением коэффициента поверхностного натяжения α и кривизны поверхности.

Вычислим добавочное давление для сферической поверхности жидкости.

Рис. 4. Для этого рассечем мысленно сферическую каплю жидкости диаметральной плоскостью на два полушария

Из-за поверхностного натяжения оба полушария притягиваются друг к другу с силой, равной

Эта сила прижимает друг к другу оба полушария по поверхности S = πR² и, следовательно, обусловливает дополнительное давление (1)

Кривизна сферической поверхности всюду одинакова и определяется радиусом сферы R. Очевидно, что чем меньше R, тем больше кривизна сферической поверхности.

Кривизну произвольной поверхности принято характеризовать так называемой средней кривизной, которая может оказаться различной для разных точек поверхности. Средняя кривизна определяется через кривизну нормальных сечений.

Нормальным сечением поверхности в некоторой точке называется линия пересечения этой поверхности с плоскостью, проходящей через нормаль к поверхности в рассматриваемой точке.

Для сферы любое нормальное сечение представляет собой окружность радиуса R (R — радиус сферы).

Величина H = 1/R дает кривизну сферы.

В общем случае различные нормальные сечения, проведенные через одну и ту же точку, имеют различную кривизну.

В геометрии доказывается, что полусумма обратных радиусов кривизны (2)

для любой пары взаимно перпендикулярных нормальных сечении имеет одно и то же значение. Эта величина и есть средняя кривизна поверхности в данной точке.

Радиусы R₁ и R₂ в формуле (2) — алгебраические величины.

Если центр кривизны нормального сечения находится

• п

  (рис. 5)

  од данной поверхностью, соответствующий радиус кривизны положителен;

• над поверхностью, радиус кривизны отрицателен (рис. 5).

Таким образом, неплоская поверхность может иметь среднюю кривизну, равную нулю.

Для этого нужно, чтобы радиусы кривизны R₁ и R₂ были одинаковы по величине и противоположны по знаку.

Для сферы R₁ = R₂ = R, так что в соответствии с (2) Н = 1/R.

Заменив в (1) 1/R через H, получим, что (3)

Л

Рис. 5.

аплас доказал, что эта формула справедлива для поверхности любой формы, если под Н понимать среднюю кривизну поверхности в той точке, под которой определяется дополнительное давление.

Подставив в (3) выражение (2) для средней кривизны, получим формулу для добавочного давления под произвольной поверхностью:

(4) Она называется формулой Лапласа.

Добавочное давление (4) обусловливает изменение уровня жидкости в узких трубках (капиллярах), вследствие чего называется иногда капиллярным давлением.
