Порядок выполнения работы.
1. Подготовка к проведению измерений.
1.1. Схема измерительного стенда приведена на рисунке 6. Проверьте правильность коммутации блоков стенда.

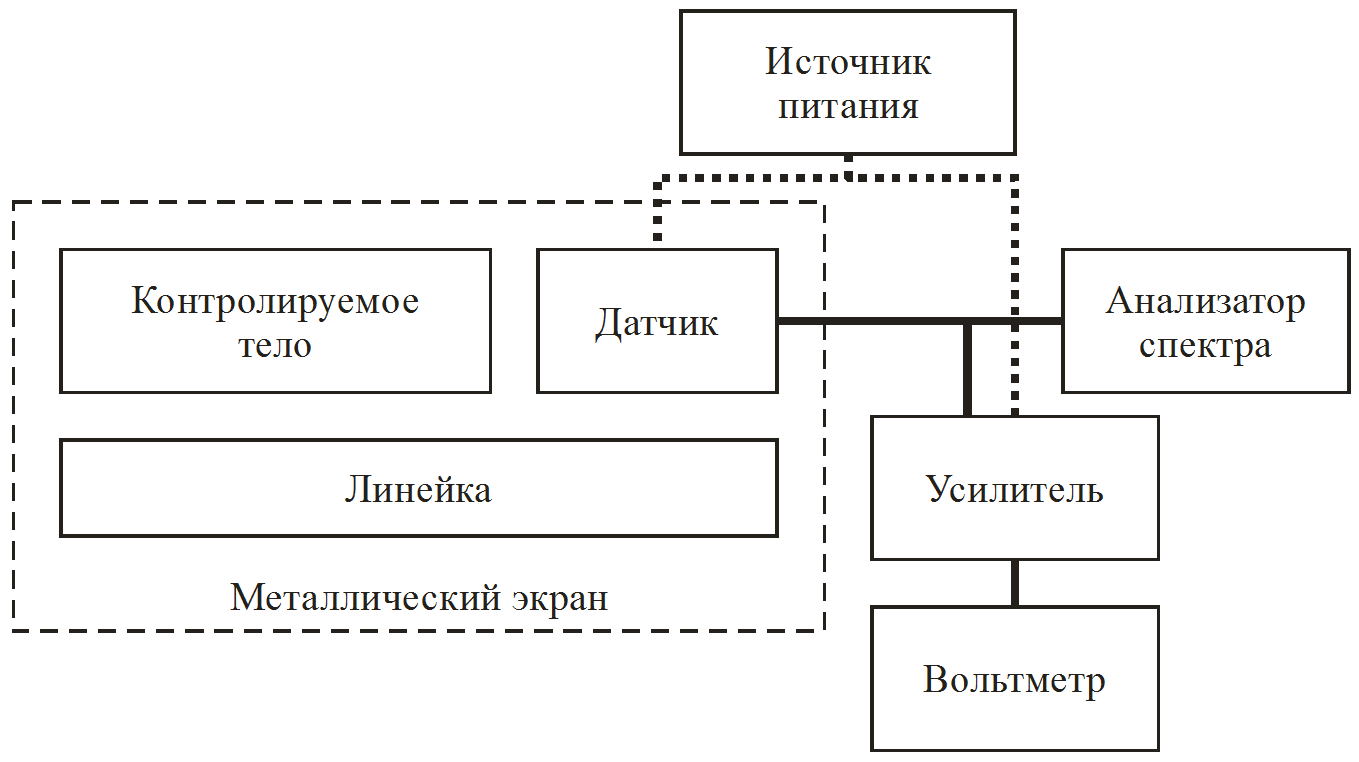

Рис. 6. Схема измерительного стенда
1.2. Заполните таблицу приборов (таблица 1).
Таблица 1.
Приборы и оборудование.
Наименование прибора |
Заводской либо инвентарный номер |
Вероятная суммарная максимальная погрешность |
Абсолютная погрешность измерения |
Относительная погрешность измерения |
Приведенная погрешность измерения |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.3. Проверьте напряжение на источнике питания, оно должно лежать в пределах 5...15 В, для каждого из макетов датчика оно может быть индивидуальным.
1.4. На экране анализатора спектра должен находиться отклик сигнала, при необходимости с помощью ручек "Центр. частота" и "Обзор МHz" выполните настройку таким образом, чтобы при перемещении "Контролируемого тела" сигнал отклика перемещался в пределах измерительной сетки и не выходил за пределы экрана. Ручка "Центр. частота" - смещает изображение на экране вправо - влево не нарушая калибровки. Ручка "Обзор MHz" растягивает - сжимает изображение на экране.
1.5. Включите измерительные метки и выясните цену делений измерительной сетки. Для этого установите ручку "Метки MHz" в положение "0.1", при необходимость с помощью ручек
"Центр. частота" и "Обзор МHz" настройте метки по измерительной сетке. При настройке учитывайте, что расстояние между метками составляет 100 кГц.
1.6. Определите и занесите в таблицу приборов нормирующее значение , для анализатора спектра и для вольтметра.
1.7. Проверьте настройку вольтметра. При перемещении "Контролируемого тела" стрелка должна отклоняться от минимальных до максимальных значений, не выходя за границы измерительной шкалы прибора. При необходимости проведите настройку и помощью сопротивлений R8 и R10, ручки на макете "Грубо" и "Плавно" соответственно.
1.8. По измерительной линейке, входящей в состав стенда, определитесь с границами проведения измерений. Диапазон измерений должен быть не менее , т.е 2х последовательных участков , как показано на рисунке 4.
2. Проведение измерений.
2.1. Установите "Контролируемое тело" в начало границы измерений (крайнее положение стрелки вольтметра и отклика на экране анализатора спектра, не важно максимальное или минимальное.)
2.2. Отметьте данное положение как точку начала отсчета для вольтметра, анализатора спектра и линейки.
2.3. Перемещая "Контролируемое тело" через каждый 1 см по шкале линейки, измерьте приращение напряжения по вольтметру и частоты по анализатору спектра. Измерения проводите до конца границы измерений с шагом 1 см, для . Результаты занесите в таблицу 2.
Таблица 2.
Измерения в диапазоне .
, м |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
, мВ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
, кГц |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
2.4. На участке 1-2 либо 2-3 (эти участки соответствуют , т.е. длине полоска) проведите измерения с шагом 5 мм. Результаты занесите в таблицу 3.
Таблица 3.
Измерения в диапазоне .
, м |
|
|
|
|
|
|
|
|
|
|
|
, мВ |
|
|
|
|
|
|
|
|
|
|
|
, кГц |
|
|
|
|
|
|
|
|
|
|
|
