Типы спутниковых систем

Спутниковая связь используется для организации высокоскоростных микроволновых протяженных линий. Так как для таких линий связи нужна прямая видимость, которую из-за кривизны Земли невозможно обеспечить на больших расстояниях, то спутник как отражатель сигнала является естественным решением этой проблемы (рис. 9).

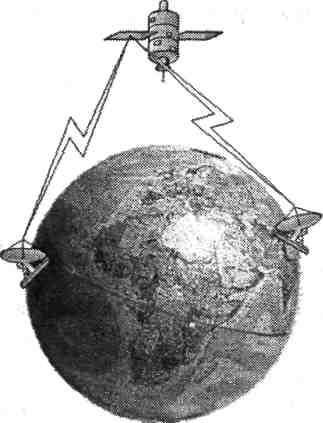

Рис.9. Спутник как отражатель сигнала

Идея использовать искусственный спутник Земли для создания линий связи появилась задолго до запуска. Первый спутник, запущенный Советским Союзом в годы холодной войны, обладал очень ограниченными телекоммуникационными возможностями — он только передавал радиосигнал «бип-бип», извещая мир о своем присутствии в космосе. Однако успех России в космосе подхлестнул усилия Америки, и в 1962 году она запустила первый телекоммуникационный спутник Telstar-1, который поддерживал 600 голосовых каналов.

Со времени запуска первого телекоммуникационного спутника прошло уже более 40 лет, и функций спутника как телекоммуникационного узла, естественно, усложнились. Сегодня спутник может играть роль узла первичной сети, а также телефонного коммутатора и коммутатора/маршрутизатора компьютерной сети. Для этого аппаратура спутников может взаимодействовать не только с наземными станциями, но и между собой, образуя прямые космические беспроводные линии связи. Принципиально техника передачи микроволновых сигналов в космосе и на Земле не отличается, однако у спутниковых линий связи есть и очевидная специфика — один из узлов такой линии постоянно находится в полете, причем на большом расстоянии от других узлов.

Технология широкополосного сигнала

Изначально эта технология создавалась для разведывательных и военных целей. Основная идея метода состоит в том, чтобы распределить информационный сигнал по широкой полосе радиодиапазона, что в итоге позволит значительно усложнить подавление или перехват сигнала.

Суть этой технологии заключается в преобра­зовании исходного сигнала таким образом, что результирующий сигнал расши­ряется и распределяется по всему доступному диапазону. Вследствие закона со­хранения энергии при расширении занимаемого частотного диапазона происходит снижение энергетической плотности передаваемого сигнала. Прямым следствием этого обстоятельства является падение максимальной мощности, что влечет за собой «зашумление» полезного сигнала. На самом деле это не страшно, по­скольку предусмотрены эффективные методы восстановления полезного сигна­ла, «теряющегося» на фоне шумов.

Возникает закономерный вопрос: «Зачем создавать себе проблемы (снижать мощность сигнала), чтобы потом их решать (выделять по­лезный сигнал на фоне шума)?». На самом деле причина этого нелогичного (только на первый взгляд) поступка весьма логична — необходимость размеще­ния как можно большего количества каналов передачи данных в пределах узко­го частотного диапазона. Изначально предусматривалось применение двух технологий кодирования сиг­нала методом распределения спектра. Их еще называют методами модуляции, поскольку в результате их применения на исходный высокочастотный сигнал «накладывается» полезная информация.

Первая основана на методе FHSS (Frequency Hopping Spread Spectrum — коди­рование сигнала с расширением спектра методом частотных скачков).

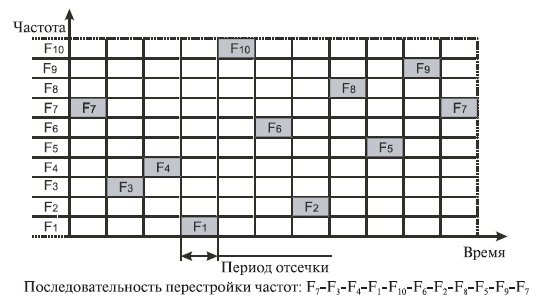

Рис. 10. Расширение спектра скачкообразной перестройкой частоты

Для того чтобы радиообмен нельзя было перехватить или подавить узкополосным шумом, было предложено вести передачу с постоянной сменой несущей в пределах широкого диапазона частот (см. рис 10). В результате мощность сигнала распределялась по всему диапазону, и прослушивание какой-то определенной частоты давало только небольшой шум. Последовательность несущих частот была псевдослучайной, известной только передатчику и приемнику. Попытка подавления сигнала в каком-то узком диапазоне также не слишком ухудшала сигнал, так как подавлялась только небольшая часть информации.

При выборе метода FHSS весь диапазон 2,4 ГГц задействуется для передачи данных (в качестве одной широкой полосы, которая разбита на 79 подканалов). Основной недоста­ток этого метода — невысокая скорость передачи данных, которая не превыша­ет 2 Мбит/с.

Вторая из них основана на применении технологии DSSS (Direct Sequence Spread Spectrum — кодирование сигнала с расширением спектра с помощью кода прямой последовательности) совместно с использованием модуляции ССК (Complementary Code Keying — дополнительная кодовая модуляция), ко­торый поддерживает скорость передачи данных до 11 Мбит/с.

В методе прямого последовательного расширения спектра также используется весь частотный диапазон, выделенный для одной беспроводной линии связи. В отличие от метода FHSS, весь частотный диапазон занимается не за счет постоянных переключений с частоты на частоту, а за счет того, что каждый бит информации заменяется N-битами, так что тактовая скорость передачи сигналов увеличивается в N раз. А это, в свою очередь, означает, что спектр сигнала также расширяется в N раз. Достаточно соответствующим образом выбрать скорость передачи данных и значение N, чтобы спектр сигнала заполнил весь диапазон.

Код, которым заменяется двоичная единица исходной информации, называется расширяющей последовательностью, а каждый бит такой последовательности - чипом.

Соответственно, скорость передачи результирующего кода называют чиповой скоростью. Двоичный нуль кодируется инверсным значением расширяющей последовательности. Приемники должны знать расширяющую последовательность, которую использует передатчик, чтобы понять передаваемую информацию.

Очень часто в качестве значения расширяющей последовательности берут последовательность Баркера (Barker), которая состоит из 11 бит: 10110111000. Если передатчик использует эту последовательность, то передача трех битов 110 ведет к передаче следующих битов:

10110111000 10110111000 01001000111.

Цель кодирования методом DSSS та же, что и методом FHSS, - повышение устойчивости к помехам. Узкополосная помеха будет искажать только определенные частоты спектра сигнала, так что приемник с большой степенью вероятности сможет правильно распознать передаваемую информацию.

Если же выбрана технология DSSS, в диапазоне 2,4 ГГц образуется несколько ши­роких DSSS-каналов, причем одновременно может использоваться не более трех из них. При этом достигается максимальная скорость передачи данных 11 Мбит/с, которая соответствует рассматриваемому позднее стандарту IEEE 802.11b.
