Лабораторна робота №4 (2 години) Графічний метод визначення середньої відстані переміщення ґрунту.

Мета заняття: Ознайомлення з методикою визначення середньої відстані переміщення ґрунту.

Питання для підготовки і контролю: Графічний метод визначення середньої відстані переміщення ґрунту.

Методика розрахунку:

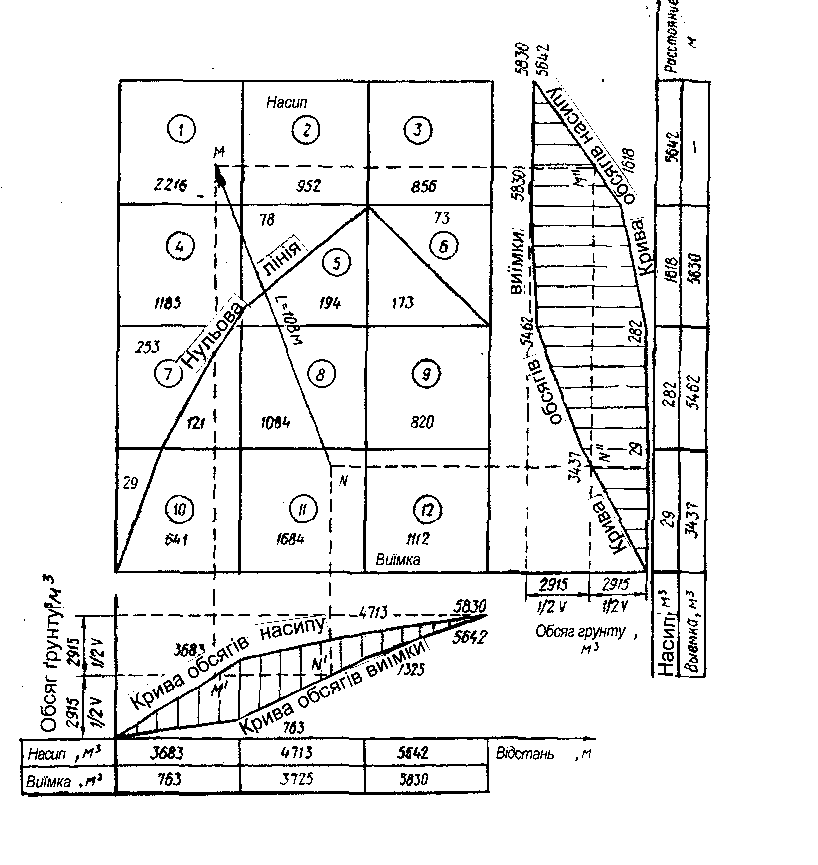

Будують криві обсягів насипу та виїмки за наростаючими підсумками вертикальних колонок квадратів для поперечної та повздовжньої сторін майданчиків. Ординати верхніх точок кривих означають сумарні обсяги виїмки та насипу. Площі фігур W1 і W2, що містяться поміж кривими обсягів виїмки та насипу для поперечних та повздовжніх колонок, дорівнюють добутку об’єму ґрунту V на проекції середньої відстані переміщення l1 і l2:

W1 = Vl1; W2 = Vl2,

Звідки

l1 = W1/V; l2 = W2/V.

За проекціями середньої відстані переміщення l1 та l2 визначають середню дальність возіння ґрунту

L = .

Середню дальність возіння ( з допустимою похибкою) можна визначити, поділивши крив і, побудовані для поперечної та повздовжньої сторін майданчика, навпіл і поділивши відповідно лінії паралельно сторонам майданчика. Лінії М'N' та М'' N'' є проекціями координат центрів ваги насипу та виїмки. Положення їх в плані М і N визначає місце центрів ваги, а відстань між ними в відповідному масштабі – середню дальність переміщення (возіння) ґрунту в межах даної ділянки. Переміщення направляють від N до М, тобто від виїмки до насипу.

Послідовність розрахунку:

Лабораторна робота №5(2 години) Визначення тривалості механізованих робіт.

Мета заняття: Ознайомлення з методикою визначення тривалості механізованих робіт.

Питання для підготовки і контролю: Змінна експлуатаційна продуктивність скрепера. Визначення трудомісткості виконання робіт.

Методика розрахунку:

Тривалість робіт (цей показник не розглядається, якщо він входить до складу вихідних даних у вигляді заданого терміну. При його розрахунку результати округляють до цілих днів і цю величину розглядають в якості прийнятої тривалості розробки Тт.) характеризується часом, витраченим на виконання механізованого процесу з врахуванням пов’язаних з ним різноманітних додаткових та заключних операцій. Вона дозволяє уточнити розмір накладних витрат, а при необхідності – встановити економічний ефект, отриманий в результаті прискорення введення об’єкту в експлуатацію. Тривалість механізованих земляних робіт визначають за ведучим процесом, в якості котрого зазвичай приймають розробку ґрунту:

Т= ,

де - загальний об’єм земляних робіт, що виконуються даним комплектом машин,м3; - експлуатаційна продуктивність ведучого механізму; - сумарна тривалість виконання різних видів підготовчих, додаткових та заключних робіт, пов’язаних з введенням в експлуатацію машин, їх демонтажем та різними технологічними перервами при виконанні механізованого процесу.

В технічних розрахунках, що виконуються при проектуванні окремих будівельних процесів, використовують, як правило, нормативну або експлуатаційну продуктивність машин.

Нормативна продуктивність землерийної або землерийно - транспортної машини визначається виходячи з даних ЄНіР:

Пнес/Нн.в,

де ае – одиниця об’єму, для якої в ЄНіР наведені норми витрат машинного часу; с – тривалість зміни, год.; Нн.в - норма витрат машинного часу за ЄНіР, маш.-год.

Експлуатаційна продуктивність характеризує можливості машини, яких вона може досягнути в конкретних умовах виробництва. Нижче наведений розрахунок експлуатаційної продуктивності для скрепера.

Скрепер

Пе = ,

де 3600 – показник переводу години в секунди; - місткість ковша скрепера, м3; - коефіцієнт використання місткості ковша:

,

тут - коефіцієнт наповнення ковша скрепера (табл.Д8), – коефіцієнт первісного розпушення ґрунту( табл. Д12); - коефіцієнт використання скрепера за часом (); - коефіцієнт впливу глибини виїмки та висоти насипу на продуктивність самохідного скреперу (табл. Д5) (для причепних скреперів приймається рівним 1); - тривалість одного повного циклу роботи скреперу, с:

,

тут - час набору ковшем ґрунту; - час руху завантаженого скрепера; - час розвантаження ковша скрепера (табл. Д10); - час руху порожнього скреперу; - час на повороти (один поворот 10-25 с).

Складові частини повного робочого циклу роботи машини

Tн (г,п) = ,

де 3,6 – показник переводу кілометра за годину в метри в секунду; - довжина шляху набору ґрунту скрепером , пересування завантаженої машини або довжина шляху руху порожнім ,м; - коефіцієнт, що враховує розгін, сповільнення та переключення передач ( для причепних скреперів див. табл. Д6); - швидкість різання набору ґрунту , швидкість пересування завантаженої машини (l та lll передачі) або швидкість руху порожнім (lV та V передачі), км/год. (табл. Д14).

Довжина завантаження скрепера

= ,

де - місткість ковша скрепера, м3; - коефіцієнт призми волочіння, що характеризує відношення її об’єму, що накопичується перед ковшем, до місткості ковша( табл. Д4); а – ширина різання ножа скрепера, м ( табл.. Д10); - товщина стружки, що зрізується ( призначається менше ) ( табл. Д10).

Ця довжина є найбільш зручною при різанні ґрунту, так як дозволяє повністю використати місткість ковша.
