§ 62. Нарізування різьби на трубах

Нарізування зовнішньої різьби здійснюють плашкою, внутрішньої

— мітчиком.

Клуп (рис. 273, а) складається з корпуса 2, довгих рукояток 1,

чотирьох плоских різьбових плашок (гребінок) 3, які можуть одно-

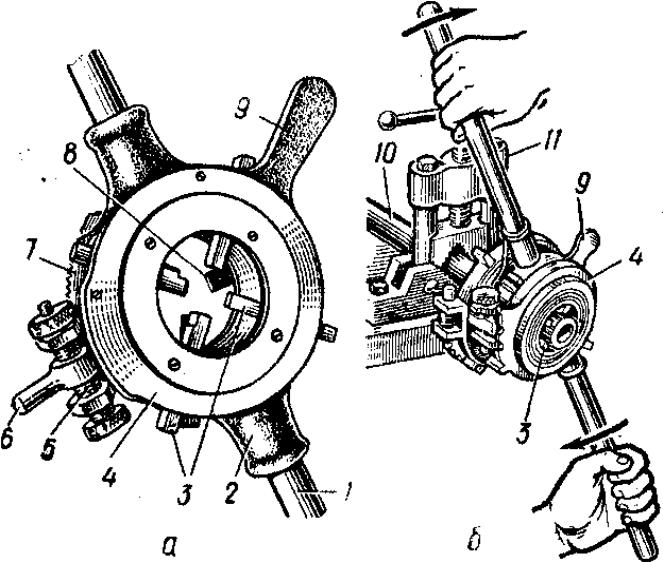

Рис. 273. Трубний клуп з розсувними плашками для

нарізування різьб діаметром від/1/2 до З".

а — будова; б — прийом нарізування різьби

часио зближуватися до центра або розходитися від нього при повороті

планшайби 4. Завдяки цьому одним і тим самим клупом можна нарізувати

труби різних діаметрів.

Плашки З залежно від діаметра труби встановлюють обертанням

черв'яка 5, який знаходиться в зачепленні з зубчастим сектором 7,

а після встановлення потрібного розміру стопорять натискуванням

важеля 6. Точне встановлення різьбових плашок на потрібний діаметр

здійснюють за поділками (ноніусом) на корпусі клупа.

Крім чотирьох різьбових плашок 3 у корпусі 2 клупа встановлено

напрямні плашки 8 (гладенькі, без різьби), які забезпечують стійке

положення клупа на трубі при нарізуванні різьби.

До клупа додають кілька комплектів плашок (гребінок), що дає

змогу нарізувати трубні різьби діаметром від х/2 до З".

Нарізування трубної різьби клупом слід здійснювати у такому

порядку:

оглянути плашки: стружкові канавки мають бути чистими, без

задирок та інших дефектів, а різальні кромки — гострими, без задирок,

завалів і викришених місць та зламів;

кінець нарізуваної труби 10 закріпити в трубному притискачі

11 (рис. 273, б);

частину труби, на якій нарізуватиметься різьба, змастити маслом

(оліфою);

встановити клуп на трубу і зблизити плашки з зусиллям, розрахованим

так, щоб різьба була нарізана за кілька робочих ходів (для діаметрів

до 1" достатньо два ходи, а для діаметрів більше Г— три);

обертати клуп навколо труби в чотири прийоми, тобто за кожен

Прийом повернути його приблизно на 90°;

не знімаючи клупа з труби, рукояткою 9 планшайби 4 розсунути

плашки 3 (тоді клуп знімається з труби вільно);

перевірити якість нарізаної різьби;

клуп з плашками протерти, змастити мінеральним маслом.

§ 63. Механізація нарізування різьби

Нарізування різьби вручну — малопродуктивна й трудомістка

операція, тому при можливості прагнуть застосувати засоби механізації.

Для механізації процесу нарізування різьби у великогабаритних

деталях, а також при монтажі (складанні) виробів застосовують такі

спеціальні ручні механізовані інструменти, як різьбонарізувачі з

електричним або пневматичним приводом, а також електро- і пневмо-

свердлилки, оснащені спеціальними насадками.

Р і з ь б о н а р і з у в а ч з е л е к т р и ч н и м п р и в о д о м

(рис. 274) має вмонтований електродвигун, редуктор, реверсійний механізм

і нагрудник. На валу ротора електродвигуна / (рис 274, а]

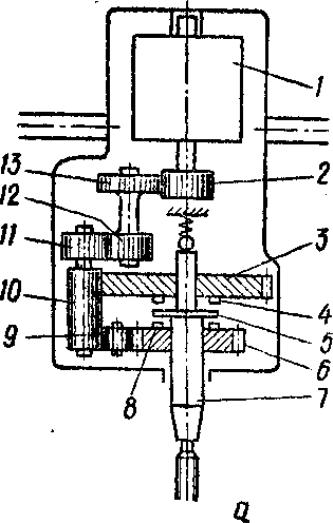

Рис. 274. Різьбонарізувач з електричним

приводом:

а — кінематична схема; б •— прийом роботи

закріплено зубчасте колесо 2, яке через зубчасті колеса 13, 12, 11,

10 і 9 передає обертання вільно насадженим зубчастим колесам 6 і З,

які обертаються в різні боки. При натисканні на корпус інструмента

зверху вниз (рис. 274, б) шпиндель 7 всовується всередину, його фланець

5 входить у зачеплення з виступом 4 зубчастого колеса 3, мітчик

при цьому починає вкручуватися в отвір. $

Перед введенням у нарізуваний отвір мітчик змащують маслом.

Утримуючи різьбонарізувач у руках так, щоб не було перекосу мітчика

відносно осі отвору, вмикають електродвигун і легенько натискують

на корпус. Після нарізування різьби і припинення натискування

шпиндель 7 висунеться з корпуса і фланець 5 увійде в зачеплення

з виступами 8 зубчастого колеса 6, Але через те, що колесо 6 обертається

у 2 рази швидше, то мітчик почне з подвійною швидкістю викручуватися

з отвору. Продуктивність нарізування різьби таким способом

у 6... 10 разів вища за продуктивність ручним способом.

Р і з ь б о н а р і з у в а ч з п н е в м а т и ч н и м п р и в о д о м

(рис. 275, а) застосовують для нарізування дрібних різьб. Чотирикла-

панний ротаційний пневмодвигун 1 через редуктор починає обертати

вільно насаджені зубчасті колеса. При натисканні на корпус муфти

входять у зачеплення з зубчастим колесом, що відповідає робочому

ходу (нарізуванню різьби). Коли корпус рукояткою 2 відводять на

себе, шпиндель 5 зміщується під дією пружини вниз, муфта входить

у зачеплення із зубчастим колесом і відбувається прискорене вигвинчування

мітчика з отвору.

Інструмент вмикають натискуванням великим пальцем на курок

З (стиснуте повітря пропускається через клапан у двигун). Відпрацьоване

повітря виходить з двигуна черезй бічні отвори 4. Редуктор і

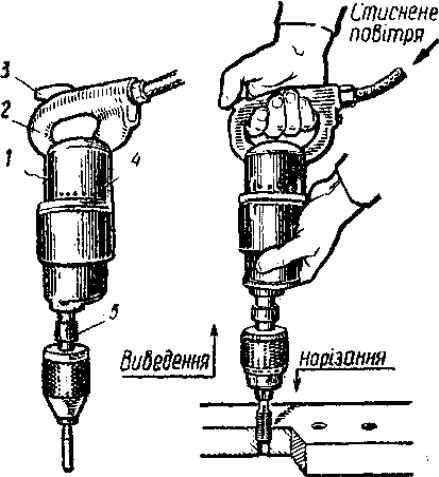

Рис. 275. Різьбонарізувач ПНР-8 легкого

типу з пневматичним приводом:

а—'будова; б — прийом роботи

Рис. 276. Нарізування різьби в

отворі за допомогою свердлильного

верстата

реверсивний механізм змащують густим мастилом через отвір у

корпусі.

Перед введенням в отвір мітчик змащують маслом. Прийоми

роботи різьбонарізувачем показано на рис. 275, б. Не можна допускати

перекосу мітчика відносно осі отвору. Увімкнувши двигун, слід

злегка натискати на корпус, нарізуючи різьбу. Після припинення натискування

на мітчик різьбонарізувач змінить напрям обертання, і

мітчик викрутиться з отвору. Після нарізування різьбу протирають

чистою ганчіркою і перевіряють.

Н а р і з у в а н н я р і з ь б и в о т в о р а х з а д о п о м о г

о ю с в е р д л и л ь н о г о в е р с т а т а є найпродуктивнішим

способом. Його здійснюють за допомогою запобіжного патрона, в якому

мітчик закріплюють на допустиме зусилля. При нарізуванні різьби

у глухому отворі мітчик упирається в його дно, при цьому автоматично

припиняється обертання.

Запобіжний патрон встановлюють у шпиндель верстата, як у звичайний

патрон з конічним хвостовиком. Мітчик вставляють у цангу

патрона (рис. 276) і закріплюють накидною гайкою /. Свердлильний

верстат налагоджують на швидкість різання 5...8 м/хв. Після вмикання

електродвигуна перевіряють мітчик на биття, потім його змащують

маслом і нарізують різьбу. Мітчик регулюють на допустиме

зусилля круглою гайкою 2, яка* стопориться гвинтом 3.

Найбільший розмір нарізуваної таким способом різьби дорівнює
