Министерство сельского хозяйства Российской Федерации

Департамент научно-технологической политики и образования

ФГОУ ВПО

КОСТРОМСКАЯ ГОСУДАРСТВЕННАЯ

СЕЛЬСКОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ

Факультет заочного обучения

кафедра « Технология, организация и экономика строительства»

Контрольные работы №1, 2

по дисциплине:

« Инженерная геодезия »

(указать точное наименование дисциплины)

«СОСТАВЛЕНИЕ ТОПОГРАФИЧЕСКОГО ПЛАНА, СОСТАВЛЕНИЕ ПРОФИЛЯ МЕСТНОСТИ»

(указать точное наименование расчётно-графической работы)

КР принята к проверке на кафедре:

№____________ «___»__________2011 г.

___________________________________

(подпись ответственного)

КР проверена и передана студенту для исправления: Выполнил студент

«_____»________________2011 г.4 группы 1 курса

Количество ошибок____________ факультет заочного обучения: _____________________________ Власова Виктория Александр

(подпись преподавателя) (Ф. И. О.)

№ зачетной книжки 113078

Дата и оценка защиты КР _______________________

«_____» ________________2011 г.(подпись студента)

______________________________________________

(Неудовлетворительно, удовлетворительно, хорошо, отлично)

______________________________________________________

(подпись преподавателя)

г. Кострома

2011г.

Задание 3.1. Ответы на вопросы по темам раздела 1 «Основные сведения по геодезии»

  1. Покажите на рисунке поле зрения шкалового микроскопа теодолита. Как сделать правильный отсчет? Оптическая схема теодолита 2т5к

Теодолит ЗТ5КП имеет увеличение зрительной трубы 27х, у теодолита ЗТ2КП увеличение зрительной трубы 30х. Оптические схемы зрительных труб одинаковы. В теодолите 2Т5К применен шкаловой микроскоп с односторонней системой отсчитывания по кругам. Поле зрения шкалового микроскопа теодолита 2Т5К показано на рис. 1.

На рис. 2 показано поле зрения микроскопа теодолита 3Т5КП, оптическая схема прибора приведена на рис. 3.

Здесь изображения штрихов горизонтального и вертикального кругов проецируются в поле зрения по двум независимым каналам.

Ход лучей в системе горизонтального круга: после иллюминатора 6 (см. рис. 3) лучи проходят призму 7, затем ромб-призму 8, линзу-коллектив 9 и параллельным пучком освещают горизонтальный круг 10. Изображения штрихов горизонального круга с помощью призмы 11 и объективов 12 и 13 формируются в плоскости шкалы плоской поверхности линзы-коллектива 15, приклеенной к призме 14.

В ертикальный круг освещается с помощью ромб-призмы20 и призмы 22. К блоку призм 14 приклеены светофильтр и рассеивающая линза. Изображения штрихов вертикального круга через призмы 23, 25, 26 и 14, объективы 24 и 27 также проецируются на плоскую поверхность линзы-коллектива 15.

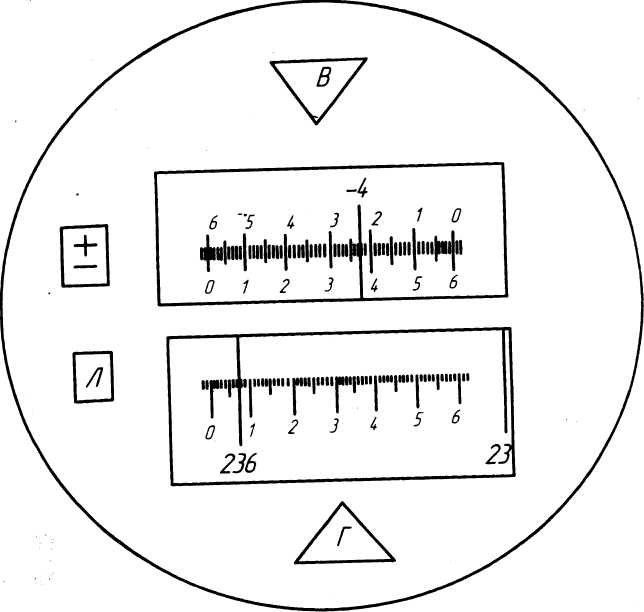

Рис. 1. Поле зрения шкалового микроскопа теодолита 2Т5К.

Отсчеты: горизонтальный круг - 236° 07,5'; вертикальный круг - 4° 37,5'

Рис. 2. Поле зрения шкалового микроскопа теодолита ЗТ5КП.

Отсчеты: горизонтальный круг - 236° 07,5'; вертикальный круг - 4° 37,5'

Призма 26 установлена на маятнике и выполняет роль компенсатора при вертикальном круге. Половина отражающей грани призмы 14 имеет зеркальное покрытие, граница его является разделительной линией между изображениями горизонтального и вертикального кругов. Далее изображения кругов передаются через призмы 16 и 17, объектив микроскопа 18 в фокальную плоскость окуляра 19.

Теодолит 2Т5К имеет основное положение при круге "лево".

  1. Каков порядок работы при установке нивелира в рабочее положение?

Для установки нивелира в рабочее положение его закрепляют на штативе становым винтом и вращением сначала двух, а затем третьего подъемных винтов приводят пузырек круглого уровня на середину. Отклонение пузырька от середины допускается в пределах второй окружности. В этом случае диапазон работы элевационного винта позволит установить пузырек цилиндрического уровня в нульпункт и установить визирную ось зрительной трубы в горизонтальное положение при соблюдении главного условия (для нивелира с цилиндрическим уровнем UU1 WW1). Приближенное наведение на нивелирную рейку выполняют с помощью мушки, расположенной сверху зрительной трубы. Более точное наведение осуществляют вращением наводящего винта зрительной трубы, которую перед отсчетом по рейке предварительно устанавливают по глазу (вращением окуляра) и по предмету (вращением кремальеры) для четкого совместного изображения сетки нитей и делений на нивелирной рейке. Перед отсчетом по средней нити тщательно совмещают концы пузырька цилиндрического уровня в поле зрения трубы, медленно вращая элевационный винт.
