3.3Считывание данных из электронного блока

Убедитесь, что электронный блок тележки ПТ-7МК-01 подключен к компьютеру через один из последовательных портов - COM1 или COM2 и готов к работе (т.е. включен тумблер питания, аккумуляторная батарея не нуждается в подзарядке). Подключение устройства необходимо проводить при выключенном компьютере.

Для запуска процесса считывания необходимо выбрать подпункт «Считать» пункта «Файл» главного меню (далее подобный выбор будем обозначать следующим образом: «Файл – Считать», где сначала следует пункт главного меню, а затем подпункты уточняющих меню).

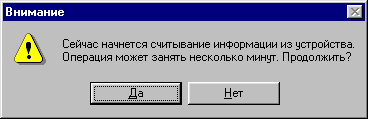

Появится предупреждающее окно с предложением подтвердить или отказаться от этого действия (Рис. 2).

Рис. 2

Для отказа от считывания данных следует нажать кнопку «Нет», для продолжения - нажать кнопку «Да», при этом появится окно «Выбор порта» (Рис. 3).

Рис. 3

Далее необходимо указать порт подключения устройства (COM1 или COM2), щелкнув «мышью» на названии соответствующего порта. Для запуска процесса считывания данных из памяти устройства надо нажать кнопку «ОК». После нажатия кнопки «ОК» начнется процесс считывания информации

Процесс считывания информации из устройства может занимать несколько минут и сопровождается выводом количества считанных байт. Эта информация не является значимой для пользователя и служит только для уведомления об успешном ходе процесса. Во избежание получения некорректной информации, пользователю не предоставляются легальные способы прерывания запущенного процесса считывания данных.

По окончании процесса считывания данных из электронного блока появляется окно, подтверждающее успешное завершение процесса.

3.4Форматирование памяти электронного блока

Убедитесь, что электронный блок тележки ПТ-7МК-01 подключен к компьютеру через один из последовательных портов – COM1 или COM2 и готов к работе (т.е. включен тумблер питания, аккумуляторная батарея не нуждается в подзарядке). Подключение устройства необходимо проводить при выключенном компьютере.

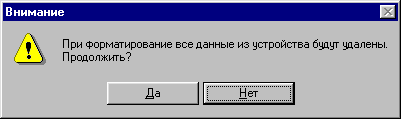

Для запуска процесса форматирования памяти устройства необходимо выбрать пункт меню «Файл - Форматировать». Появится предупреждающее окно с предложением подтвердить или отказаться от этого действия (Рис. 4).

Рис. 4

Для отказа от форматирования следует нажать кнопку «Нет», для продолжения - нажать кнопку «Да», при этом появится окно «Выбор порта» (Рис. 3). Необходимо указать порт подключения устройства (COM1 или COM2), щелкнув «мышью» на названии соответствующего порта, затем нажать кнопку «ОК».

Процесс форматирования памяти устройства может занимать несколько минут. Отображения выполнения процесса форматирования на экране компьютера не происходит. Контроль за процессом форматирования осуществляется по экрану электронного блока измерительной тележки.

Во избежание неполного или некорректного форматирования, пользователю не предоставляются легальные способы прерывания запущенного процесса.

3.5Установка даты/времени

Во избежание несанкционированного изменения установленной в устройстве даты/ времени доступ к этой функции осуществляется только по паролю. Пароль представляет собой любой набор символов (не менее четырех).

Убедитесь, что электронный блок тележки ПТ-7МК-01 подключен к компьютеру через один из последовательных портов – COM1 или COM2 и готов к работе (т.е. включен тумблер питания, аккумуляторная батарея не нуждается в подзарядке). Подключение устройства необходимо проводить при выключенном компьютере.

Чтобы установить дату/время необходимо выбрать пункт «Сервис – Установить дату/время» главного меню. В появившемся окне «Ввод пароля» (Рис. 5) нужно ввести правильный пароль и нажать кнопку «ОК». В процессе ввода пароля все нажатые клавиши отображаются символом «*». Если введен неправильный пароль, то появится соответствующее сообщение.

Для изменения пароля надо нажать кнопку «Изменить…» окна «Ввод пароля» и в полях ввода задать текущий и новый пароль.

Внимание! Изначально установленный пароль «master» (прописными буквами, без кавычек) рекомендуется изменить при первом запуске программы!

Рис. 5 Окно ввода пароля

Если пароль верен, появится окно, содержащую текущую дату и время (Рис. 6). Для записи этой информации в электронный блок нажмите кнопку «ОК», при этом появится окно «Выбор порта» (Рис. 3). Необходимо указать порт подключения устройства (COM1 или COM2), щелкнув «мышью» на названии соответствующего порта, затем нажать кнопку «ОК». Текущие дата и время будут записаны в электронный блок.

Рис. 6
