Раздел 2. Проектная разработка фонтана

Занятие 2.1.

Разработка конструктивных решений фонтана.

Важной частью проектирования, является определение масштаба и габаритных размеров фонтана. Нужно понимать для какой окружающей среды проектируется объект. Неудачно выбранный масштаб фонтана может визуально сделать помещение маленьким или форма будет доминировать, не являясь центром средовой композиции. Слишком маленький фонтан может потеряться на большой площади, не став достойным средовым компонентом архитектурного образа окружающей застройки. В стеснённых городских условиях важны видовые точки, с которых открывается беспрепятственный обзор фонтана. Для определения масштаба фонтана к нему подставляется фигура человека, по которой выверяются габаритные размеры фонтанного сооружения.

Необходимо определиться с размером и соответственно высотой разбрызгивающихся водных струй. В уличных фонтанах расстояние до края чаши должно быть не меньше высоты струи. Соблюдение данной рекомендации поможет избежать значительных потерь воды в виде брызг и будет способствовать комфортному пребыванию зрителей вблизи фонтана. Уровень воды классического паркового фонтана должен быть в пределах от 45 до 65 см. Слишком маленький уровень затруднит работу насосов. Завышенный уровень усложнит конструктив технологического оборудования и может быть опасен для маленьких детей при их случайном падении в чашу фонтана.

Для того чтобы сооружение имело хорошую устойчивость, выдерживало ветровые и снеговые нагрузки, нужно разработать конструктивное решение, которое удовлетворяло бы этим требованиям (рис.65, 66). Это решение может повлиять на образ и размер фонтана. Задача дизайнера объединить в единую композицию конструктивное решение и эстетику фонтана.

Цель проектирования любого фонтана состоит в том, чтобы привести воду в движение. Чтобы вода двигалась и с ее помощью можно было создать привлекательные композиции, в первую очередь необходимо достаточное количество воды. Это может быть природный или искусственный водоем, бассейн.

Решение водного резервуара взаимосвязано с типом фонтана и планируемыми водными эффектами (рис.67). Движение воды может быть в форме едва заметного плавного течения в водоеме, небольшого ручья, бурлящей воды, низвергающегося водопада, прозрачного водного колокола, устремленной в небо струи или сложной водной композиции создаваемой множеством насадок.

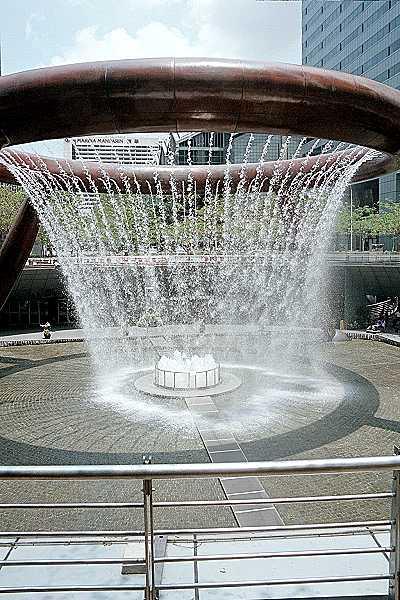

Рис.65. Для того, чтобы фонтанное сооружение имело хорошую устойчивость, выдерживало ветровые и снеговые нагрузки, нужно разработать конструктивное решение, которое удовлетворяло бы этим требованиям. «Фонтан богатства». Сингапур. Металлоконструкция.

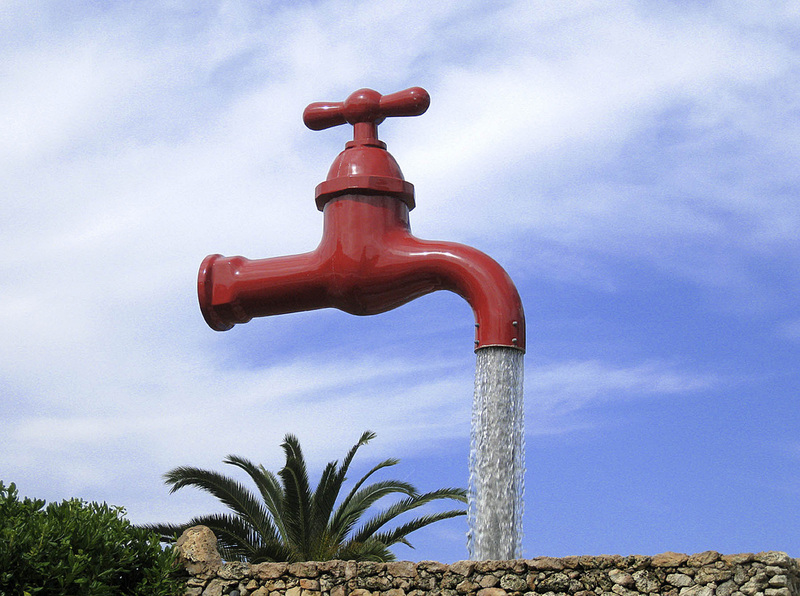

Рис. 66. Летающий фонтан. Конструкция на одной опоре.

Рис.67. Решение водного резервуара взаимосвязано с типом фонтана и планируемыми водными эффектами.

После выбора типа фонтана и водной композиции следует обратить внимание на подбор насоса, сердца фонтана. Самое простое решение использовать погружной насос, поместив его непосредственно в чаше фонтана. Более эффективным решением для больших фонтанов является “сухая” установка насоса вне резервуара бассейна. Такой насос устанавливается ниже уровня воды фонтана в специальном тех. помещении и связан с фонтаном всасывающей и подающей магистралью. Эти три элемента – водный резервуар, насадки и насос, основные элементы фонтана и очень важен их правильный взаимный подбор. Все другие части конструкции фонтана, служат для улучшения привлекательности фонтана, упрощения обслуживания и автоматизации его работы.

Занятие 2.2.

Выбор материалов фонтана

Материалы применяемые при строительстве фонтанов могут быть самыми разнообразными (рис.68-70). Это может быть, природный или искусственный камень, металл, стекло, пластик, бетон. Самое главное, чтобы они отвечали определённым требованиям по эксплуатации во влажной среде и на открытом воздухе под прямыми лучами солнца.

Основные требования к материалам при эксплуатации фонтанов: влагостойкость (материалы, которые не накапливают влагу); металлы не должны ржаветь; пластик или другой окрашенный материал не должен терять свой цвет под прямыми лучами солнца; материал не должен разрушаться под воздействием низких или высоких температур; обладать достаточной прочностью, чтобы при необходимости выдерживать переданную на него нагрузку.

При выборе материалов дизайнерская композиция фонтана дорабатывается с учётом конструктивных особенностей и художественных свойств выбранных материалов.

Бассейны фонтанов выполняются главным образом из бетона, но могут быть из пластика или высококачественной стали.

Занятие 2.3.

Выполнение чертежей фонтана

Чертежи являются неотъемлемой частью курсового проекта. Выполняются в разных масштабах, которые определяются в зависимости от компоновки подрамника, величины фонтана и дополнительной информации.

Рис. 68. Материал фонтана - бетон.

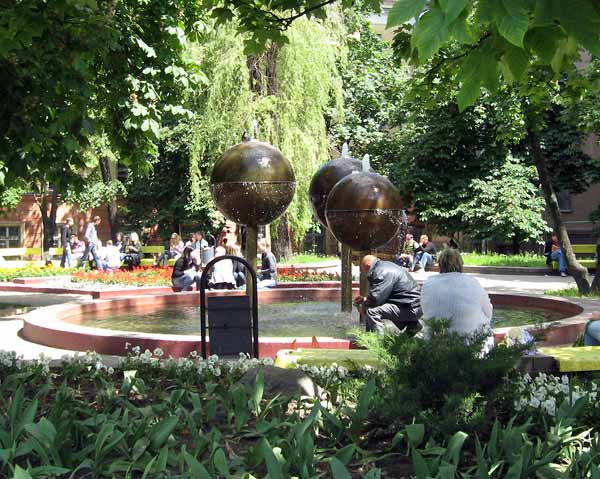

Рис. 69. Материал фонтана - металл

Рис. 70. Материалы фонтана – венецианская мозаика, стекло, камень

Основанием для определения величины изображенной формы фонтана и его элементов служат размерные линии и числа, нанесенные на чертеж. Общее количество размеров на чертеже должно быть минимальным, но достаточным для понимания функциональных, конструктивных, эргономических и других решений..

Линейные размеры на планах, разрезах, видах и других чертежах выставляются в миллиметрах, без обозначения единицы измерения (6 000 – это означает 6 метров). Уровневые отметки – в метрах с десятичной дробью (2,30 – это означает высота отметки 2 метра и 30 сантиметров).

Угловые размеры и предельные отклонения угловых размеров указывают в градусах, минутах и секундах с обозначением единицы измерения, например: 4°; 4°30'; 12°45'30"; 0°30'40"; 018'; 05'25"; 0°0'30"; 30°l°; 30°±10'.

При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии - перпендикулярно размерным. При нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии - радиально.

Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками в виде толстых основных линий длиной 2-4 мм, проводимых с наклоном вправо под углом 45° к размерной линии, при этом размерные линии должны выступать за крайние выносные линии на 1-3 мм.

При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.

Размерные линии предпочтительно наносить вне контура изображения.

Выносные линии должны выходить за концы размерной линии на 1- 5 мм. Минимальные расстояния между параллельными размерными линиями должны быть 7 мм, а между размерной и линией контура - 10 мм и выбраны в зависимости от размеров изображения и насыщенности чертежа. Необходимо избегать пересечения размерных и выносных линий. Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных.

Выносные линии проводят от линий видимого контура, за исключением случаев, когда при нанесении размеров на невидимом контуре отпадает необходимость в вычерчивании дополнительного изображения. Размерные линии допускается проводить с обрывом в следующих случаях:

а) при указании размера диаметра окружности независимо от того, изображена ли окружность полностью или частично, при этом обрыв размерной линии делают дальше центра окружности;

б) при нанесении размеров от базы, не изображенной на данном чертеже.

При изображении формы с разрывом размерную линию не прерывают. Размерные числа наносят над размерной линией возможно ближе к ее середине. При нанесении размера диаметра внутри окружности размерные числа смещают относительно середины размерных линий. Размерные числа линейных размеров при различных наклонах размерных линий располагают, как показано на рис. 71. Если необходимо нанести размер в заштрихованной зоне, соответствующее размерное число наносят на полке линии-выноски. Способ нанесения размерного числа при различных положениях размерных линий (стрелок) на чертеже определяется наибольшим удобством чтения.

При нанесении размера радиуса перед размерным числом помещают прописную букву R. При указании размера диаметра (во всех случаях) перед размерным числом наносят знак «».

Уклон поверхности следует указывать непосредственно у изображения поверхности уклона или на полке линии-выноски в виде соотношения, в процентах, в промиллях, в виде десятичной дроби с точностью до третьего знака. Перед размерным числом, определяющим уклон, наносят знак « », острый угол которого должен быть направлен в сторону уклона.

Для углов малых размеров при недостатке места размерные числа помещают на полках линий-выносок в любой зоне. На строительных чертежах допускается линейные и угловые размерные числа и надписи наносить без полок линий выносок. Если для написания размерного числа недостаточно места над размерной линией, то размеры наносят, как показано на рисунке 72.

Направление взгляда для разреза по плану объекта принимают, как правило, снизу вверх и справа налево. Если отдельные части вида, плана, разреза требуют более детального изображения, то дополнительно выполняют выносные элементы - узлы и фрагменты.

Линии контуров элементов конструкций в разрезе изображают сплошной толстой ос­новной линией, видимые линии контуров, не попадающие в плоскость сечения, — сплошной тонкой линией.

Архитектурно-строительные рабочие чертежи выполняют в соответствии с требова­ниями ГОСТ 21.101 и 21.501. При выполнении рабочих чертежей металлических конструкций следует руководствовать­ся соответствующими стандартами Системы проектной документации для строительст­ва (СПДС).

Угловые размеры наносят так, как показано на рисунке 73. В зоне, расположенной выше горизонтальной осевой линии, размерные числа помещают над размерными линиями со стороны их выпуклости; в зоне, расположенной ниже горизонтальной осевой линии - со стороны вогнутости размерных линий. В заштрихованной зоне наносить размерные числа не рекомендуется. В этом случае размерные числа указывают на горизонтально нанесенных полках.

В проектах со сложной формой объектов применяются одновременно различные способы проставления размеров (рис.74).

Рис. 71. Расположение размерных чисел линейных размеров при различных наклонах размерных линий

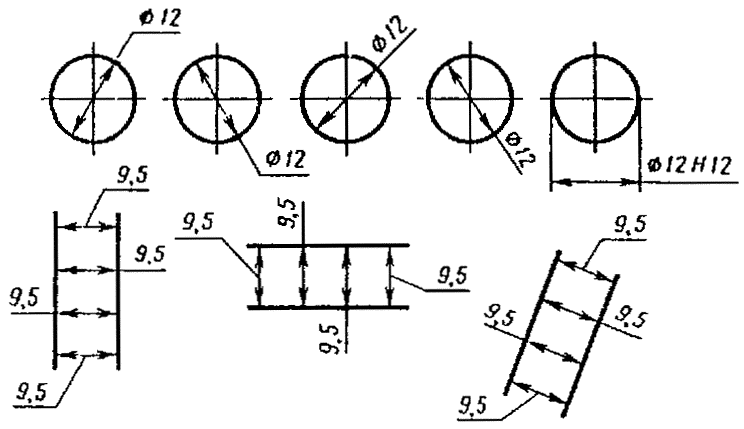

Рис. 72. Размерная выноска

Рис.73. Угловые размеры

Рис.74. Пример различных способов проставления размеров в курсовом проекте «Мелодия Вселенной».

На видах (фасадах), разрезах и сечениях отметки указывают на выносных линиях или линиях контура в соответствии с рисунком 75. "Нулевую" отметку, принимаемую, как правило, для поверхности какого-либо элемента конструкций здания или сооружения, расположенного вблизи планировочной поверхности земли, указывают без знака; отметки выше нулевой - со знаком "+", ниже нулевой - со знаком "-".

Выносные надписи к многослойным конструкциям следует выполнять в соответствии с рисунком 76.

Занятие 2.4.

Проектирование освещения и подсветки фонтана.

Подсветка для фонтанов - это система декоративного освещения, обеспечивающая его наиболее эффектный вид в темное время суток. Подсветка для фонтанов может быть типовой (входящей в комплектацию фонтанных агрегатов и фонтанных комплектов) или ее дизайн-проект может быть выполнен с учетом пожеланий заказчика. В любом случае, подсветка фонтанов это не только освещение, это - подбор подходящей цветовой гаммы.

Специальные светильники, входящие в системы подсветки фонтанов выпускаются в прочном, водонепроницаемом корпусе, имеют соответствующий класс защиты от влаги и (если речь идёт о фонтанных комплектах), сразу комплектуются несколькими светофильтрами. В другом случае, нужные для фонтанной подсветки светофильтры можно легко приобрести. Основное оборудование для создания фонтанной подсветки: подводный светильник, плавающий светильник, комплект светильников, подводный светильник, встраиваемый трансформатор и комплектующие.

Разнообразие расцветок и изобилие светильников различной мощности позволяет воплощать любые идеи освещения как стационарных, так и плавающих фонтанов. Наиболее распространены галогенные светильники для фонтанов, но всё большую популярность завоёвывают светильники светодиодные. Галогенные светильники – ярче и мощнее, но беднее по расцветке. Светодиодные светильники только начинают активно использоваться, они маломощные, но имеют огромное количество цветовых оттенков, и сочность цвета у этих светильников гораздо выше.

Светильники для фонтанной подсветки могут быть размещены как снаружи фонтана, так и непосредственно в его чаше. Некоторые подводные прожектора для фонтанов нельзя использовать на открытом воздухе. Однако надежная изоляция позволяет эксплуатировать их под водой длительное время. Прожекторы для фонтанов и бассейнов выполняются в алюминиевом корпусе на поворотном кронштейне. Светодиоды защищены стеклом и силиконовым уплотнителем.

Рис.75. Высотные отметки

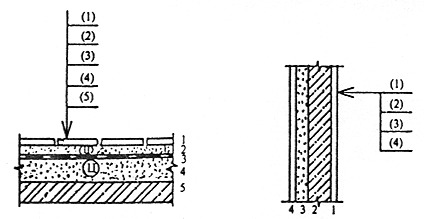

Рис. 76. Выносные надписи к многослойным конструкциям. Цифрами условно обозначена последовательность расположения слоев конструкций и надписей на полках линий-выносок

Сегодня сочетание подсветки и движения воды в фонтанах очень популярно. Важно чтобы подсветка фонтанных струй гармонировала с самим фонтаном. Именно с помощью фонтанной подсветки создаются светодинамические фонтаны (фонтан изменяет свою освещенность, цветовое сочетание, высоту и форму струй в соответствии с заданной программой) или цветомузыкальные фонтаны (фонтан изменяет свою освещенность, цветовое сочетание, высоту и форму струй в такт музыкальному сопровождению). Такие фонтаны проектируются на базе цифровых электронных технологий и программ для управления фонтанным оборудованием (рис.77,78).

Прежде всего, следует учитывать, что освещение бывает направленным узким пучком и прожекторным. Принципиальная разница между ними заключается в том, что прожекторное освещает большую часть поверхности, в то время как направленное фокусирует свет с помощью соответствующего типа плафона или лампы, сужающего луч света до 10-30°.

Светильники в фонтанах следует размещать максимально близко к поверхности воды в связи с тем, что толща воды преломляет световой поток, что отражается на производительности светильника. Использование прожекторов и светильников различной мощности и окраски для водного освещения создает сказочный вид. А подсветка дополнительных элементов ансамбля — кустарников, цветов и скульптур — оживляет композицию, позволяет увидеть ее в новом ракурсе. Секрет правильного освещения заключается в следующем. Расположение светильников по периметру водоема ровно подсветит его поверхность. Намного интереснее выглядит такой способ, при котором с помощью света подчеркиваются некоторые элементы композиции, в то время как другие остаются в тени.

Занятие 2.5.

Промежуточный просмотр

На этом занятии подводится итог проектной разработке и осуществляется проверка полученных рабочих результатов с точки зрения соответствия объекту проектирования. Анализ ведется в следующей последовательности:

1. Особенности проекта – оригинальность, эмоциональный строй.

2. Дизайн- концепция – соответствие полученным результатам.

3. Графическая разработка – рекомендации по составлению недостающих чертежей, колористической целесообразности, выделение достоинств и недостатков в разработке.

4. Потенциальные ошибки – эргономические, технологические, композиционные.

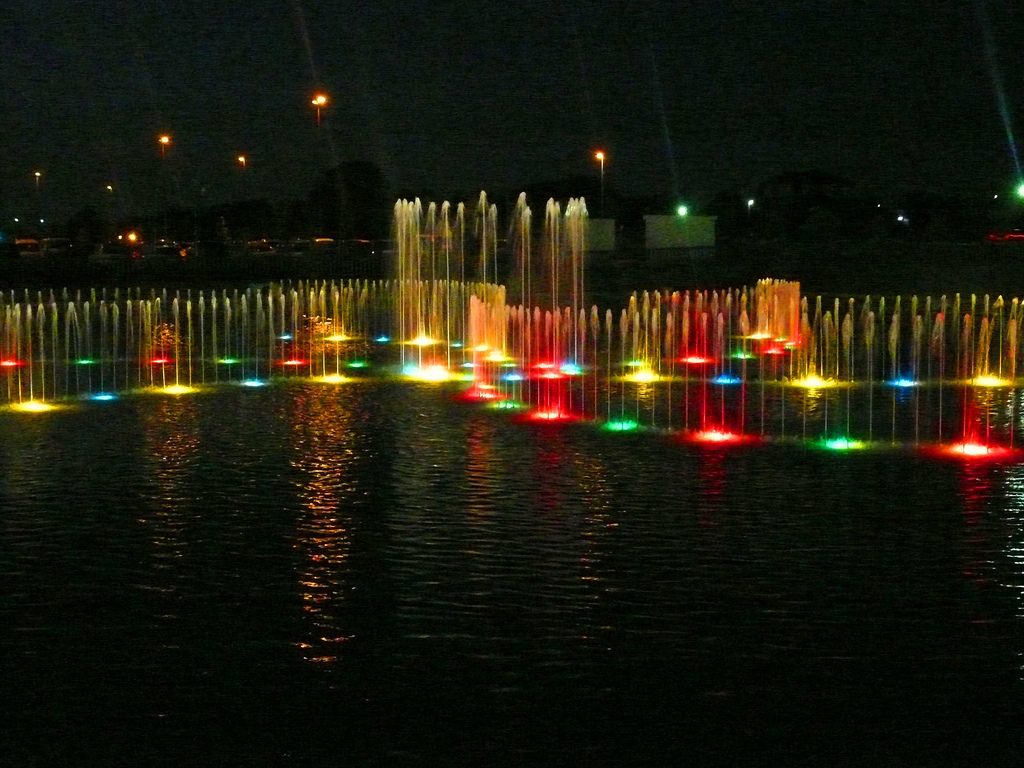

Рис.77. Светодинамический фонтан по заданной программе.

Рис. 78. Светодинамический фонтан на базе цифровых технологий.

5. Направления завершения проекта – уточнение художественной задачи, гармонизационные мероприятия, исправление пропорций, композиции, отбор проектного материала для подачи.

6. Пути совершенствования проекта – акцентирование ведущей темы, целенаправленная корректировка визуальных форм.
