Карта № 25. Замена переднего моста (передней подвески)
Общая трудоёмкость - 380,0/360,0 чел.мин.
Исполнитель - слесарь по ремонту автомобилей 3-го разряда.
№ выполняемой работы |
Наименование и содержание работы |
Кол-во мест воздействия |
Место выполнения |
Приборы, инструменты, приспособления |
Tехнические требования |
Снятие переднего моста . |
|||||
1. |
Поднимите автобус и установите подставки под опорные площадки кузова |
5 |
Сверху снизу |
Подъемник (1.11), подставки (5.17), |
|
2. |
Отверните гайки крепления правого колес к ступице, снимите колесо и установите его на стеллаж |
11 |
Сверху |
Гайковерт (2.1), головка 32 (2.4), тележка (1.6), стеллаж (5.5) |
|
Примечание: * - в числителе норма времени для переднего моста - в знаменателе норма времени для передней подвески |
|||||
3. |
Отверните гайки крепления левого колеса в ступице, снимите колесо и установите его на стеллаж |
11 |
Сверху |
То же |
|
4. |
Расшплинтуйте и отверните гайку 4 шарового пальца 3 продольной рулевой тяги 1 (См.раб.1 карта 29). |
2 |
Снизу |
Пассатижи (2.4), молоток (2.4), бородок (2.4), зубило (2.4), ключ гаечный кольцевой 32 мм (2.4) |
|
5. |
Отсоедините продольную рулевую тягу 1 в сборе с шаровым пальцем 3 от рычага поворотного кулака, наверните гайку на шаровой палец и отведите тягу 1 в сторону |
1 |
Снизу слева |
Съемник (2.8), молоток (2.4), выколотка (2.24), брусок (5.20) |
|
6. |
Отсоедините гибкий шланг подвода сжатого воздуха я тормозным камерам левого колеса |
1 |
Снизу слева |
Ключи гаечные открытые 24 мм (2.4) |
|
7. |
Отсоедините гибкий шланг подвода сжатого воздуха я тормозным камерам правого колеса |
1 |
То же |
То же |
|
8. |
Выверните болты 8 крепления нижнего фланца правого пневмобаллона 6 к поперечной балке передней подвески 1 (См.рис .24) |
2 |
|
Ключ кольцевой 17мм (2.4) |
|
9. |
Выверните болты 8 крепления нижнего фланца левого пневмобаллона к поперечной балке передней подвески 1 |
2 |
Снизу слева |
Ключ гаечный кольцевой 17 мм (2.4) |
|
10. |
Отсоедините тягу привода регулятора положения кузова |
1 |
Снизу |
Два ключа гаечных открытых 10 мм (2.4) |
- |
11. |
Расшплинтуйте и отверните гайку 9 пальца 8 крепления реактивной штанги 7 (Рис.29) |
2 |
|
Пассатижи (2.4) ключ гаечный открытый 36мм (2.5), бородок (2.4), молоток (2.4) |
|
12. |
Выпресеуй’те палец 8 крепления реактивной штанги |
1 |
|
Молоток (2.4), выколотка (2.24) |
- |

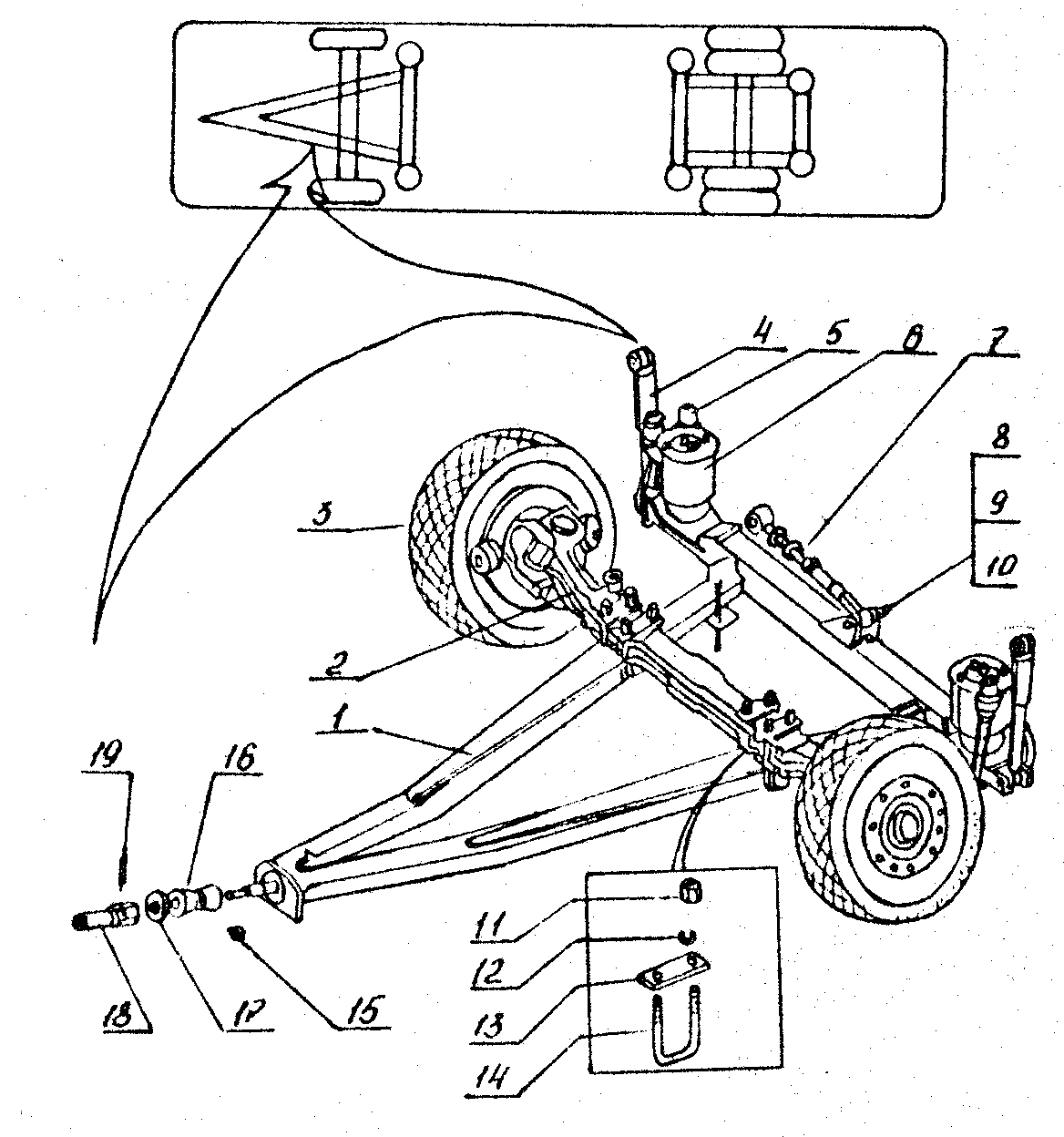

Рис.29 . Замена рамы передней подвески
1 - рама; 2 - передняя ось; 3 - колеса; 4 - амортизатор телескопический; 5 - ограничитель хода отдачи; 6-баллоны пневматической подвески; 7 - штанга передней подвески; 8 - палец: 9 - гайка; 10 - шплинт; 11 - гайка; 12 - шайба пружинная; 13 - накладка; 14 - стремянка; 15 - пробка; 16 - втулка; 17 - шайба ; 18 - наконечник; 19 - шплинт
13. |
Закрепите реактивную штангу 7 к основанию кузова |
1 |
Снизу |
Скоба технологическая (2.20) |
- |
14. |
Отверните гайку 5 крепления нижней головки левого амортизатора к кронштейну (См. рис.25) |
1 |
|
Ключи гаечные открытые 24 и 30мм (2.4) |
|
15. |
Выпрессуйте палец 7,отсоедините нижнюю головку амортизатора от кронштейна, установите на палец втулки 10 шайбы 2 и наверните гайку 5 |
6 |
|
Молоток (2.4), выколотка (2.24), лопатка монтажная (2.4) |
|
16. |
Повторите работы 14,15 для правого амортизатора |
1 |
|
Инструмент для работ 14, 15 |
- |
17. |
Установите подставки под ступицы передних колес |
2 |
|
Подставки (5.17) |
- |
18. |
Установите подъемник под балку переднего моста |
1 |
Снизу |
Подъемник (1.11), приспособление (2.32) |
- |
19. |
Расшплинтуйте, снимите шайбу, выпрессуйте палец и снимите трос с левого ограничителя хода отдачи передней подвески |
4 |
|
Пассатижи (2.4), молоток (2.4) |
|
20. |
Расдплинтуйе, снимите шайбу, выпрессуйте палец и снимите трос правого ограничителя хода отдачи передней подвески |
4 |
|
То же |
|
21. |
Отсоедините номерной знак от переднего бампера |
1 |
Сверху, спереди |
Ключи гаечные открытые 10 мм (2.4) |
- |
22. |
Расвшлинтуйте наконечник 18 и отведите его с пальца рамы подвески, снимите шайбу 17, втулку 16 (Рис. 29) |
4 |
Снизу |
Пассатижи (2.4), ключ гаечный открытый 46мм (2.6), отвертка (2.4) |
|
23. |
Уберите подставки из-под ступиц колес |
2 |
Сверху |
Подьемник (1.11); подставки (5.17) |
- |
24. |
Выкатите передний мост в сборе с передней подвеской. Работу выполнять двум исполнителями |
1 |
Снизу |
Подъемник (1.11) |
|
25. |
Установите передний мост в сборе с передней подвеской на подставку |
1 |
Сверху |
Кран-балка (1.2), подставка (5.23) |
- |
26. |
Отверните гайки 11 крепления стремянок 14, снимите шайбы 12, накладку 13 и стремянки 14 с правой стороны |
11 |
Сверху |
Гайковерт (2.2), молоток (2.4), головка сменная 30мм (2.4) |
- |
27. |
Отверните гарта 11 крепления стремянок, снимите шайбы 12, накладку 13 и стремянки 14 с левой стороны |
11 |
|
Гайковерт (2.2), головка сменная 30мм (2.4), молоток (2.4) |
- |
28. |
Снимите передний мост с рамы передней подвески, а раму подвески с подставки |
1 |
|
Кран-балка (1.2), |
- |
Установка переднего моста (передней подвески) |
|||||
29. |
Установите раму 1 передней подвески на подставку |
1 |
|
Кран-балка (1.2) |
- |
30. |
Установите передний мост на раму передней подвески |
1 |
Сверху |
Кран-балка (1.2) |
- |
31. |
Вставьте в отверстия рамы 1стремянки 14, установите на стремянки накладку 13, шайбы 12 и заверните гайки 11 крепления с левой стороны |
12 |
|
Гайковерт (2.2), головка сменная 30мм (2.4), |
|
32. |
Вставьте в отверстия рамы стремянки 14, установите на стремянки накладку 13, шайбы 12 и заверните гайки 11 крепления с правой стороны |
12 |
|
То же |
|
33. |
Установите передний мост в сборе с рамой подвески на подъёмник и подкатите его под автобус. Работу выполнять двум исполнителям |
1 |
Сверху и снизу |
Кран-балка (1.2), подъемник (1.11) |
|
34. |
Установите подставки под ступицы колес |
2 |
Снизу |
Подставка (5.17), подъёмник (1.11) |
- |
35. |
Наденьте на палец рамы подвески втулку 16, шайбу 17, наверните наконечник 18 и зашплинтуете его |
4 |
|
Ключ гаечный открытый 46мм (2.6), пассатижи (2.4) |
|
36. |
Установите трос правого ограничителя 5 хода отдачи передней подвески, вставьте палец, наденьте шайбу на палец и зашплинтуете |
4
|
|
Молоток (2.4), пассатижи (2.4) |
|
37. |
Установите трос левого ограничителя хода отдачи передней подвески, вставьте палец, наденьте шайбу на палец и зашплинтуйте |
4 |
|
То же |
|
36. |
Установите нижнюю головку левого амортизатора 8, в совмещенные отверстия поставьте палец 7 и заверните гайку 5 с пружинной шайбой 6 (См.рис.25) |
3 |
Снизу |
Ключи гаечные 24 и 22мм (2.4) головка сменная 24мм (2.4), ключ динамометрический (3.4) |
Момент затяжки гайки (180-220) Н.м (18- 22 кгс.м) |
39. |
Установите нижнюю головку правого амортизатора 8, в совмещенные отверстия поставьте палец 7 и заверните гайку 5 с пружинной шайбой 6 |
3 |
|
То же |
То же |
40. |
Отсоедините реактивную штангу от основания кузова |
1 |
|
Скоба технологическая (2.20) |
- |
41.
|
Установите реактивную штангу 7 в кронштейн, в совмещенные отверстия вставьте палец 8, заверните гайкy 9 и застопорьте шплинтом 10 (Рис.29) |
4
|
|
Ключ гаечный открытый 36мм (2.5), головка сменная 36мм (2.5), редуктор-усилитель (3.6) |
|
42. |
Присоедините тягу привода регулятора положения кузова |
1 |
Снизу |
Два ключа гаечных открытию 10мм (2.4) |
- |
43. |
Установите нижний сланец левого пневмобаллона 6 на конец поперечной балки передней подвески и в совмещенные отверстия вверните болты 8 с пружинными шагами 7 (См. рис.24) |
3 |
|
Ключ гаечный кольцевой 17мм (2.4) |
|
44. |
Установите нижний фланец правого пневмобаллона 6 на коней поперечной балки передней подвески и, в совмещенные отверстия вверните болты 8 с пружинными шайбами 7 |
3
|
|
То же |
|
4?. |
Присоедините гибкий шланг подвода сжатого воздуха к правой тормозной камере |
1 |
Снизу |
Два ключа гаечных открытых 24мм (2.4 ) |
|
46. |
Присоедините гибкий шланг подвода сжатого воздуха к левой тормозной камере |
1 |
|
То же |
Шланг не должен касаться колеса при любом его положении, скручивание шланга не допускается |
47. |
Присоедините продольную рулевую тягу к рычагу поворотного кулака. Порядок выполнения см. раб. 5, 7 карта 29 |
1 |
|
- |
- |
48. |
Уберите подставки из-под ступиц переднего моста |
2 |
Сверху |
Подъёмник (1.11) |
- |
49. |
Поставьте правое переднее колесо и заверните гайки крепления |
11 |
Сверху |
Тележка (1.6), головка сменная 32 мм (2.4), гайковерт (2.1), |
Гайки крепления затягивать в последовательности "крест-накрест" |
50. |
Поставьте левое переднее колесо и заверните гайки крепления |
11 |
|
То же |
То же |
51. |
Запустите двигатель и проверьте герметичность баллонов пневматических и тормозных камер переднего моста |
6 |
Сверху, снизу |
Установка (5,7), емкость с мыльным раствором (4.13), манометр (3.11) |
Давление в магистрали (510-730) Па (5,1- 7,3 кгс/см ) |
52. |
Уберите подставки из-под опорных площадок основания кузова и опустите автобус |
4 |
Снизу |
Подъемник (1.11), подставки (5.17) |
- |
53. |
Проверьте схождение колес и при необходимости отрегулируете. Порядок регулировки см. в примечании |
1 |
Снизу |
Подъемник (1.11), линейка (3.2), ключ трубный (2.35), ключи гаечные открытый 19мм и кольцевой 19мм (2.4), манометр (3.11), мел (5.21) |
Перед регулировкой схождения колес проверять давление воздуха в шинах, которое должно быть 875 кПа (8,75 кгс/см2) Величина схождения колес должна быть 3-5мм |
Примечание: Установить управляемые колеса для движения по прямой. Установить линейку сзади между внутренними поверхностями шин, на уровне центра колес. Точки касания концов линейки к шинам отметить мелом. Перекатить автобус вперед приблизительно на 1/2 оборота колеса, при этом метки на шинах установить на высоте центра колес. По шкала с делениями на линейке определить разницу расстояний между боковыми поверхностями шин сзади и спереди. Если схождение колес не соответствует указанным данным, отрегулировать его изменением длины поперечной рулевой тяги, для чего ослабить болты 2 крепления обоих наконечников поперечной рулевой тяги, ввертывая тягу в наконечники при большом схождении и вывертывая при малом. По окончании регулировки величины схождения, затянуть гайки 4 болтов крепления наконечников (См.рис.34)
.
54. |
Проверьте углы поворота колес и при необходимости oтpeгулируйтe положение упоров поворотных кулаков, ограничивающих поворот колес Для регулировки положения упоров отверните гайки упоров: выворачивая или заворачивая упоры, добиваетесь указанных углов поворота колес, затем затяните гайки упоров |
2
|
Снизу |
Ключ гаечный открытый 14мм (2.4), ключ гаечный кольцевой 24мм (2.4), линейка (3.2 ), подъемник (1.11) прибор (3.21 ) |
Наибольший угол поворота колес (относительно центра поворота) 38 .
|
55.
|
Проверьте высоту пневматических баллонов и при необходимости отрегулировать изменением длины тяги привод регулятора положения кузова. |
2
|
|
Шаблон (2.17), ключ гаечный открытый 10мм (2.4)
|
Высота пневматического баллона между фланцами должна быть 290+5 мм
|
56. |
Установите номерной знак на передний бампер |
1 |
Сверху спереди |
Ключи гаечные открытые 10мм (2.4) |
- |
