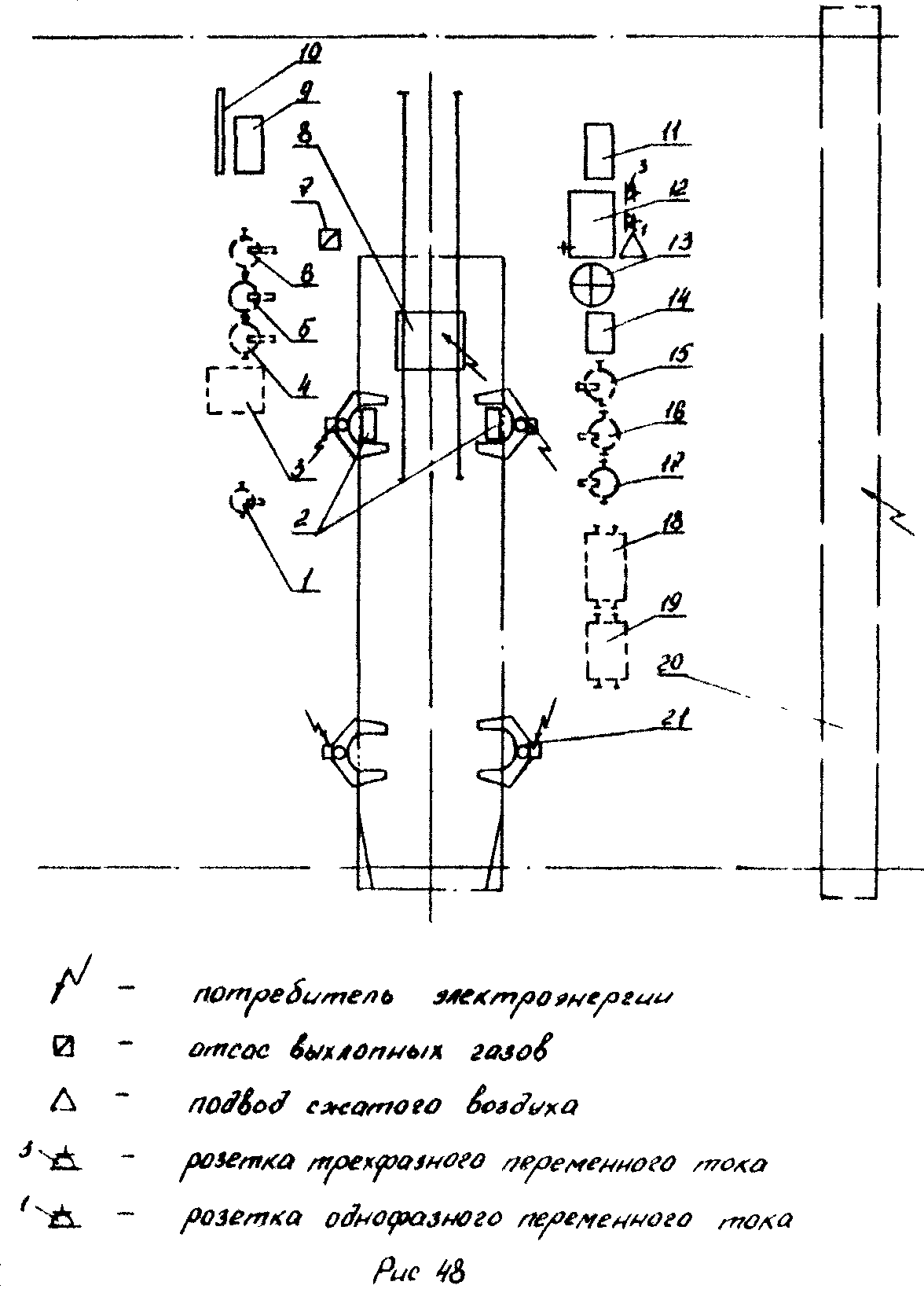

Схем технологической планировки специализированного поста текущего ремонта двигателя и гидромеханической коробки передач.
Рис.48.
Продолжение приложения 3.
Перечень оборудования спецпоста текущего ремонта двигателя и гмп
1. Бак маслораздаточный 133М
2. Упоры колес ограничительные
3. Лестница передвижная
4. Смазочная установка “ Аурас” для моторного масла
5. Бак для подачи охлаждающей жидкости
6. Смазочная установка “ Аурас” для трансмиссионного масла
7. Шланговый отсос 3910
8. Подъемник передвижной электромеханический с комплектом приспособлений для замены ГМП
9. Ящик с песком
10. Пожарный щит
11. Ларь для отходов ОГ17000
12. Верстак слесарный ОРГ 1488-01-080А
13. Стеллаж-вертушка для нормалей ОРГ 1468-05-340А
14. Шкаф для приборов и инструмента Р934
15. Установка для сбора отработавшего моторного масла С508
16. Установка для сбора отработавшего трансмиссионного масла С508
17. Емкость для слива охлаждающей жидкости С408
18. Пост электрика П 204А
19. Пост слесаря-автомеханика НИИАТ Р-508
20. Кран-балка ГОСТ 22045-76
21. Подъемник-комплект передвижных стоек П238
Приложение 4.
Схема технологической планировки специализированного поста текущего ремонта переднего и заднего мостов.
Рис. 49
Продолжение приложения 4
Рис.49 Перечень оборудования спецпоста текущего ремонта переднего и заднего мостов.
1.Пост слесаря-авторемонтника Р633
2. Гайковерт для гаек колес И830
3. Тележка для снятия и установки колес П217
4. Колонка воздухораздаточная С 413
5. Шкаф для приборов и инструментов Р 934
6. Стеллаж-вертушка для нормалей ОРГ1488-05-340А
7. Верстак слесарный ОРГ1488-01-060А
8. Ларь для отходов Ог 17000
9. Подъемник передвижной электромеханический с комплектом приспособлений для замены переднего и заднего мостов
10. Стеллаж для колес Р508А
11. Ящик с песком
12. Пожарный щит
13. Установка для сбора отработавшего масла С508
14. Бак маслораздаточный 133М
15. Нагнетатель смазки 3154М
16. Кран-балка ГОСТ 22045-78
17. Подъемник для автобусов П142
18. Шланговый отсос 3910
19. Лестница передвижная
20. Упоры колес ограничительные
Приложение 5.
Схема технологическая планировки универсального поста текущего ремонта авт. ЛиАЗ -5258
Рис.50.
Продолжение приложения 5.
Рис.50 Перечень оборудования универсального поста текущего ремонта автобусов ЛиАЗ-5258
1. Бак для подачи охлаждающей жидкости
2. Верстак слесарный ОРГ 1468-01-080А
3. Стеллаж-вертушка для нормалей ОРГ 1468-05-340А
4. Ларь для отходов ОГ 17 000
5. Шкаф для прибора и инструмента Р934
6. Колонка воздухораздаточная С413
7. Смазочная установка “Аурас”
8. Подъемник передвижной электромеханический с комплектом приспособлений для замены ГМП, переднего и заднего мостов
9. Упоры колес ограничительные
10. Подъёмник для автобусов П142
11. Подставка под агрегаты
12. Тележка для транспортировки агрегатов П617
13. Стеллаж для колес И330
14. Бак маслораздаточный 133М
15. Ящик с песком
16. Тележка для снятия и установки колес П217
17. Гайковерт для гаек колес И330
18. Бак маслораздаточный 133М
19. Нагнетатель смазки 3154М
20. Лестница передвижная
21. Пост слесаря-автомеханика НИИАТ Р506
22. Кран-балка ГОСТ 22045-76
23. Пост электрика П204А
24. Установка для сбора отработавшего масла С508
25. Ёмкость для слива охлаждающей жидкости С408
26. Шланговый отсос 3910
Приложение 6
Приспособление для монтажа и демонтажа двигателя
Рис.51.
Приложение 7
ПОДСТАВКА
Рис. 52.
Приложение 8
МОНТАЖНАЯ ЛОПАТКА
Рис.53.
1. Рабочие части монтажной лопатки на длине 166мм и 75мм термообработать до 40+45 НАС
2. Не указанные предельные отклонения размеров по ОСТ 37.001.248-82
3. Покрытие Ц15хр ГОСТ 9.306-85
4. Размеры для справок
5. Допускается изготовление из стали 45х ГОСТ 4543-71
МОНТАЖНАЯ ЛОПАТКА
Рис.54.
1. Рабочие части монтажной лопатки на длине 166мм и 75мм термообработать до 40+45 НАС
2. Не указанные предельные отклонения размеров по ОСТ 37.001.248-82
3. Покрытие Ц15хр ГОСТ 9.306-85
4. Размеры для справок
5. Допускается изготовление из стали 45х ГОСТ 4543-71
Приложение 9
Примерное распределение трудоемкости постовых работ текущего ремонта автобуса ЛиаЗ-6256 по агрегатам и механизмам
Наименование агрегатов и механизмов
|
Трудоемкость |
|
|
Чел. час
|
% |
1.Двигатель,система охлаждения, смазки и выпуска |
20,1 |
24,3 |
2.Система питания |
2 ,2 |
2,7 |
3.Гидромеханическая передача |
3,5 |
4,2 |
4.Карданная передача |
0,5 |
0,6 |
5.Задний мост |
12,6 |
15,2 |
6.Передний мост |
6,3 |
7,6 |
7.Подвеска |
15,3 |
18,6 |
8.Колёса и ступицы |
8,7 |
10,5 |
9 Рулевое управление |
4,9 |
5,9 |
10.Тормоза |
4,9 |
5,9 |
11.Электрооборудование |
0,8 |
1,0 |
12.Кузов |
2,9 |
3,5 |
ИТОГО |
82,7 |
100,0 |
