1) Любую поверхность можно аппроксимировать многогранником, каждая грань которого является простейшим плоским многоугольником;
2) Наряду с плоскими многоугольниками в модели допускаются поверхности второго порядка и аналитически неописываемые поверхности, форму которых можно определить с помощью различных методов аппроксимации и интерполяции.
ТИПЫ ПОВЕРХНОСТЕЙ
1) Базовые геометрические поверхности (плоские поверхности);

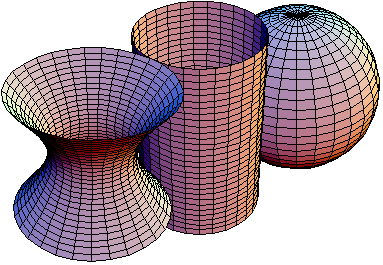

2) Поверхности вращения, которые создаются вращением плоской грани вокруг определенной оси:
3) Поверхности сопряжений и пересечений;
4) Аналитически описываемые поверхности (каждая такая поверхность определяется одним математическим уравнением с неизвестными X,Y,Z). Эти неизвестные обозначают искомые координаты поверхности.
5) Скульптурные поверхности (поверхности свободных форм или произвольные поверхности), в том числе динамические поверхности.
6) Составные поверхности. Составную поверхность можно полностью определить, покрыв его сеткой четырехугольных кусков, то есть участками, ограниченными параллельными продольными и поперечными линиями на поверхности.
Преимущества поверхностного моделирования:
способность распознавать и изображать сложные криволинейные грани;
способность распознавать грани и таким образом обеспечивать средство получения тоновых трехмерных изображений;
способность распознавать особые построения на поверхностях (отверстия);
возможность получения качественного изображения и обеспечение удобного производственного интерфейса со станками с ЧПУ при имитации траектории движения инструмента в трехмерном пространстве для цикла обработки деталей сложных форм по нескольким осям;
обеспечение более эффективных средств для имитации функционирования роботов.
(модель выполнена в T-Flex Cad)
Недостатки поверхностного моделирования:
возникновение неоднозначности при попытке моделирования реального твердого тела;
недостаточность точности представления некоторых поверхностных моделей для обеспечения надежных данных о трехмерных объемных телах;
сложность процедур удаления скрытых линий и отображения внутренних областей.
3.3.Твердотельное моделирование
Твердотельная модель описывается в терминах того трехмерного объема, который занимает определяемое ею тело. Твердотельное моделирование является самым совершенным и самым достоверным методом создания копии реального объекта.

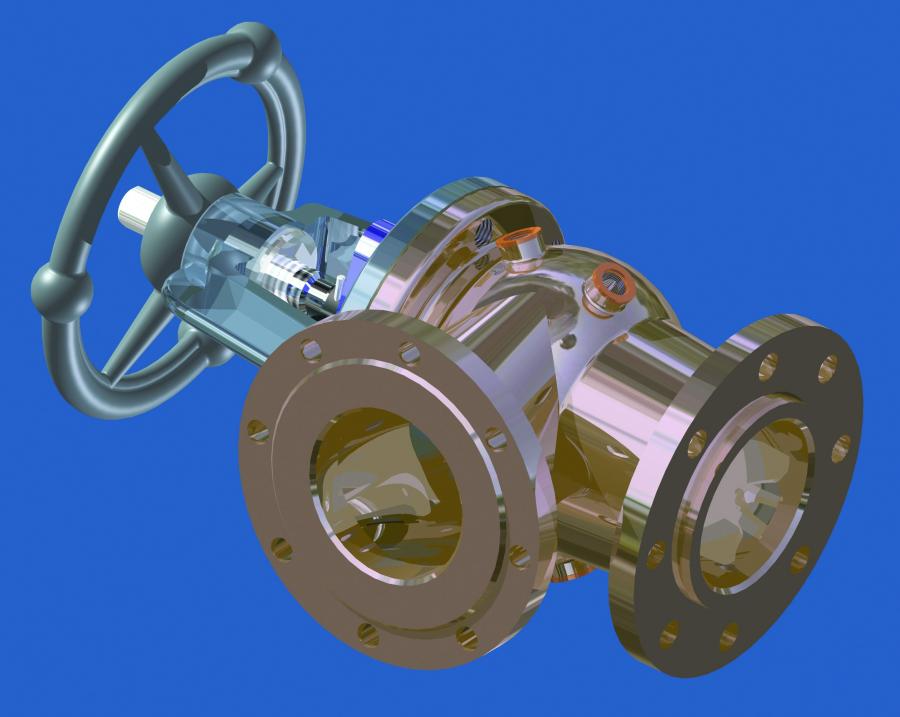

Твердотельная 3D-модель кингстона (выполнено в Autodesk Inventor 11, cadmaster.ru)
Преимущества твердотельных моделей:
полное определение объемной формы с возможностью разграничения внешней и внутренней областей объекта;
обеспечение автоматического удаления скрытых линий;
автоматическое построение трехмерных разрезов компонентов, что особенно важно при анализе сложных сборочных изделий:

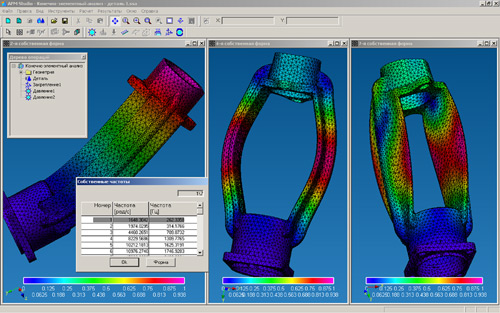

применение перспективных методов анализа с автоматическим получением изображения точных весовых характеристик и эффективных конструкций методом конечных элементов:
наличие разнообразной палитры цветов, управление цветовой гаммой, получение тоновых эффектов манипуляцией источником света - всего того, что способствует реализации качественных изображений форм, компонентов и сечений;
повышение эффективности имитации динамики механизмов, процедур генерации траектории движения инструмента и функционирования роботов.
Методы создания трехмерных твердотельных моделей подразделяются на два класса:
- Метод конструктивного представления (C-Rep);
- Метод граничного представления (B-Rep).
Они отличаются друг от друга способом хранения моделей в памяти компьютера.
Метод конструктивного представления (C-Rep)
Метод конструктивного представления состоит в построении твердотельных моделей из базовых составляющих элементов, называемых твердотельными примитивами и определяемых формой, размерами, точкой привязки и ориентацией.
Модель конструктивной геометрии представляет собой бинарный древовидный граф G=(V,U) , где V – множество вершин – базовые элементы формы – примитивы, из которых конструируется объект, а U– множество ребер, которые обозначают теоретико-множественные операции, выполняемые над соответствующими базовыми элементами формы.
Метод граничного представления (B-Rep)
Граничное представление – описание границ объекта или точного аналитического задания граней, описывающих тело. Это единственный метод, позволяющий создать точное, а не приближенное представление геометрического твердого тела.
ГИБРИДНОЕ МОДЕЛИРОВАНИЕ.
В виду относительного характера преимуществ и недостатков методов c-rep и b-rep были разработаны гибридные системы, которые сочетают в себе оба метода (CADDS5, UG/Solid Modeling, Euclid, CATIA)
