3.12.5. Выбор параметров шасси
Взлетно-посадочные устройства (шасси) предназначены для обеспечения устойчивого положения вертолета при стоянке на земле и рулении, а также для поглощения кинетической энергии при посадке вертолета. К ним относятся основное шасси и хвостовая опора, которые могут быть снабжены жидкостно-газовыми амортизаторами. Амортизаторы совместно с пневматиками колес или рессоры полозкового шасси (см. подразд. 4.2) поглощают энергию ударных нагрузок, действующих на вертолет при посадке и передвижении его по земле. Хвостовая опора предохраняет лопасти рулевого винта и хвостовую балку от удара о "землю" при посадке с большим углом тангажа. Обычно амортизаторы поглощают 65…75 % кинетической энергии удара, а 25…35 % – воспринимают пневматики.
Основные параметры шасси с носовым колесом (рис. 3.18):
расстояние от переднего колеса до ЦМ вертолета …………… ;
расстояние от колес главных опор шасси до ЦМ вертолета ...
;
база шасси….…………………………………………………… ……
;
колея шасси……………………………………………………… …..
;
угол опрокидывания ………………………………………………...
;
высота шасси …………………………………………………………
;
противокапотажный угол ………………………………………….....
Колея
шасси
влияет на величину противокапотажного
угла
и на характеристики «земного» резонанса.
От «земного» резонанса можно отстроиться
практически при любых значениях колеи
шасси, используя амортизаторы с малой
величиной усилия предварительной
затяжки и демпферы вертикальных шарниров
несущего винта.
Для исключения капотирования (переворачивания) вертолета с поворотом относительно оси 1–3 (рис. 3.19) необходимо, чтобы

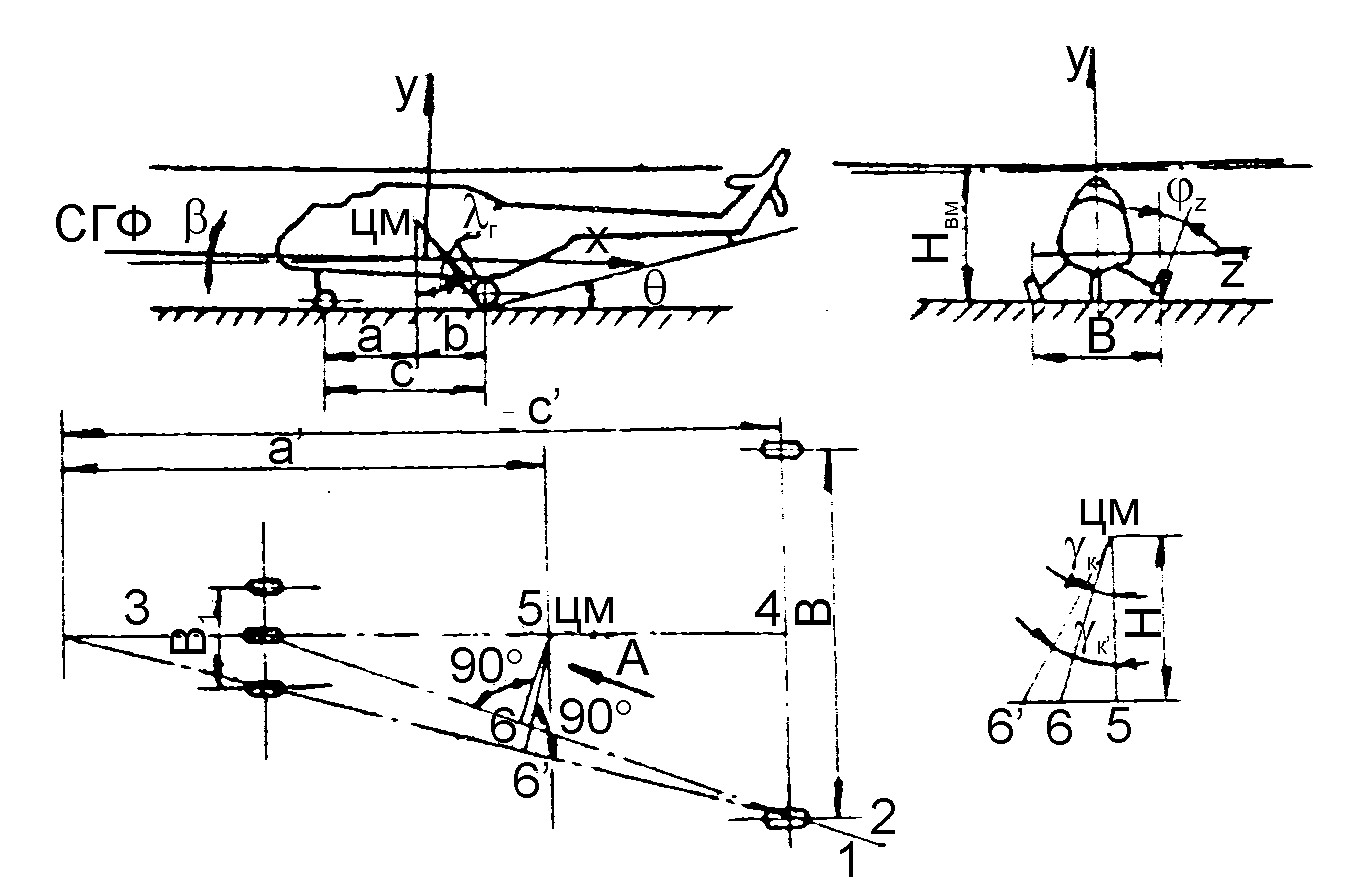

Рис. 3.19. Основные параметры колесного шасси с носовой опорой
наклон
равнодействующей боковой силы и веса
вертолета к поверхности посадочной
площадки не превышал величину
,
т.е.
,
(3.87)
где
– коэффициент трения колес шасси о
землю (
=
0,60,8
для резины и сухого бетона с учетом
неровностей поверхности);
– высота
центра масс (ЦМ) вертолета над землей.
Как
правило, противокапотажный угол
должен составлять 3040º.
Для современного вертолетостроения
характерно стремление уменьшить
противокапотажный угол трехопорного
шасси до
величины порядка 2530º,
что соответствует
.
При
трехопорной схеме шасси величина
определяется из
соотношения
. (3.88)
Если
при проектировании шасси величина
получается меньше, то переходят к
четырехопорному шасси, заменяя носовую
стойку двумя стойками, отнесенными от
оси симметрии на расстояние 0,5·
,
чтобы угол
соответствовал потребному. В этом
случае
величина
определяется из условия
. (3.89)
Типовые конструкции элементов опор колесного шасси легкого вертолета показаны на рис. П.8.1 – П.8.3 Приложения 8.
Выбор параметров полозкового шасси рассмотрен в подразд. 4.2.
В конструкциях вертолетов целесообразно располагать узлы крепления главных стоек колесного шасси, рамы шасси, поперечных балок или стоек полозкового шасси как можно ближе к силовым шпангоутам, к которым крепятся также узлы главного редуктора.
