Тема 2. Класифікація промислових будівель та споруд.

Об'ємно-планувальні рішення промислових будівель.

Питання теми :

1. Класифікація промислових будівель.

2. Об'ємно-планувальні рішення промислових будівель.

1. Класифікація промислових будівель

За призначенням промислові будівлі та споруди поділяють на:

• виробничі, в яких розміщують основні технологічні процеси підприємств (мартенівські, прокатні, механоскладальні, ткацькі, кондитерські цехи тощо);

• підсобно-виробничі, призначені для розміщення допоміжних процесів виробництва (ремонтні, інструментальні, механічні, тарні цехи тощо);

• енергетичні, в яких розміщують обладнання для забезпечення електроенергією, стиснутим повітрям, парою, газом (ТЕЦ, компресорні, газогенераторні та повітродувні станції тощо);

• транспортні, призначені для розміщення і обслуговування транспортних засобів (гаражі, депо тощо);

• складські, необхідні для зберігання сировини, напівфабрикатів, готової продукції, пального тощо;

• санітарно-технічні, призначені для обслуговування мереж водопостачання і каналізації, для захисту навколишнього середовища від забруднення (станції очищення, насосні, водонапірні станції тощо);

• адміністративні та побутові, призначені для розміщення адміністративних, побутових (громадське харчування, гардеробні, душові тощо) і медичних приміщень.

До спеціальних споруд промислових підприємств відносять резервуари, градирні, газгольдери, силоси для зерна та цементу, димові труби, естакади, опори, мачти тощо.

Перелічені групи будівель та споруд не обов'язково будують на кожному промисловому підприємстві, їх наявність залежить від призначення та потужності підприємств.

За вибухопожежною і пожежною небезпекою приміщення і будівлі поділяють на категорії А, Б, В1...В4, Г і Д, які визначаються характеристикою речовин і матеріалів у приміщеннях.

Категорії А і Б є найбільш вибухопожежонебезпечними. В приміщеннях цих категорій наявні горючі гази, речовини і матеріали, здатні до вибуху при нагріванні або взаємодії з водою, киснем, один з одним.

Категорії В1...В4 є пожежонебезпечними.

Приміщення категорії Г пов'язані з наявністю в них негорючих речовин і матеріалів у гарячій, розпеченій або розплавленій стадії, процес обробки яких супро-

воджується виділенням променевого тепла, іскр і полум'я. При наявності в приміщеннях горючих газів, сумішей і матеріалів припускається їх спалювання або утилізація в тверді речовини.

Категорія Д пов'язана з наявністю в приміщенні негорючих речовин і матеріалів у холодному стані.

За об'ємно-планувальними та архітектурно-конструктивними ознаками промислові будівлі поділяють:

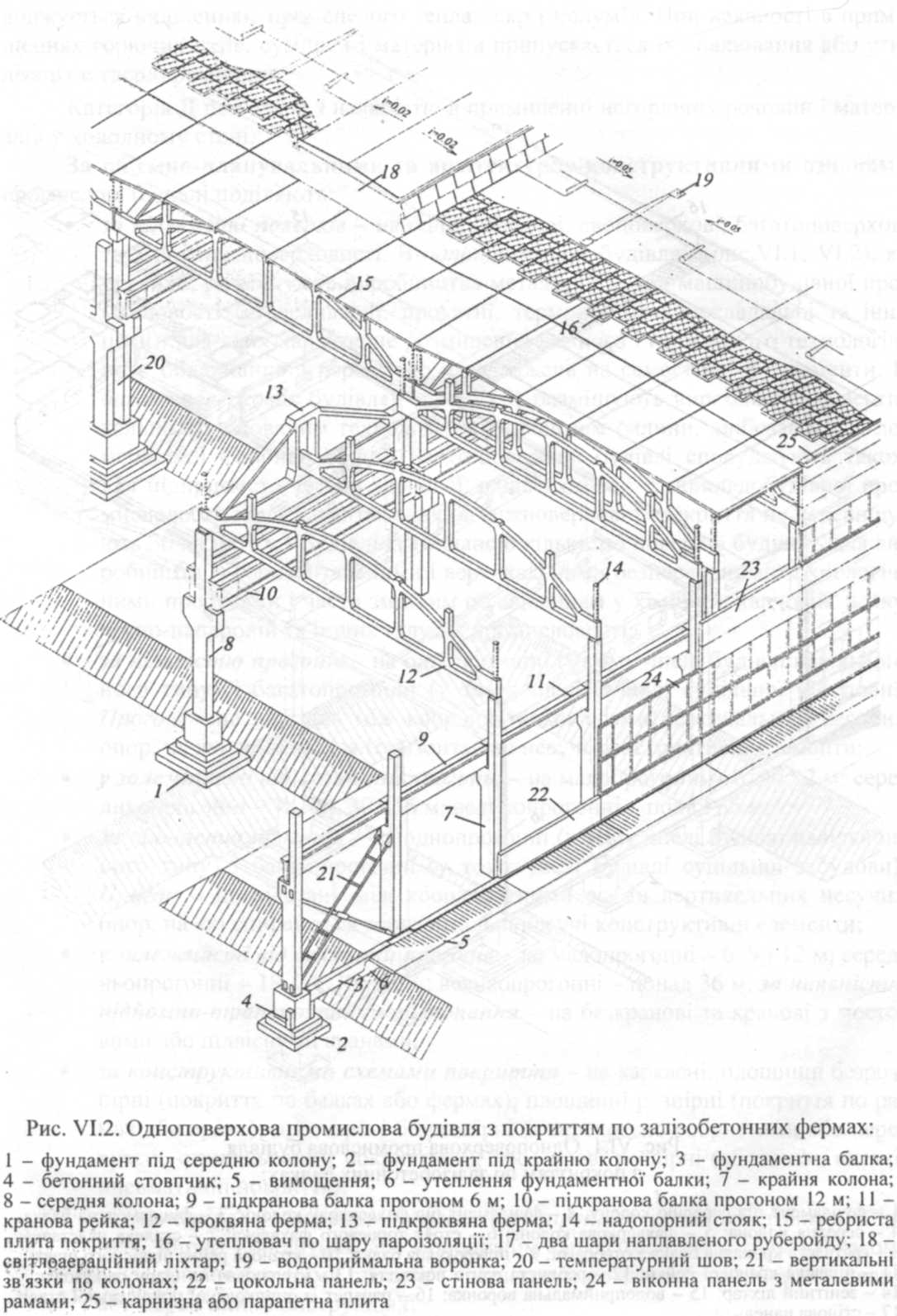

• за кількістю поверхів - на одноповерхові, двоповерхові, багатоповерхові та змішаної поверховості. В одноповерхових будівлях (рис.УІ.І, VI.2), як правило, розміщують виробництва металургійної та машинобудівної промисловості (сталеливарні, прокатні, термічні, механоскладальні та інші цехи), для яких характерне розміщення важкого і громіздкого технологічного обладнання з передачею навантажень на самостійні фундаменти. В багатоповерхових будівлях (рис. VI.3) розміщують виробництва з вертикально спрямованим технологічним процесом (млини, хлібозаводи, агломераційні фабрики тощо). Багатоповерхові будівлі споруджують також для підприємств легкої, харчової, радіотехнічної та приладобудівної промисловості, коли навантаження на міжповерхові перекриття не перевищують ЗО...45 кН/м². Будівлі із змішаною кількістю поверхів будують для виробництв із горизонтальними і вертикальними безперервними технологічними процесами і часто змінним обладнанням у хімічній, харчовій, целюлозно-паперовій та інших галузях промисловості;

• за кількістю прогонів - на однопрогонні (у тому числі будівлі павільйонного типу) і багатопрогонні (у тому числі будівлі суцільної забудови). Прогон - це відстань між координатними осями вертикальних несучих опор, на які спираються горизонтальні несучі конструктивні елементи;

• у залежності від величини прогонів - на малопрогонні - 6, 9 і 12 м; середньопрогонні - 18, 24, ЗО і 36 м; великопрогонні - понад 36 м;

• за кількістю прогонів - на однопрогонні (у тому числі будівлі павільйонного типу) і багатопрогонні (у тому числі будівлі суцільної забудови). Прогон - це відстань між координатними осями вертикальних несучих опор, на які спираються горизонтальні несучі конструктивні елементи;

• у залежності від величини прогонів - на малопрогонні - 6, 9 і 12 м; серед-ньопрогонні - 18, 24, ЗО і 36 м; великопрогонні - понад 36 м; за наявністю підйомно-транспортного обладнання - на безкранові та кранові з мостовими або підвісними кранами;

• за конструктивними схемами покриття - на каркасні: площинні безрозпірні (покриття по балках або фермах); площинні розпірні (покриття по рамах або арках); просторові безрозпірні (з перехресно-ребристими або пере-хресно-стрижньовими покриттями); просторові розпірні (оболонки, висячі, пневматичні покриття);

• за матеріалом основних несучих конструкцій: із залізобетонним збірним, збірно-монолітним або монолітним каркасом; з металевим каркасом; з цегляними несучими стінами і покриттями по залізобетонних, металевих або дерев'яних конструкціях;

• за системами опалення - на промислові будівлі, які опалюються (у тому числі з повітряною, центральною і місцевою системами опалення) і які не опалюються - "гарячі" (для цехів із великими надлишковими тепловиді­леннями) та "холодні" (склади, навіси сховища);

• за системою освітлення - із штучним освітленням (при відсутності світ-лопрозорих конструкцій у стінах і в покриттях) і природним, у тому числі комбінованим (за наявності віконних прорізів, ліхтарів, світлових ковпаків тощо);

• за системами повітрообміну - з природною вентиляцією через отвори в огороджувальних конструкціях; з примусово-приливною вентиляцією з допомогою вентиляторів і повітроводів; з кондиціонуванням повітря (в то­му числі з герметизацією внутрішніх приміщень);

• за спеціальними вимогами - будівлі-агрегати (для цехів з особливо скла­дним і громіздким технологічним обладнанням), напіввідкриті установки (для обладнання, яке установлюють за межами будівлі, але яке потребує влаштування навісів, кожухів тощо), радіаційні (для виробництв із висо­ким ступенем радіації), будівлі для вибухопожежних виробництв тощо.
