1.3. Структура содержания записки
Рекомендованная структура записки (порядок расположения страниц А4 и их кол-во).
Кол-во стр.
Титульный лист 1
Индивидуальное задание 0,5
Содержание 1
Введение 0.5
1 Общие положения 0,5
2 Создание деталей 0,5
2.1 Эскизная проработка деталей и сборки вручную 1-2
2.1 Описание создания базовой детали БД 1
2.2 Описание изготовления Насадки (Н) 1-2
2.3 Описание изготовления Крышки (Кр) 1
3 Описание выполнения сборки Узла (У) 1
Выводы 0.5
Список использованной литературы 0.5
Всего 10
2. Приемы и механизмы
В РГЗ используются некоторые типовые принципы и механизмы работы, которые нашли применение в пакете SW, структуры начальных окон и их основных частей (главного меню, области расположения инструментальных панелей, панели задач, области менеджеров, графической области, строки состояния). Рассмотрено создание основания модели эскиза (детали) трехмерного объекта, с построения которого начинается любая конструкторская разработка и на базе которого “наращиваются” остальные формы детали. Редактирование оснований с применением различных механизмов SW завершается созданием отдельных деталей. Для создания сборки и чертежей используется механизм перетаскивания (буксировки).
В каждом режим для выполнения поставленной задачи соответствуют определенные механизмы (панели инструментов и значки соответствующие тем или иным командам), которые дают возможность производить конструирование. Рассмотрим структуру окн и основные механизмы соответствующие каждому из режимов:
1 Запустить программу Solid Works 2005.
2 Открывается окно программы с пунктами меню Файл, Правка, Вид, Вставка, Инструменты, Окно, Справка. Для выбора режима click, Файл, Создать.
3 Открывается окно выбора режима конструирования: Деталь, Сборка, Чертеж.
4 Открывается прикладное окно соответствующего режима. Структура окна приведена на рис. 1
Рис. 1
В первой строке окна расположен заголовок программы и название выбранного режима. Ниже располагаются пункты меню, под ними установленные для работы панели инструментов.
Рабочая часть окна делится на две области: область диспетчеров, которая состоит:
Дерева конструирования (ДК), Менеджера свойств (МС), Менеджер конфигурации (МК) и графическую область.
В прикладном окне SW выделена отдельная область которая отражает последовательность действий и в которой, в зависимости от действий пользователя, находится список команд и настроек, доступных в данный момент.
Описывая область менеджеров, можно выделить следующие действия, желаемые для пользователя: перемещение между созданными элементами модели, изменение последовательности создания модели, возможность в любое время обратить внесенные изменения, выбор освещения и материала, выбор плоскостей для построения эскиза и редактирование других свойств (Дерево конструирования) представлено на рис.2 (а), возможность изменить все доступные свойства выделенного объекта не перекрывая графическую область (Менеджер свойств) показан на рис. 2 (б), возможность выбора и просмотра нескольких конфигураций деталей и сборок в одном документе (Менеджер конфигураций) представлен на рис. 2 (в).
Рис.2 (а) Рис. 2 (б) Рис. 2 (в)
С правой стороны графической области располагается панель задач, которая появляется при открытии программного обеспечения SolidWorks.
Она содержит три вкладки:
Ресурсы SolidWorks |
Группы команд для разделов Введение и Интерактивные ресурсы, а также Совет для новичков Рис.3 (а) |
Библиотека проектирования |
Многократно используемые детали, сборки и другие элементы, включая Библиотечные элементы Рис. 3 (б) |

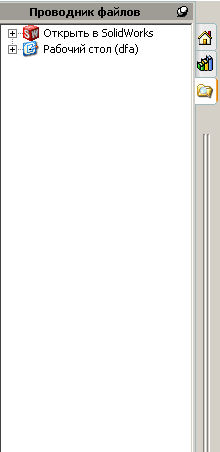

Проводник файлов |
Дублирует функции программы Проводник Windows, а также содержит функции Последние документы и Открыть в SolidWorks Рис. 3 (в) |
Рис. 3 (а) Рис. 3 (б) Рис. 3 (в)
Панель задач может находиться в одном из следующих состояний:
1)Отображается или скрыта
2)Развернутая или свернутая
3)Прикрепленная или неприкрепленная
4)Прикрепленная или плавающая
В SW выполняется автоматическое сохранение документа
В дереве Библиотеки проектирования расположим папку автоматического сохранения (SWauto).
Составление резервных копий.
1) Панель задач, Библиотека проектирования, значок Добавить место расположения файла;
2) В окне Выбрать папку, в поле Папка, установить папку SWauto, ОК;
Папка появится в дереве Библиотеки проектирования. Click Библиотека проектирования, SWauto под деревом конструирования открывается окно с резервными копиями. Подводя указатель мыши к копии, выплывает просмотр сохраненного объекта, 2 на копии объект открывается в графической области.
Папка в которой хранятся сохраненные документы называется SWauto. По умолчанию после 15 изменений происходит сохранение 1 резервной копии. Для настройки количества изменений и числа резервных копий необходимо выполнить:
Меню Инструменты, Параметры, (или панель инструментов Стандартная, Настройки). Открывается окно с вкладками Настройки пользователя, Свойства документа.
Настройки пользователя, Резервные копии- задаем количество изменений (можно выбрать 1÷120) и число резервных копий (от 1÷10)
Папка SWauto может располагаться или в папке Темп или в созданной пользователе папке.
В нижней части окна располагается Строка состояния (рис.4)_В строке состояния отображается следующая информация:
Координаты местоположения указателя во время рисования объекта.
Состояние эскиза: переопределен, недоопределен или полностью определен.
Текст, "Редактируется: Эскиз". Это сообщение напоминает, что используется режим эскиза, если при работе было отключено отображение масштабной сетки эскиза.
Рис. 4
Описание элемента или кнопки меню при помещении указателя на элемент.
Описание отображается в левой части строки состояния.
Режим Деталь:
Создание основания модели эскиза (детали) трехмерного объекта, с построения которого начинается любая конструкторская разработка и на базе которого “наращиваются” остальные формы детали. Редактирование оснований с применением различных механизмов SW завершается созданием отдельных деталей. Каждая деталь запоминается в отдельном файле. Обычно сначала рисуется эскиз, создается основание, а затем в модель добавляются многочисленные элементы. (Можно также начать с импортированной поверхности или геометрии твердого тела.)
Последовательность проектирования:
1 Эскизная проработка.
2Построение основания детали:
Выбираем плоскость для эскиза;
Инструменты, Объекты эскиза;
Простановка размеров (авто-размер или вручную)
Выход из эскиза
3 Создание формы детали
В зависимости от того какую форму должна принять деталь выбираем необходимую команду на панели инструментов Элементы (вытянутая бобышка/основание, вытянутый вырез, повернутая бобышка/основание, повернутый вырез, вытянутая бобышка/основание, бобышка/основание по сечениям, скругление, фаска, ребро, оболочка, уклон, отверстие под крепеж, механизмы массивов).
4 Задаем размеры формы
5 Сохраняяем созданные детали в файлах с именами и расширением ,.sldprt
Режим сборки:
Можно построить сложные сборки, состоящие из множества компонентов. Компоненты сборки могут включать в себя как отдельные детали, так и другие сборки (узел). Компоненты связаны с файлом сборки.
1 Создания сборки из детали:
На панели инструментов Стандартная, Создать сборку из детали/сборки или выберите Файл, Создать сборку из детали.
2 Откроется сборка с активным окном Вставить компонент PropertyManager (Менеджера свойств(МС)). Обзор, из открытого окна выбрать файлы с нужными деталями и расположить их в графической области, расположить их в нужной последовательности.
3 Выбрать необходимое сопряжение между деталями.
4 Документы сборки сохраняются с расширение .sldasm.
3 Индивидуальное задание
Номера вариантов индивидуальных заданий выбираются из таблицы № 1 в соответствии с порядковым номером фамилии в списке журнала группы. Для выбранного варианта в таблице № 1 приведены ссылки на таблицы № 2, 3 и 4 с указанием номеров индивидуальных заданий и описанием исходных данных (условий) для выполнения конструирования каждой детали. Таблица № 1
Список вариантов индивидуальных заданий
Варианты |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Табл. № 2 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
Табл. № 3 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
21 |
4 |
18 |
19 |
20 |
Табл. № 4 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
16 |
1 |
2 |
3 |
4 |
Продолжение табл.№ 1
Варианты |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
Табл. № 2 |
17 |
18 |
19 |
20 |
21 |
1 |
7 |
3 |
8 |
10 |
16 |
4 |
8 |
9 |
10 |
Табл. № 3 |
21 |
1 |
2 |
3 |
8 |
5 |
21 |
2 |
4 |
9 |
5 |
11 |
12 |
13 |
14 |
Табл. № 4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
1 |
13 |
4 |
15 |
6 |
17 |
2 |
19 |
Продолжение табл.№ 1
Варианты |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
41 |
42 |
43 |
44 |
45 |
Табл. № 2 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
1 |
2 |
12 |
Табл. № 3 |
2 |
16 |
17 |
18 |
19 |
6 |
21 |
4 |
2 |
10 |
4 |
5 |
4 |
7 |
17 |
Табл. № 4 |
6 |
21 |
4 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
1 |
12 |
1 |
Содержание индивидуальных заданий
Таблица № 2 |
Таблица № 3 |
Таблица № 4 |
|||||
Базовая деталь |
Цилиндрическая насадка |
Крышка |
|||||
№ вар |
Форма основания |
|
№ вар |
Дополнительные детали, (на поверхности цилиндра) |
|
№ вар |
Форма внешней поверхности (в разрезе) |
1 |
2 |
|
1 |
2 |
|
1 |
2 |
1 |
Квадрат |
|
1 |
(2О)2обр, З |
|
1 |
Сегмент круга |
2 |
Окружность |
|
2 |
(((5ОЗ)3обр)20гр, З) |
|
2 |
Призма |
3 |
Шестигранник |
|
3 |
((5ВК)3сеч.,10мм) |
|
3 |
Треугольник |
4 |
Прямоугольник |
|
4 |
((8ОЗ, 2ОЦ), 1 сеч)З |
|
4 |
Эллипс |
5 |
Эллипс |
|
5 |
((4ВЦ)5сеч4) |
|
5 |
Трапеция |
6 |
Пятигранник |
|
6 |
(20ВЦ)2 обр,60гр.З |
|
6 |
Шарообразная |
7 |
Семигранник |
|
7 |
(3ВК)4обр.,25гр |
|
7 |
Дуга 3 точки(180) |
8 |
Ромб |
|
8 |
(3ВК)3обр, 12гр. |
|
8 |
Сплайн |
9 |
Треугольник косоугольный |
|
9 |
(2ВК,2ОЗ)1сеч |
|
9 |
Дуга через 3 точки (360 гр.) |
10 |
Трапеция(любая) |
|
10 |
(15ОЦ)З |
|
10 |
Каплеобразная |
11 |
Восьмигранник |
|
11 |
(4ВК)З |
|
11 |
Лепесток цветка |
12 |
Девятигранник |
|
12 |
(((4ОЦ)3обр)15гр.,З) |
|
12 |
Лист яблони |
13 |
Пятигранник (не симметр.) |
|
13 |
(3ОЗ)4обр |
|
13 |
Лист березы |
14 |
Шестигранник (не симметр.) |
|
14 |
((3ВК)4сеч.,15мм) |
|
14 |
Лист клена |
15 |
Параллелограмм |
|
15 |
((2О)1обр.,8мм) |
|
15 |
Месяц |
16 |
Трапеция симметрич. |
|
16 |
(4О)1обр,( ВК)3сеч. |
|
16 |
Пятигранник |
17 |
Окружность |
|
17 |
(10ВЦ)1сеч |
|
17 |
Лист дуба |
18 |
Треугольник равнобедрен. |
|
18 |
(14ВЦ, 3 ОЗ)З |
|
18 |
Каплеобразная |
19 |
Эллипс |
|
19 |
(5ОЦ)2сеч,(3ВК)1обр |
|
19 |
Сплайн |
20 |
Треугольник прямоугольный |
|
20 |
(((2О)3обр)30гр.,З) |
|
20 |
Шарообразная |
21 |
Цилиндр прямой |
|
21 |
(5ВЦ)3сеч, 4 мм |
|
21 |
Развевающийся флаг |
* Примечания: 1 Дополнительные детали это отверстия обычные (О), отверстия с зенковкой (ОЗ), отверстия с цековкой (ОЦ), выступы цилиндрические (ВЦ) и конические (ВК).
2 Кол-во по (К) деталей располагаются на поверхности круглого цилиндра на каждой из L образующих (Lобр), расположенных между собой под углом Г градусов (Ггр.), с возможной зеркальной симметрией (З) или симметрично по L сечениям цилиндра с интервалом И мм. (Lсеч.,Имм). Дополнительные параметры выбираются самостоятельно.
Примеры описания
(2О)1обр – два обычных отверстия на одной образующей;
(((5ОЗ)3обр)20гр.,З) – 5 отверстий с зенковкой на каждой из трех образующих, расположенных между собой под углом 20 гр., с зеркальным отражением на поверхности цилиндра;
((5ВК)3сеч.,10мм) – 5 выступов конической формы, симметрично расположенных на каждом из 3 сечениях с интервалами между ними 10 мм.
