РГЗ6

Гончаренко А.К. КІТ- 10Б

Задача №5.

Завдання:

Побудуйте тригер заданого типу на основі інтегральних мікросхем, які вміщують базові тригери, і необхідних логічних елементах.

У відповіді приведіть: функціональну схему; таблицю станів; умовне графічне позначення; короткий опис принципу дії та часову діаграму.

Індивідуальне завдання:

№ варіанта	Тип заданого тригера	Спосіб синхронізації	Кількість ступенів	Тип мікросхеми базового тригера
4	T	Зворотна статична	1	К555ТР2

Опис роботи:

У даній роботі необхідно представити і змоделювати схему Т-тригера за допомогою логічних елементів. Т-триггер називають також рахунковим (від англ. Toggle). Він має один управляючий вхід С, цей тригер влаштований таким чином, що змінює свій стан на протилежний при кожному новому надходженні сигналу(лог. «1») (рис.1). Т-тригер можливо також зібрати на базі двоступеневого D-тригера(рис.3). Т-тригер має умовно-графічне позначення, як на рис.2 и таблицю станів як в табл.1.

Рис. 1 - Схема T-тригера на логічних елементах

Рисунок 2. Умовно-графічне позначення T-тригера

Рисунок 3 - Схема T-тригера на основі двохступінчатого D-тригера

Таблиця 1 - Таблиця переходів Т-тригера

T	Q(t)	Q(t+1)
0	0	0
0	1	1
1	0	1
1	1	0

Моделювання:

Побудую по рис.1 задану схему(рис. 4) та зніму часову діаграму(рис.5).

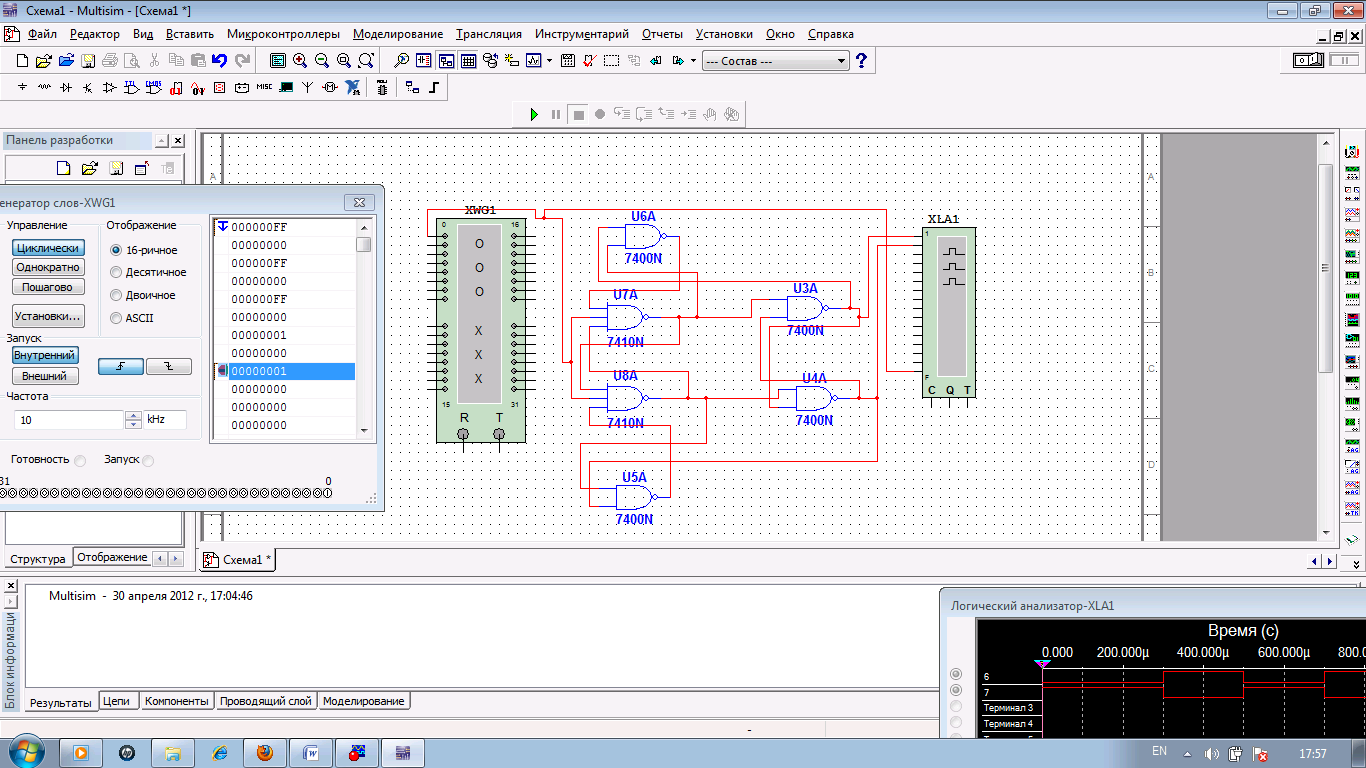

Рисунок 4. Зібрана схема Т-тригера.

Рисунок 5. Часова діаграма.

Висновок: При виконанні даної роботи я ознайомився з будовою и можливостями Т-тригера, зняв основні характеристики.
