7. Классификация пластовых вод по происхождению. Виды пластовых вод нефтяных и газовых месторождений. Связь гидрогеологических этажей с нефтегазоносными комплексами.
Формирование пластовых вод связано со следующими процессами:
Проникновение вод в земную кору в капельно-жидком состоянии или в виде водяного пара.
В виде вод, захороненных в осадках и преобразованных в процессе диагенеза.
Подземные воды делятся на:
грунтовые ненапорные
пластовые воды напорные
воды тектонических трещин
Грунтовые воды – гравитационная вода первых водоносных горизонтов от поверхности земли, имеющая свободный выход на поверхность, режим движения этих вод зависит от гидрометеорологических условий.
Пластовые воды:
Верхние напорные – воды водоносных горизонтов, залегающих выше нефтяных пластов.
Контурные воды – воды, подстилающие залежи пластово-сводового типа
Подошвенные воды – воды, подстилающие массивные залежи.
Нижние напорные – воды водоносных горизонтов, залегающие ниже нефтяных пластов.
Промежуточные воды – воды, заполняющие отдельные прослои и линзы в пределах месторождения.
Остаточная вода – вода, покрывающая в виде пленки стенки пор коллектора.
Техническая вода – вода, закачанная в пласт через нагнетательные скважины для поддержания пластового давления.
Воды тектонических трещин – глубинные подземные воды, восходящие по тектоническим нарушениям.
Связь гидрогеологических этажей с нефтегазоносными комплексами (?).
8. Понятие о внк. Форма поверхности внк. Переходная зона. Обоснование положения внк по данным опробования скважин и гис.
Под ВНК определяют условную поверхность, разделяющую коллектор, насыщенный нефтью и коллектор, насыщенный водой. В промысловой геологии необходимо знать понятие текущей ВНК – это граница в разрабатываемом продуктивном пласте, разделяющая промытую водой часть пласта и зону пласта, содержащую подвижную нефть.
Природная форма поверхности ВНК может быть различной, близкой к горизонтальной, наклонной, выпуклой, вогнутой и т.д. Форма ВНК зависит от: упругих свойств среды, напора и направления движения пластовых вод, термодинамических условий залежи, природного режима залежи.
С началом разработки форма поверхности ВНК существенно изменяется относительно первоначальной. Для того, чтобы определить положение ВНК в залежи необходимо определить отметку ВНК в каждой скважине, вскрывшей ВНК. Поверхность ВНК в разных скважинах имеет разные отметки, в зависимости от глубины залегания продуктивного пласта и формы ВНК. Информацией о положении контакта в скважине служат следующие данные: лабораторные исследования керна, данные промысловой геофизики, результаты опробования скважин. По данным кернам установить положение ВНК труднее всего, т.к. необходим полный охват пласта-коллектора отбором керна. Наиболее достоверные результаты по керну можно получить при неширокой переходной зоне. В этом случае за ВНК берут подошву переходной зоны. По данным ГИС ВНК определяют чаще всего, за его отметку принимают подошву переходной зоны, которая подсекается на диаграммах КС по резкому падению сопротивления (<10 Ом∙м). Опробование скважин с целью определения положения ВНК проводят после проведения в скважинах ГИС в наиболее интересных для нас интервалах.

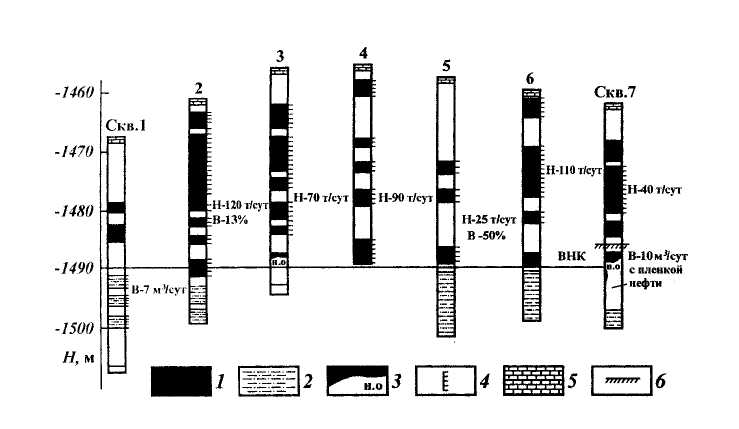

Для обоснования положения ВНК по залежи строят схему на основе комплексного обобщения имеющихся данных и опробования разведочными и первоочередными добывающими скважинами. Для этого подбирают скважины, дающие информацию о начальном положении контакта. Обычно это скважины, расположенные в водонефтяной (газонефтяной, газоводяной) части залежи, а также в продуктивной и водяной частях пласта в непосредственной близости от контакта. В соответствии с гипсометрическим положением изучаемой части разреза на схему наносят колонку каждой скважины с указанием на ней интервалов проницаемых пластов. На каждой колонке помещают информацию для обоснования положения ВНК: данные промысловой геофизики и исследования керна о характере насыщенности пород-коллекторов, интервалы перфорации, дату и результаты опробования перфорированных интервалов (дебит нефти, газа и воды; депрессия на пласт; положение искусственных забоев после изоляции опробованных интервалов). На основании нанесенной на схему информации проводят линию, отвечающую среднему положению контакта.
