2.1. Построение развертки стенок шурфа
Треугольники БГО, ВГО и АГО на рисунке 5 имеют общую высоту ОГ, величину которой можно взять любой, т.к. рассечь шурф горизонтальной плоскостью можно на любой высоте. Представьте, что мы разрезали эти треугольники по высоте ГО и положили на горизонтальную плоскость. Для этого выполним следующие графические построения. На ориентированном листе бумаги формата А4 из точки О, взятой произвольно в центре листа, проводим два вектора, направления которых соответствуют азимутам простирания двух выбранных нами смежных стенок шурфа (см рис. 6). В рассматриваемом примере β1 = ЮВ 130, а β2 = ЮЗ 220. Вектор β1 соответствует линии ОА, а вектор β2 - линии ОБ на рис. 5.
Р ис. 5. Положение слоя на двух смежных стенках шурфа
Для построения треугольников БГО и ОГА, из точки О к векторам β1 и β2 восстановим перпендикуляры произвольной, но равной между собой длины. Отложим, например, по 3 см. Концы перпендикуляров обозначим буквами Г′ и Г", так как на рис. 5 они соответствуют одной точке Г. При точках Г′ и Г" построим углы АГО = 90 – α1 и БГО = 90 – α2, отсчитываемые соответственно от проведенных перпендикуляров ОГ′ и ОГ". Проведенные стороны углов продолжим до пересечения с направлениями β1 и β2 и получим в пересечении соответственно точки А и Б.
2.2. Нахождение линии простирания слоя и ее азимута
Нам известно, что точки А и Б лежат в горизонтальной плоскости и принадлежат изучаемой поверхности, следовательно, соединив эти точки и на ри-сунке 6 мы получим линию простирания слоя. Азимут простирания слоя измеряется для обоих концов линии простирания и составляет для нашего примера СЗ 285/ЮВ 105.
Нахождение линии падения и угла падения слоя
Проекцию линии падения слоя ГВ на горизонтальную плоскость – линию ОВ можно провести, опустив перпендикуляр из точки О на линию простирания слоя АБ. Падение слоя при наших построениях (слой падает от точки Г к лин ии простирания АБ) будет к линии простирания слоя и составит ЮЗ 195.
Элементы залегания слоя:
Азимут простирания СЗ 285 / ЮВ 105
Азимут падения (β) ЮЗ 195
Угол падения (α) 65°.

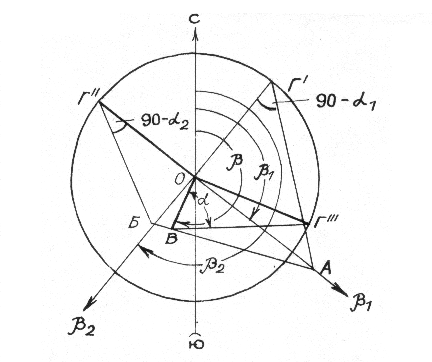

Рис. 6. Определение элементов залегания слоя по двум смежным стенкам шурфа
Нахождение угла падения слоя
Для нахождения истинного угла падения слоя α надо построить треугольник БГО. Для этого сначала восстановим к проекции линии падения ОВ из точки О (в любую сторону) перпендикуляр ОГ (длиной также 3 см). Конец перпендикуляра обозначим как Г и соединим его с точкой В. В построенном треугольнике ОВГ угол ГВО и будет истинным углам падения слоя – α. Угол падения слоя α измеряется транспортиром и в нашем примере равен 65°.
Найденные элементы залегания слоя записать под чертежом (см. рис. 6).
3. Вопросы для подготовки к защите работы
Что относится к элементам залегания слоя?
Что характеризуют элементы залегания слоя?
Что такое линия простирания слоя?
Что такое линия падения слоя?
Что такое угол падения слоя?
Что такое видимый наклон слоя?
Что такое шурф?
Что такое азимут?
Что такое магнитное склонение местности?
Определить истинный (географический) азимут, если азимут магнитный равен СЗ 300, а магнитное склонение местности (γ) восточное и равно 10°.
Определить истинный (географический) азимут, если азимут магнитный равен СВ 5, а магнитное склонение местности (γ) западное и равно 12°.
Найдите значения азимутов простирания слоя, если азимут падения слоя равен ЮВ 110.
В каком интервале значений может изменяться значение азимута?
В каком интервале значений может изменяться угол падения слоя?
