12. Під’язиковий нерв (nervus hypoglossus).

13. Пірамідний шлях (tractus pyramidalis).

14. Перехрестя пірамід (decussatio pyramidum).

15. Присередня петля (lemniscus medialis).

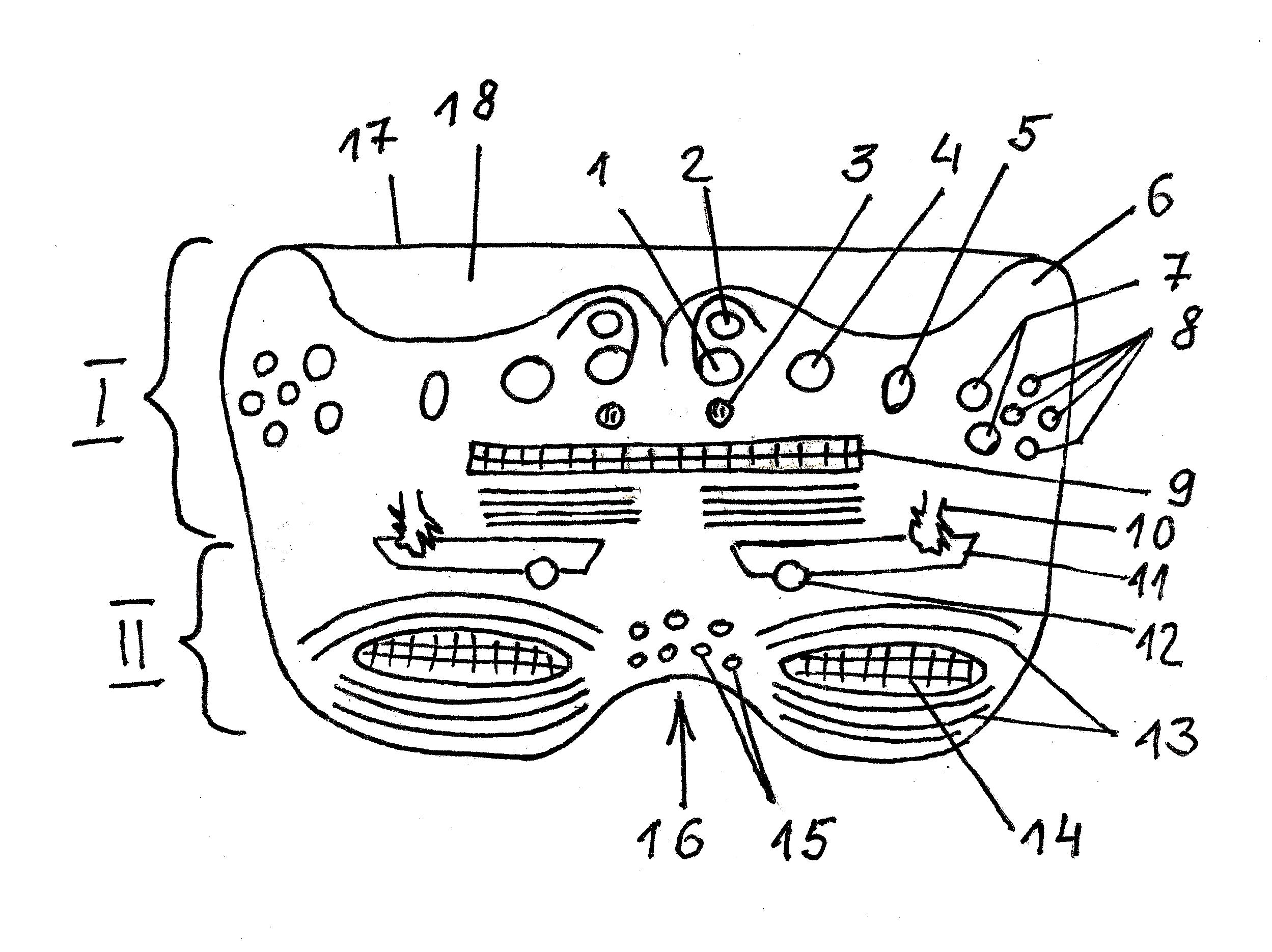

Схематичне зображення внутрішньої будови моста.

I. Покрив мосту (tegmentum pontis).

II. Основна частина мосту (pars basilaris pontis).

1. Ядро лицевого нерва (nucleus n. facialis).

2. Ядро відвідного нерва (nucleus n. abducens).

3. Подвійне ядро (nucleus ambiguus).

4. Рухове ядро трійчастого нерва (nucleus motorius n. trigemeni).

5. Середньомозкове ядро трійчастого нерва (nucleus mesencephalicus n. trigemeni).

6. Середні ніжки мозочка (pedunculus cerebellaris medius).

7. Завиткові ядра (nuclei cochlearis).

8. Присінкові ядра (nuclei vestibularis).

9. Сітчаста формація (formatio reticularis).

10. Дорзальне ядро трапецієподібного тіла (верхнє оливне ядро) (nucleus olivaris superior).

11. Трапецієподібне тіло (corpus trapezoideum).

12. Вентральне ядро трапецієподібного тіла (nucleus ventralis corpus trapezoideum).

13. Поперечні волокна моста (fibrae pontis transversae).

14. Поздовжні волокна моста (fibrae pontis longitudinales).

15. Ядра моста (nuclei pontis).

16. Основна борозна (sulcus basilaris).

17. Верхній мозковий парус (velum medulare superior).

18. Порожнина IV шлуночка (cavum ventriculi quarti).

19. Медіальна петля (lemniscus medialis).

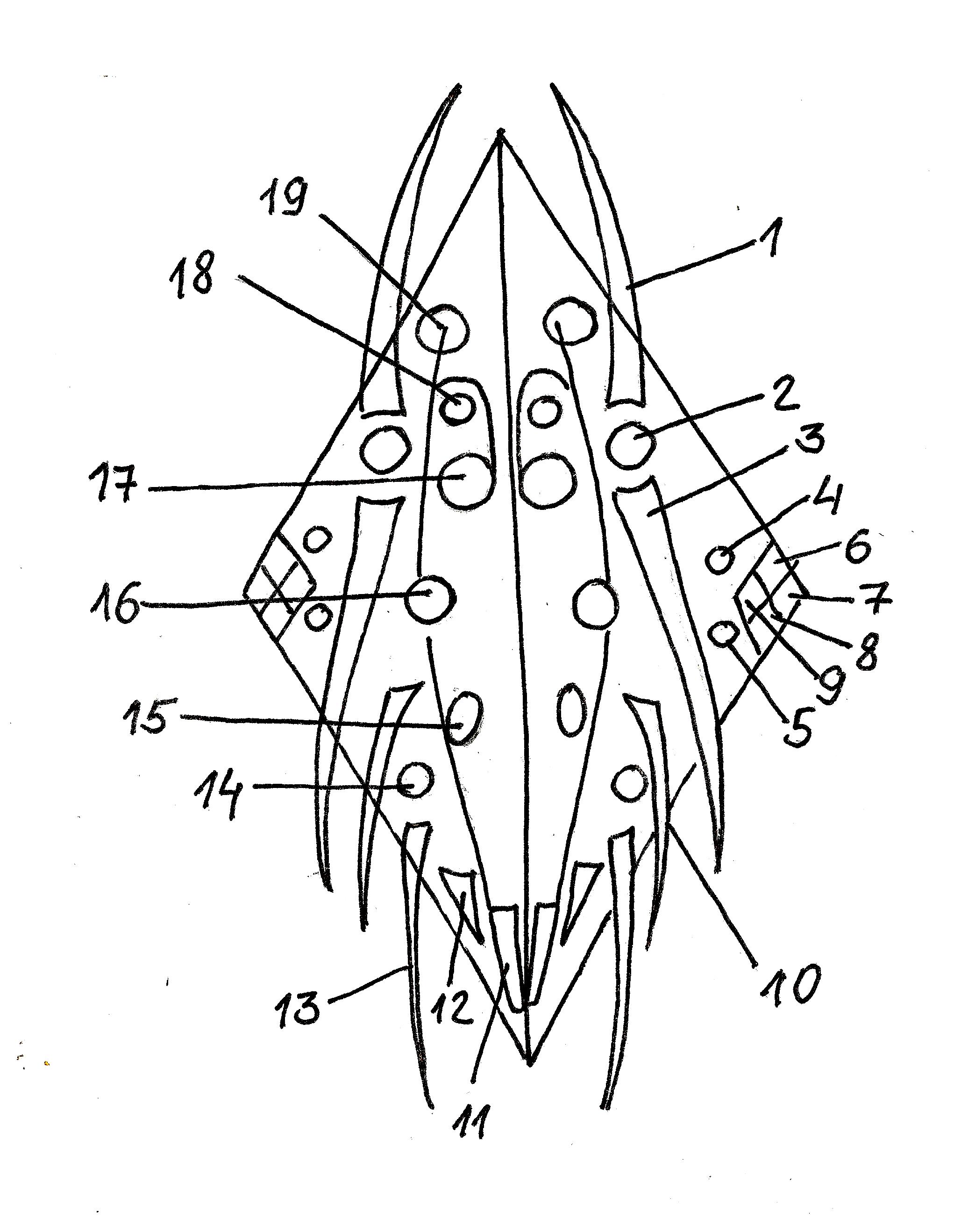

Схематичне зображення ядер ромбоподібної ямки.

1. Середньомозкове ядро трійчастого нерва (nucleus mesencephalicus n. trigemeni).

2. Мостове ядро трійчастого нерва (nucleus pontinus n. trigemeni).

3. Спинномозкове ядро трійчастого нерва (nucleus spinalis n. trigemeni).

4. Переднє завиткове ядро (nucleus cochlearis anterior).

5. Заднє завиткове ядро (nucleus cochlearis posterior).

6. Верхнє присінкове ядро (Бєхтєрєва) (nucleus vestibularis superior).

7. Бічне присінкове ядро (Дейтерса) (nucleus vestibularis lateralis).

8. Нижнє присінкове ядро (Роллєра) (nucleus vestibularis inferior).

9. Присереднє присінкове ядро (Швальбе) (nucleus vestibularis medialis).

10. Ядро одинокого шляху (nucleus solitarius).

11. Ядро під’язикового нерва (nucleus n. hypoglossi).

12. Заднє ядро блукаючого нерва (nucleus dorsalis n. Vagi).

13. Ядро додаткового нерва (nucleus n. accessorii).

14. Подвійне ядро (nucleus ambiguus).

15. Нижнє слиновидільне ядро (nucleus salivatorius inferior).

16. Верхнє слиновидільне ядро (nucleus salivatorius superior).

17. Ядро лицевого нерва (nucleus n. facialis).

18. Ядро відвідного нерва (nucleus n. abducentis).

19. Рухове ядро трійчастого нерва (nucleus motorius n. trigemeni).

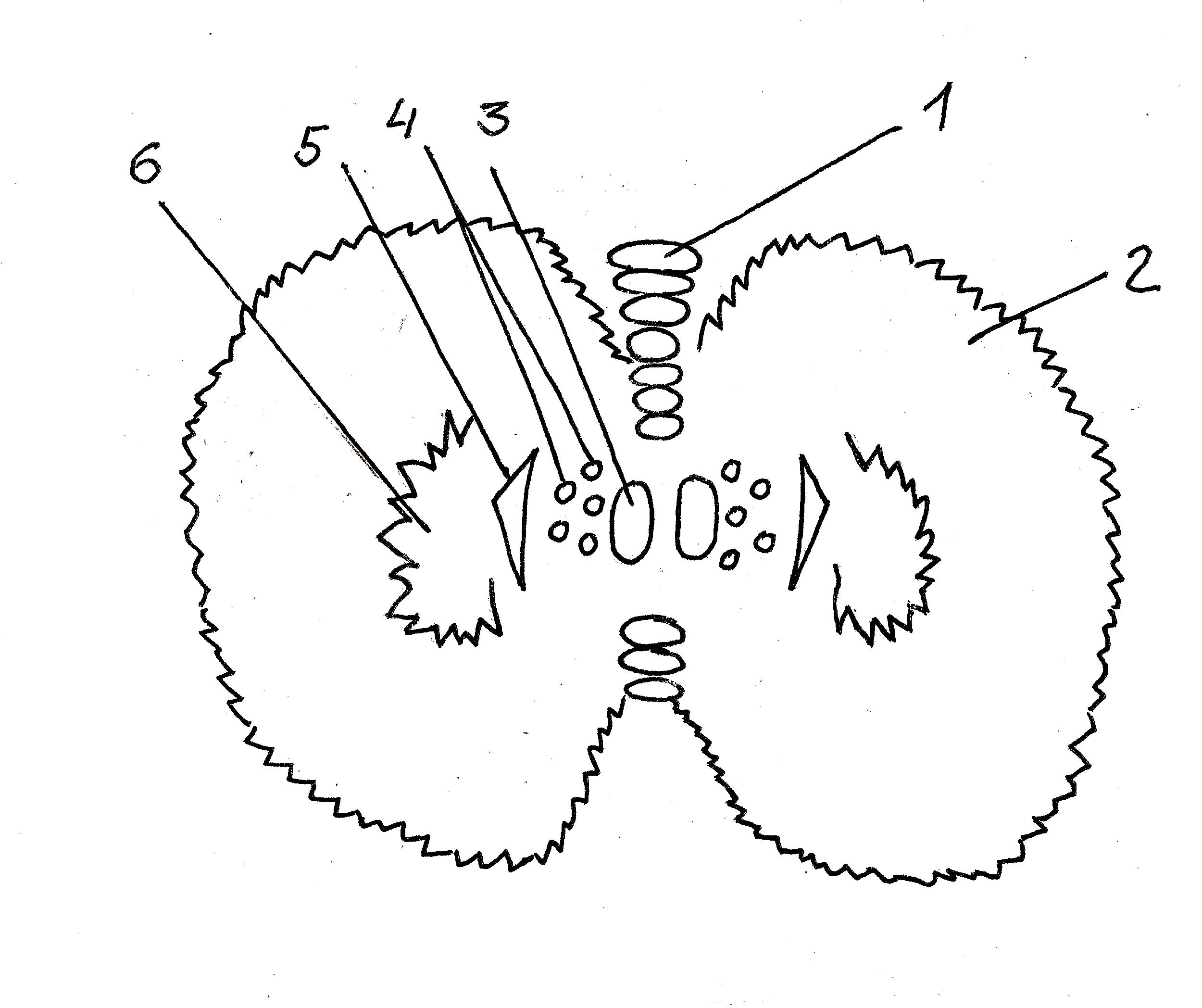

Схематичне зображення внутрішньої будови мозочка.

1. Черв’як мозочка (vermis cerebelli).

2. Півкуля мозочка (hemispheriumcerebelli).

3. Ядро шатра (nucleus fastigii).

4. Кулясте ядро (nucleus globosus).

5. Коркоподібне ядро (nucleus emboliformis).

6. Зубчасте ядро (nucleus dentatus).

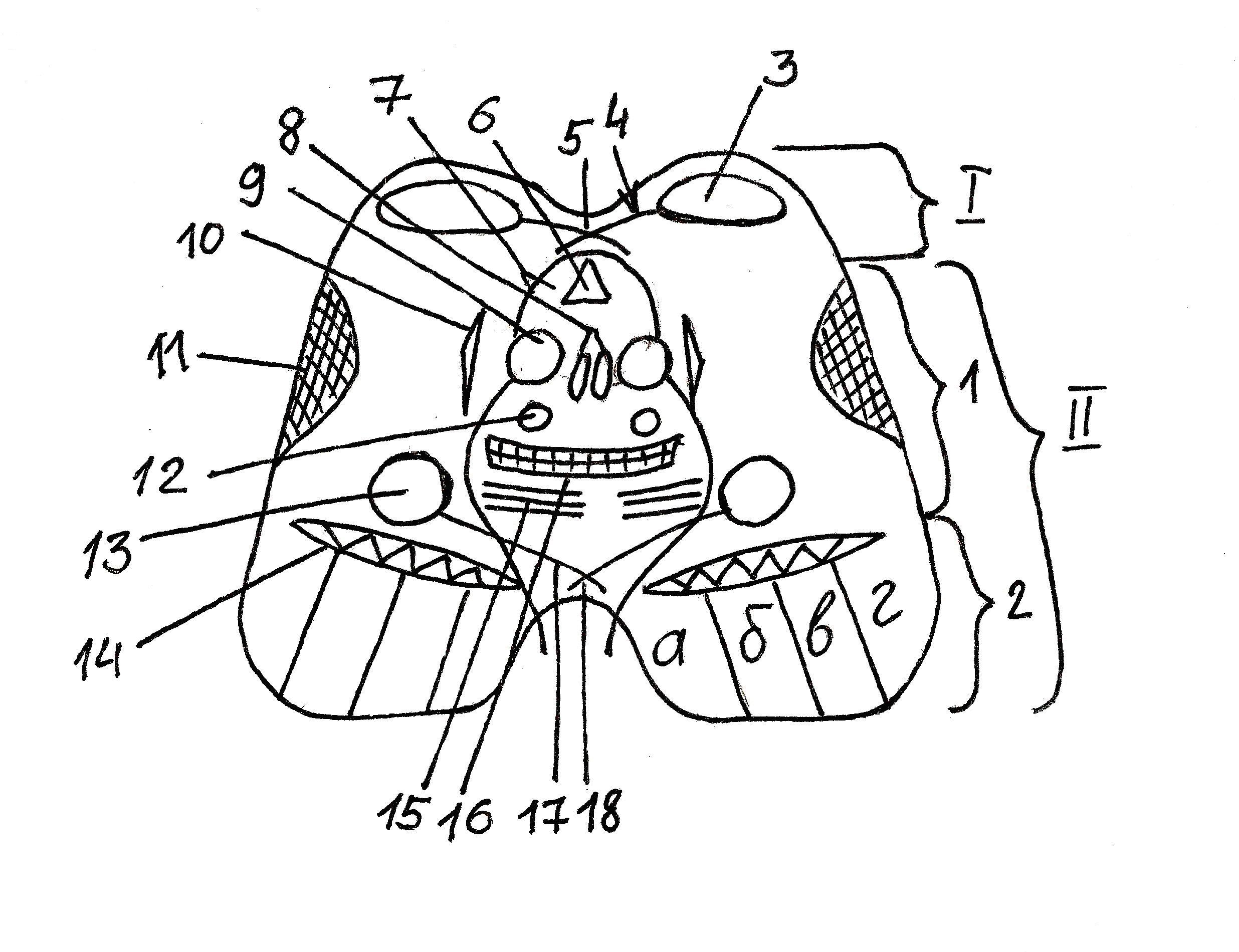

Схематичне зображення внутрішньої будови середнього мозку.

I. Покрівля середнього мозку /чотиригорбкова пластинка/, (tectum mesencephali)/lamina quadrigemina.

II. Ніжки головного мозку (pedunculi cerebri).

1. Покрив середнього мозку (tegmentum mesencephali).

2. Ніжка мозку (crus cerebri).

а) лобово-мостовий шлях (tractus frontopontinus).

б) кірково-ядерний шлях (tractus corticonuclearis)..

в) кірково-спинномозковий шлях (tractus corticospinalis).

г) потилично-тім‘яно-скронево-мостовий шлях (tractus occipito-parieto-temporo-pontinus).

3. Ядро верхнього (нижнього). горбка (підкірковий центр слуху). (nucleus colliculi inferioris).

4. Покрівельно-спинномозковий шлях (tractus tectospinalis).

5. Дорзальне перехрестя покриву (Мейнерта) (deccussacio tegmentalis posterior (Meinerti).

6. Водопровід мозку (aqueductus cerebri).

7. Центральна сіра речовина (substantia grisea centralis).

8. Додаткове ядро окорухового нерва (nuc. nervi oculomotorii accesorii).

9. Ядро окорухового нерва (nucleus. nervi oculomotorii).

10. Середньомозкове ядро трійчастого нерва (nuc. mesencephalicus nervi trigemini).

11. Бічна петля (lemniscus lateralis).

12. Власне ядро присереднього поздовжнього пучка (ядро Даркшевича). (nucleus proprous fasciculi longitudinali medialis).

13. Червоне ядро (nucleus ruber).

14. Чорна речовина (substantia nigra.

15. Присередня петля (lemniscus medialis).

16. Сітчаста формація (formatio reticularis).

17. Червоноядерно-спинномозковий шлях (Монаків) (tractus rubrospinalis (Monakov).

18. Перехрестя покриву (Фореля). (deccussationes tegmenti (Foreli).

Схематичне зображення нейросекреторних ядер гіпоталамуса.

I. Передня гіпоталамічна ділянка (regio hypothalamica anterior):

1) надзорове ядро (nucleus supraopticus);

2) пришлункове ядро (nucleus paraventricularis)

II. Проміжна гіпоталамічна ділянка (regio hypothalamica intermedia):

3) дорсоприсереднє ядро гіпоталамуса ( nucleus dorsomedialis hypothalami);

4) вентроприсереднє ядро гіпоталамуса (nucleus ventromedialis hypothalami);

5) ядро сірого горба (nucleus cinereum);

6) дугоподібне ядро (nucleus arcuatus);

7) лійкове ядро (nucleus infundibularis).

III. Задня гіпоталамічна ділянка (regio hypothalamica posterior):

8) присереднє і бічне сосочкові ядра (nucleus corporis mamillaris mediales et lateralis);

9) заднє ядро (nucleus posterior);

10) підталамічне (Люїсове) тіло (corpus subthalamicus Luysi);

11. нейрогіпофіз (neurohypophysis);

12. аденогіпофіз (adenohypophisis).

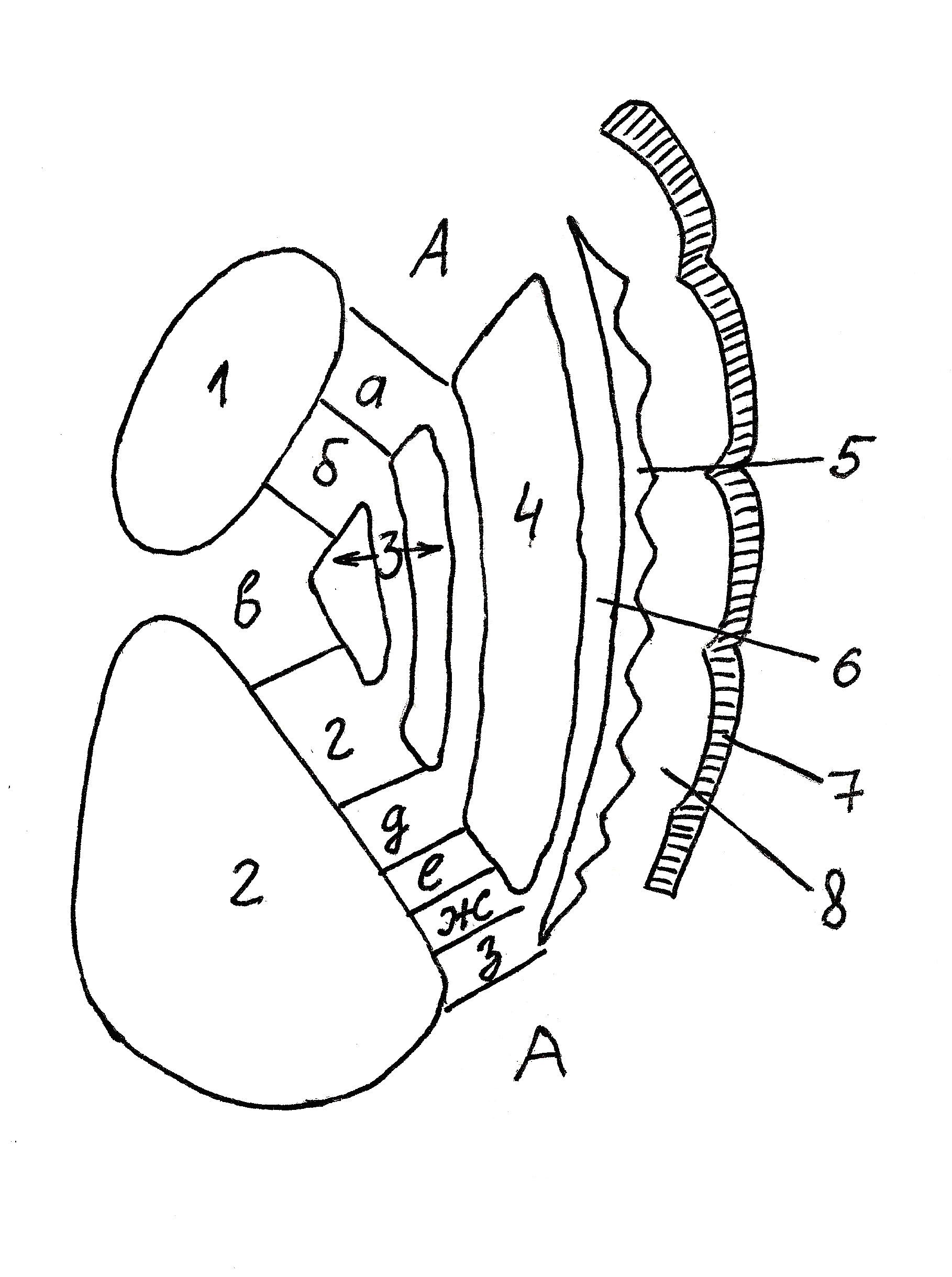

Схематичне зображення внутрішньої капсули.

АА. Внутрішня капсула (capsula interna):

а) лобно-таламічний шлях (tractus frontothalamicus);

б) лобно-мостовий шлях (tractus frontopontinus);

в) кірково-ядерний шлях (tractus corticonuclearis);

г) кірково-спинномозковий шлях (tractus corticospinalis);

д) таламо-кiрковий шлях (tractus thalamocorticalis);

е) потилично-тім‘яно-скронево-мостовий шлях (tractus

occipitoparietotemporopontinus);

є) центральний слуховий шлях (tractus acusticus centralis);

ж) центральний зоровий шлях (tractus opticus centralis).

1. Головка хвостатого ядра (caput nucleus caudatus).

2. Таламус (thalamus).

3. Присередня та бічна бліді кулі (globus pallidus medialis et lateralis).

4. Лушпина (putamen).

5. Огорожа (claustrum).

6. Зовнішня капсула (capsula externa).

7. Кора острівця (cortex insula).

8. Найбільш зовнішня капсула (capsula extrema).

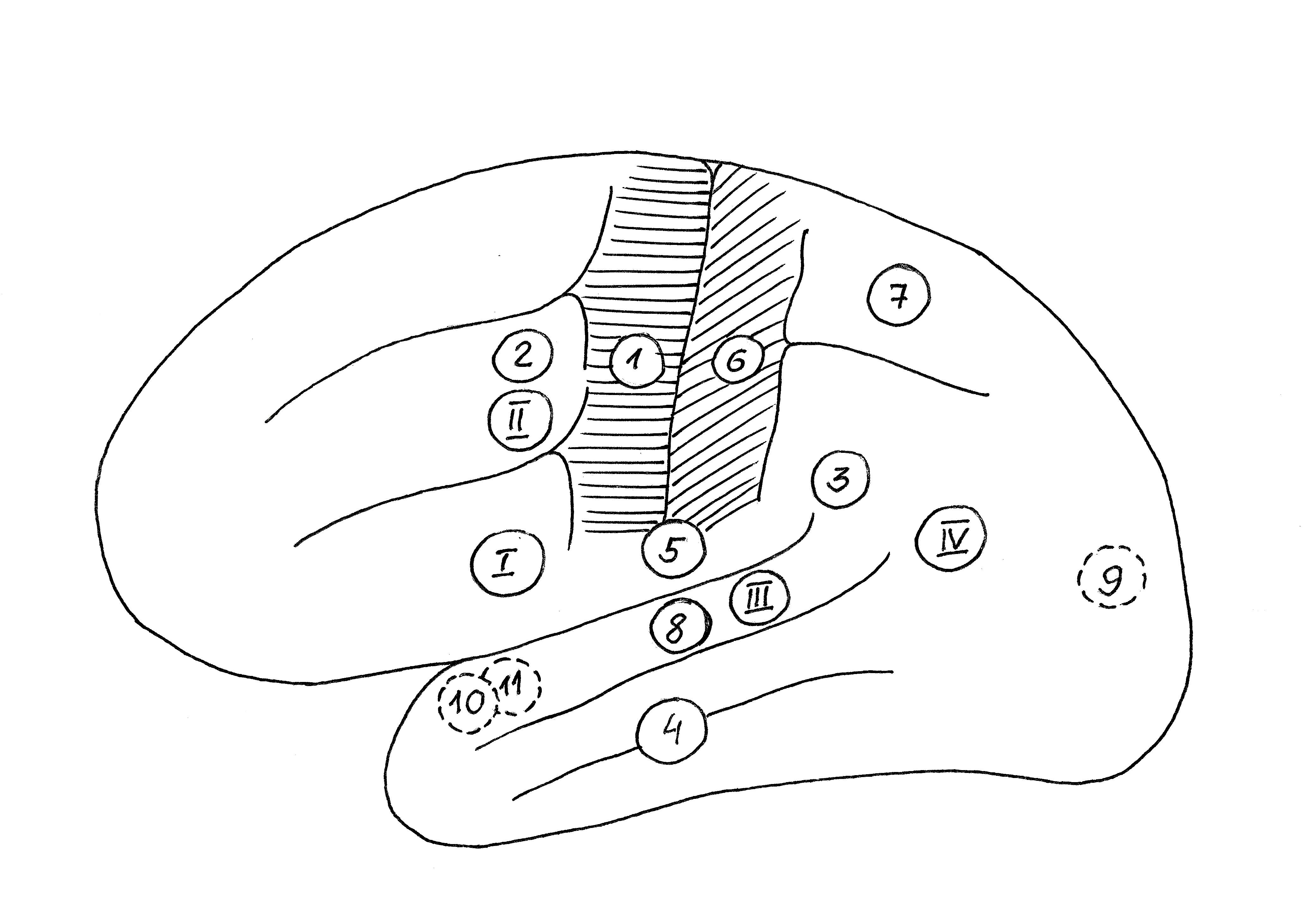

Схематичне зображення кіркових ядер аналізаторів.

I. Руховий аналізатор артикуляції мови (центр Брока).

II. Руховий аналізатор письмової мови.

III. Слуховий аналізатор усної мови (центр Верніке).

IV. Зоровий аналізатор письмової мови.

1. Руховий аналізатор.

2. Аналізатор співдружнього повороту голови та очей в протилежний бік.

3. Аналізатор цілеспрямованих складних комбінованих рухів (праксії).

5. Інтероцептивний аналізатор.

6. Аналізатор загальної чутливості.

7. Аналізатор стереогнозії.

8. Слуховий аналізатор.

9. Проекція зорового аналізатора (шпорна борозна).

10. Проекція нюхового аналізатора (приморськоконикова звивина, гачок.

11. Проекція смакового аналізатора (приморськоконикова звивина, гачок.

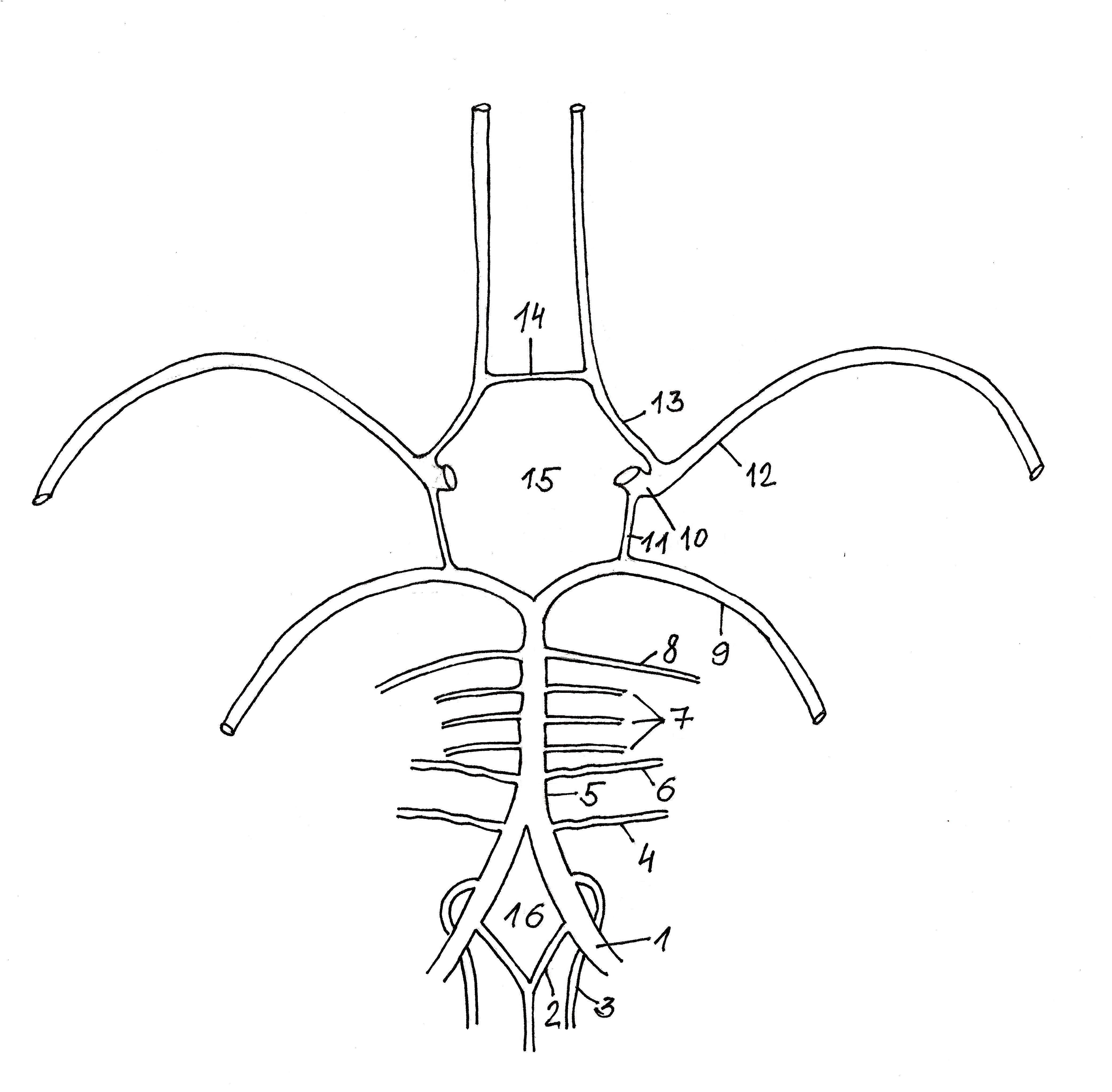

Схематичне зображення кровопостачання головного мозку.

1.Хребтова артерія (a. vertebralis).

2. Передня спинномозкова артерія (a. spinalis anterior).

3. Задня спинномозкова артерія (a. spinalis posterior).

4. Задня нижня мозочкова артерія (a. cerebelli inferior posterior).

5. Основна артерія (a. basilaris).

6. Передня нижня мозочкова артерія (a. cerebelli inferior anterior).

7. Артерії моста (aa. pontis).

8. Верхня мозочкова артерія (a. cerebelli superior).

9. Задня мозкова артерія (a. cerebri posterior).

10. Внутрішня сонна артерія (a. carotis iterna).

11. Задня сполучна артерія (a. communicans posterior).

12. Середня мозкова артерія (a. cerebri media).

13. Передня мозкова артерія (a. cerebri anterior).

14. Передня сполучна артерія (a. communicans anterior).

15. Артеріальне коло великого мозку (Вілізієве) (сirculus arteriosus cerebri (Wilisii).

16. Ромб Захарченка.
