1.7 Изображение гайки и шайбы
Гайка - крепежная деталь с резьбовым отверстием в центре. Применяется для навинчивания на болт или шпильку до упора в одну из соединяемых деталей.
В зависимости от названия и условий работы гайки выполняют шестигранными, круглыми, барашковыми, фасонными и т. д. Наибольшее применение имеют гайки шестигранные.
Гайки изготовляют трех исполнений (рис. 1.25):
Исполнение 1 — с двумя коническими фасками;
исполнение 2 — с одной конической фаской;
исполнение 3 — без фасок, но с коническим выступом с одного торца.
Форму гайки на чертеже передают два вида:
на плоскости проекций, параллельной оси гайки, совмещают половину вида с половиной фронтального разреза;
на плоскости, перпендикулярной оси гайки, со стороны фаски.
На чертеже указывают:
размер резьбы;
размер S под ключ;
обозначение гайки по стандарту.

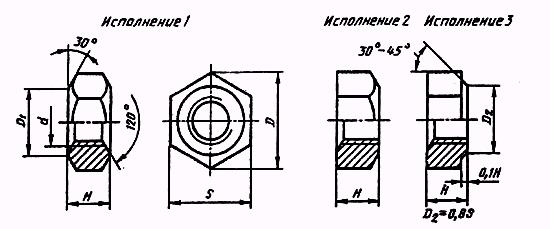

Рис. 1.25. Формы гаек
Примеры условного обозначения гаек:
Гайка M12 ГОСТ 5915-70 - первого исполнения, с диаметром резьбы 12 мм, шаг резьбы крупный;
Гайка 2М12 х 1,25 ГОСТ 5915-70 - второго исполнения, с мелкой метрической резьбой диаметром 12 мм и шагом 1,25 мм.
Шайба представляет собой точеное или штампованное кольцо, которое подкладывают под гайку, головку винта или болта в резьбовых соединениях.
Плоскость шайбы увеличивает опорную поверхность и предохраняет деталь от задиров при завинчивании гайки ключом.
Круглые шайбы по ГОСТ 11371-78 имеют два исполнения (рис. 1.26):
исполнение 1- без фаски;
исполнение 2 - с фаской.
Форму круглой шайбы передает одно изображение на плоскости, параллельной оси шайбы.
Внутренний диаметр шайбы обычно на 0,5...2,0 мм больше диаметра стержня болта, на который шайба надевается. В условное обозначение шайбы включается и диаметр резьбы стержня, хотя сама шайба резьбы не имеет.
Примеры условного обозначения шайбы:

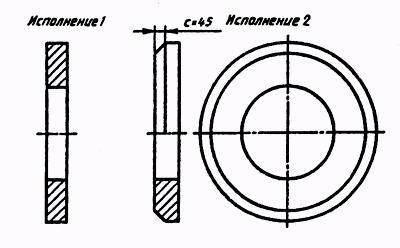

Рис. 1.26. Формы шайб
Шайба 20 ГОСТ 11371-78 - круглая, первого исполнения, для болта с резьбой М20;
Шайба 2.20 ГОСТ 11371-78 - та же шайба, но второго исполнения.
С целью предохранения резьбового соединения от самопроизвольного развинчивания в условиях вибрации и знакопеременной нагрузки применяют:
шайбы пружинные по ГОСТ 6402-70;
шайбы стопорные, имеющие выступы-лапки.
1.8 Другие виды разъемных соединений.
1.8.1 Трубное соединение
Трубное соединение состоит из соединяемых труб и соединительных деталей трубопроводов. При соединении двух труб муфтой кроме муфты в соединение входят контргайка и прокладка (рис. 1.27).
Рис. 1.27. Трубное соединение
Чертежи трубных соединений выполняются по размерам их деталей как конструктивные чертежи, без упрощений.
Перед тем как приступить к вычерчиванию трубного соединения, необходимо по значению условного прохода Dy подобрать по таблицам соответствующих стандартов размеры труб и соединительных частей.
Более подробно правила выполнения чертежей труб и трубопроводов изложены в ГОСТ 2.411-72.
