1.5 Шпилечное соединение

Шпилька – крепежная деталь, стержень резьбой на обоих концах (рис. 1.18).

Шпилечное соединение - соединение деталей, осуществляемое с помощью шпильки, один конец которой вворачивается в одну из соединяемых деталей, а на другой надевается присоединяемая деталь, шайба и затягивается гайка (см. рис. 1.19). Используется для стягивания и фиксации на заданном расстоянии  элементов металлических конструкций с метрической резьбой.

Р ис. 1.16. Изображение болта на чертеже р ис. 1.17. Упрощенное изображение болтового соединения

Рис. 1.18. Шпилька

Рис. 1.19. Соединение шпилькой

Шпилечное соединение состоит из:

• соединяемых деталей (1, 2);

• шайбы (3);

• гайки (4);

• шпильки (5).

Упрощенное изображение шпилечного соединения приведено на рис. 1.20.

Рис. 1.20. Упрощенное изображение шпилечного соединения

Соединение деталей шпилькой применяется тогда, когда нет места для головки болта или когда одна из соединяемых деталей имеет значительную толщину. В этом случае экономически нецелесообразно сверлить глубокое отверстие и ставить болт большой длины. Соединение шпилькой уменьшает массу конструкций.

Конструкция и размеры шпилек определяются стандартами в зависимости от длины резьбового конца l1 (см. табл. 1).

Чертеж шпилечного соединения выполняют в следующей последовательности и по параметрам, указанным на рис. 1.19:

1. Изображают деталь с резьбовым отверстием.

2. Изображают шпильку.

3. Вычерчивают изображение второй соединяемой детали.

4. Изображают шайбу.

5. Изображают гайку

Примеры условного обозначения шпилек:

1. Шпилька М8 х 60 ГОСТ 22038—76 — с крупной метрической резьбой диаметром 8 мм, длина шпильки 60 мм, предназначена для ввертывания в легкие сплавы, длина ввинчиваемого конца 16 мм;

2. Шпилька М8 х 1,0 х 60 ГОСТ 22038—76 — та же, но с мелким шагом резьбы —1,0 мм.

1.6 Винтовое соединение

Винт представляет собой резьбовой стержень с головкой, форма и размеры которой отличаются от головок болтов. В зависимости от формы головки винтов они могут завинчиваться ключами или отвертками, для чего в головке винта выполняют специальный шлиц (прорезь) для отвертки (рис. 1.21). Винт отличается от болта наличием прорези (шлица) под от­вертку.

		Таблица 1
Размеры шпилек
Длина резьбового конца	Номер ГОСТа	Применяемый материал
l1=1,0d	ГОСТ 22032—76	шпилька ввертывается в сталь, бронзу, латунь
l1 = 1,25d	ГОСТ 22034—76	шпилька ввертывается в чугун
L1 = 1,6d	ГОСТ 22036—76
l1 = 2d	ГОСТ 22038—76	шпилька ввертывается в легкие сплавы
l1 = 2,5d	ГОСТ 22040—76

.

Рис. 1.21. Фотография винта

Винтовое соединение - соединение деталей, осуществляемое с помощью винта, ввинчиваемого в одну из соединяемых деталей, либо винта, шайбы и гайки (рис. 1.22).

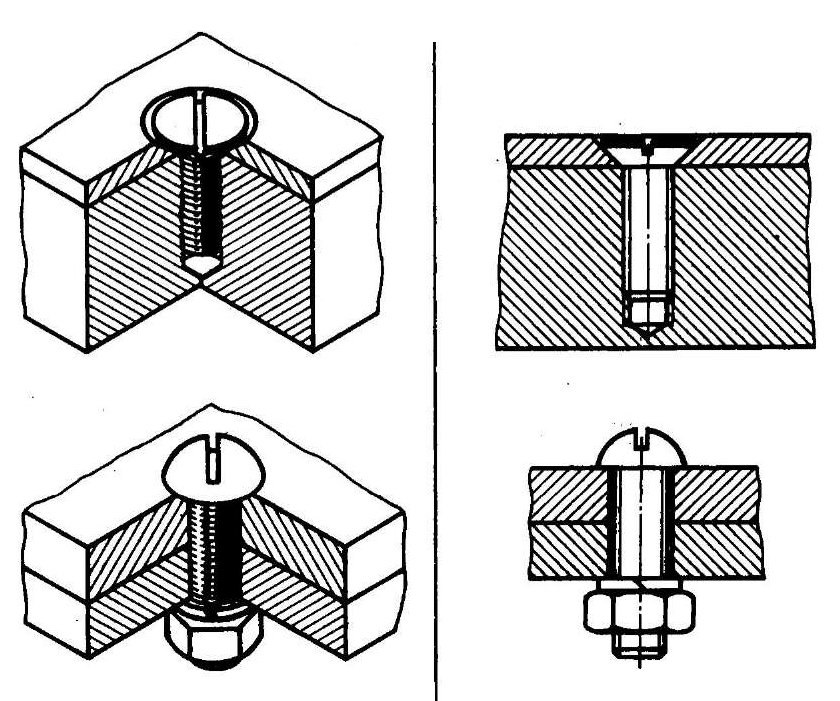

Рис. 1.22. Винтовое соединение

Соединение винтом включает соединяемые детали и винт с шайбой. В соединениях винтами с потайной головкой и установочными винтами шайбу не ставят.

По назначению винты разделяются на:

• крепежные - применяются для соединения деталей путем ввертывания винта резьбовой частью в одну из соединяемых деталей.

• установочные - используются для взаимного фиксирования деталей.

В установочных винтах стержень нарезан полностью и они имеют нажимной конец цилиндрический, конический или плоский (рис. 1.23).

Рис. 1.23. Установочные винты

В зависимости от условий работы винты изготовляются (рис. 1.24):

• с цилиндрической головкой (ГОСТ 1491—80),

• полукруглой головкой (ГОСТ 17473—80),

• полупотайной головкой (ГОСТ 17474—80),

• потайной головкой (ГОСТ 17475—80) со шлицем,

• с головкой под ключ и с рифлением.

На чертеже форму винта со шлицем полностью передает одно изображение на плоскости, параллель оси винта. При этом указывают:

1. размер резьбы;

2. длину винта;

3. длину нарезанной части (lо = 2d + 6 мм);

4. условное обозначение винта по соответствующему стандарту.

Последовательность выполнения чертежа винтового соединения:

1. Изображают соединяемые детали. Одна из них имеет резьбовое отверстие, в которое ввинчивается резьбовой конец винта.

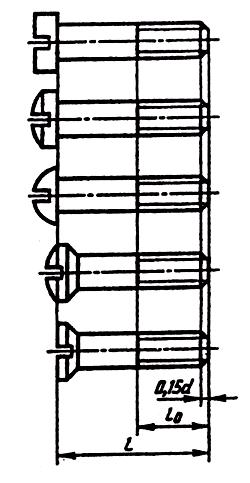

Рис. 1.24. Виды винтов

2. На разрезе резьбовое отверстие показывается частично закрытым резьбовым концом стержня винта. Другая соединяемая деталь показывается с зазором, существующим между цилиндрическим отверстием верхней соединяемой детали и винтом.

3. Изображают винт.

Примеры условных обозначений винтов:

1. Винт М12х50 ГОСТ 1491-80 - с цилиндрической головкой, исполнение 1, с резьбой М12 с крупным шагом, длиной 50 мм;

2. Винт 2M12x1, 25x50 ГОСТ 17475-80 - с потайной головкой, исполнение 2, с мелкой метрической резьбой диаметром 12 мм и шагом 1,25 мм, длина винта 50 мм.
