2.Основи теорії поршневого витіснення нафти водою
Поршневе витіснення нафти - це ідеальний випадок витіснення нафти, коли в пласті між нафтою і водою утворюється чітка межа поділу, попереду якої рухається лише нафта, а позаду - лише вода, тобто біжучий ВНК збігається з фронтом витіснення.
Розглянемо
процес
поршневого витіснення нафти водою з
прямолінійного однорідного пласта з
коефіцієнтом проникності
,
коефіцієнтом
пористості
,
товщиною
,
шириною
і
довжиною
Початкове
положення ВНК визначається координатою
,
а
біжуче в момент часу / - координатою
де
відповідні тиски становлять
ір
. На
пласт створено сталий перепад тиску
-
сталі
тиски відповідно на контурі пласта і
на галереї (решта поверхней - непроникні).
Рідини вважаємо нестисливими, взаємно
нерозчинними і хімічно не реагуючими
одна з одною і з пористим середовищем.
Вважаємо також, що площина контакту
нафти з водою- вертикальна. Це справедливо
для випадку або гранично анізотропного
пласта (коефіцієнт проникності у
вертикальному напрямку дорівнює нулю),
або рівності густин нафти і води.
Відрізняються
лише динамічні коефіцієнти в'язкості
нафти і води. У пласті виділяємо водяну,
заводнену і нафтову зони. У перших двох
рухається вода, а в третій - нафта. До
початку витіснення насиченість нерухомою
зв'язаною водою у нафтовій зоні становила
.
У
заводненій зоні залишкова нафтонасиченість
залишається сталою і дорівнює
а зв'язана вода нерухома і
змішується із запомповуваною водою.
Тоді внаслідок нестисливості і
нерозривності потоку швидкості фільтрації
в усіх трьох зонах будуть однаковими,
тобто
де кв, кн - відносні коефіцієнти проникності для води і нафти.
Використовуючи
правило похідних пропорцій, вилучаємо
невідомі тиски
і
кінцево маємо вираз швидкості фільтрації
а також вираз витрати рідини
Звідси
випливає, що швидкість фільтрації
і витрата;змінюються в міру переміщення
ВНК, тобто в часі. Отже, дивлячись на
сталість перепаду тиску,
рух
рідини неусталений. Якщо
,
точніше
якщо
швидкість
V
і
витрата
збільшуються
в часі. Це пояснюєті зменшенням знаменника
(взагалі фільтраційного опору).
Основи теорії непоршневого витіснення нафти водою
Непоршневе витіснення нафти - це витіснення, під час якого за його фронтом рухаються витіснюваний і витіснювальний флюїди, тобто за фронтом витіснення відбувається багатофазна фільтрація.
Питання витіснення нафти водою вивчалося багатьма дослідниками. Розглянемо механізм витіснення нафти водою із мікронеоднорідних гідрофільних пористих середовищ.
У чисто нафтовій зоні пористого середовища перед фронтом вторгнення води рух нафти відбувається неперервною фазою під дією гідродинамічних сил. Через великі порові канали нафта рухається швидше, ніж через дрібні. На фронті вторгнення води в нафтову зону, у масштабі окремих пор, рух води і нафти повністю визначається капілярними силами, оскільки вони перевищують гідродинамічні сили на малих відрізках шляху. Вода під дією капілярних сил спрямовується з випередженням переважно в дрібні пори, витісняючи з них нафту в суміжні великі пори доти, поки роз'єднані великі пори не будуть з усіх боків блоковані водою. Якщо великі пори утворюють неперервні канали, то вода в них буде рухатися з випередженням. Разом з тим обійдена нафта з дрібних пор під дією капілярних сил також переміститься у вже обводнені великі пори і залишиться в них у вигляді окремих глобул.
Таким чином, дрібні пори виявляться заводненими, а великі залишаться в різній мірі нафтонасиченими. У масштабі великої зони пористого середовища, між переднім фронтом води і заднім фронтом рухомої нафти, водонасиченість пласта вздовж потоку зменшується від граничної водонасиченості за нерухомої нафти до фронтальної водонасиченості. У цій зоні відбувається спільна фільтрація води і нафти. Вода рухається вздовж безперервних заводнених каналів, обтікає вже блоковану нафту у великих порах, а нафта переміщується в незаводненій частині середовища. Співвідношення швидкостей руху води і нафти визначається розподілом пор за розмірами, водонасиченістю і об'ємом нафти, блокованої у великих порах заводненої частини середовища, а також розподілом пор, об'ємом нафти і зв'язаної води у нафтонасиченій частині середовища. В інтегральному вигляді ці умови фільтрації води і нафти виражаються кривими фазових (або відносних) коефіцієнтів проникностей.
За заднім фронтом рухомої нафти нафтонасиченість зумовлена наявністю нафти у розрізнених, великих, блокованих водою порах. Безперервних, нафтонасичених каналів, аж до видобувних свердловин, у цій зоні немає, нафта є залишковою, нерухомою. Але нафта в глобулах не втрачає можливості рухатися в разі усунення капілярних сил.
Якщо пористе середовище характеризується частковою гідрофобністю, що притаманна практично усім нафтоносним пластам, то залишкова нафта може залишатися в порах також у вигляді плівки.
У гідрофобних колекторах, які практично зустрічаються рідко, зв'язана вода розподілена переривчасто і займає найбільші пори. Запомповувана вода змішується із зв'язаною водою і залишається у великих порах. Залишкова ж нафта перебуває у вигляді плівки у великих порах і в порах меншого розміру. Вона також не втрачає можливості рухатись в разі усунення капілярних сил. На цьому базуються теорії методів підвищення нафтовилучення із пластів.
У заводненій зоні гідрофільного пласта розсіяно 2(М0% залишкової нафти від початкового її вмісту залежно від коефіцієнта проникності, розподілу розмірів пор і динамічного коефіцієнта в'язкості нафти, а в гідрофобному пласті - вже 60-75%.
Лекція 13
Задачі, види і методи, технологія і техніка дослідження свердловин
Задачі, види і методи дослідження свердловин і пластів
Промислово-геофізичні дослідження свердловин
Свердловинні дебіто- і витратометричні дослідження.
Задачі, види і методи дослідження свердловин і пластів
Основна задача дослідження покладів і свердловин - це одержання інформації про них для підрахунку запасів нафти і газу, проектування, аналізу, регулювання розробки покладів та експлуатації свердловин.
Дослідження починається відразу після розкриття покладів і продовжується протягом усього "життя" родовища, тобто здійснюється в процесі буріння та експлуатації свердловин, які забезпечують безпосередній доступ у поклад.
Дослідження можна поділити на первинні, поточні і спеціальні. Первинні дослідження проводять на стадії розвідки і дослідної експлуатації родовища. Задача їх полягає в отриманні вхідних даних, потрібних для підрахунку запасів нафти і проектування розробки покладу, проектування експлуатації свердловин.
Поточні дослідження здійснюють у процесі розробки покладу. їх задача - отримати відомості для уточнення параметрів пласта, для прийняття рішення щодо регулювання процесу розробки покладу, для проектування і оптимізації технологічних режимів роботи свердловин та ін.
Спеціальні дослідження зумовлюються специфічними умовами розробки покладу і експлуатації свердловин (наприклад, впровадження внутрішньопластового горіння та ін.).
Виділяють прямі і непрямі методи дослідження. До прямих досліджень відносять безпосередні вимірювання тиску, температури, лабораторні методи визначення параметрів пласта і флюїдів за керном і пробами рідини, які відібрано з свердловини.
Більшість параметрів покладів і свердловин не піддається безпосередньому вимірюванню. Ці параметри визначають посередньо (не прямо), через перерахунок їх за співвідношеннями, якими пов'язані вони з іншими, безпосередньо виміряними побічними параметрами. Непрямі методи дослідження за фізичними явищами, які лежать в їх основі, поділяють на промислово-геофізичні, гідродинамічні та інші.
Промислово-геофізичні дослідження свердловин
Для промислово-геофізичних досліджень свердловин використовують прилади, які опускають у свердловину за допомогою глибинної лебідки на електричному (каротажному) кабелі. Тоді вимірюють певні параметри і вивчають електричні властивості порід (електрокаротаж), радіоактивні (радіоактивний каротаж - гамма каротаж, гамма-гамма-каротаж, нейтронні каротажі), акустичні (акустичний каротаж), механічні (кавернометрія) та ін.
Промислово-геофізичні дослідження дають змогу через перерахунок виміряних величин визначити:
а) характеристику пласта - коефіцієнт пористості (порової, тріщинної, кавернозної), коефіцієнт проникності, нафтоводогазо- насиченість, товщину пласта, глибинні відмітки його покрівлі й підошви, літологію і глинистість порід;
б) стан розробки покладу - положення ВНК, ГКН та їх просування, швидкість руху і розподіл по свердловинах запомпованих у пласт агентів (метод радіоактивних ізотопів, індикаторні методи та ін.), працюючі інтервали пласта, профілі припливу і поглинання (свердловинна дебіте- і витратометрія, термометрія, фотоколориметрія, визначення вмісту ванадію і кобальту в нафті), інтервали обводнення, склад рідини у стовбурі свердловини і його зміну (гамма- густинометрія, діелькометрична вологометрія, резистивиметрія та ін.);
в) визначити технічний стан свердловини - якість цементування, негерметичність обсадних труб, наявність міжпластових перетоків, товщину стінок труб, дефекти в них, місцезнаходження інтервалів перфорації, елементів обладнання, муфт і вибою свердловини, місце відкладання парафіну, осадів та ін.
Ці дослідження виконують геофізичні організації. До геофізичних досліджень відносять також свердловинні дебітовитратометричні і термодинамічні дослідження.
Свердловинні дебіте- і витратометричні дослідження
Ці дослідження дають змогу виділити в загальній товщі пласта працюючі інтервали і встановити профілі припливу у видобувних і поглинання у нагнітальних свердловинах.
Як правило, ці дослідження доповнюються одночасним вимірюванням тиску, температури, вологовмісту потоку (частки води) і їх розподілу вздовж стовбура свердловини.
Для дослідження на електричному кабелі через лубрикатор на гирлі у працюючу нагнітальну свердловину опускають свердловинний прилад - витратомір (у діючу видобувну свердловину - дебітомір), давач якого подає на поверхню електричний сигнал, що відповідає витраті рідини. Прилад переміщають у свердловині періодично з певним кроком (до 1 м) від точки до точки. У кожній точці вимірюється сумарна витрата рідини.

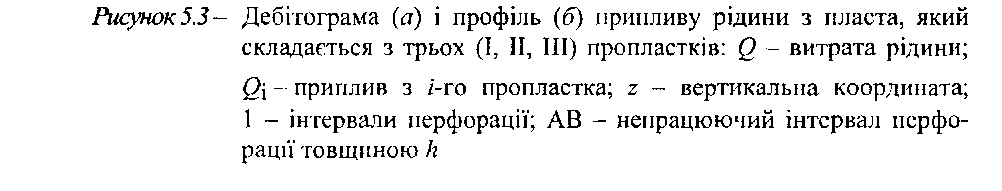

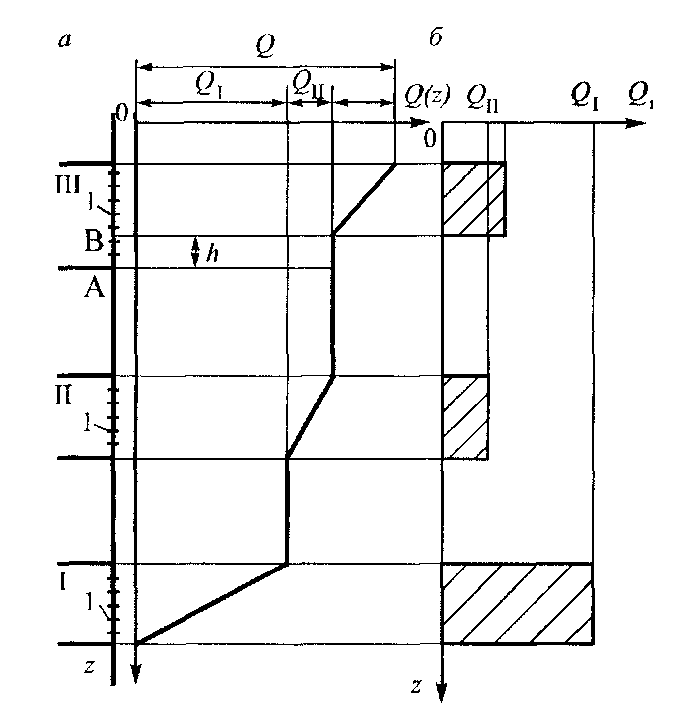

За даними вимірювання будують діаграму інтенсивності (витрато- або дебітограму) або переважно профіль поглинання (припливу) рідини (рис. 5.3). Це дає змогу визначити працюючі інтервали продуктивного пласта, їх часткову участь у загальній витраті (дебіті) рідини, коефіцієнт охоплення розробкою пласта по товщині (відношення працюючої товщини пласта до нафтонасиченої чи до перфорованої), ефективність проведених у свердловині робіт з діяння на привибійну зону пласта.
За наявності результатів вимірювань вибійного тиску можна визначити також коефіцієнт продуктивності (приймальності) кожного інтервалу або в разі досліджень на кількох режимах роботи свердловини - побудувати для них індикаторні діаграми
