2.3. Обчислюємо допустимі напруження на згин
Допустиме напруження визначають окремо для зубців шестірні та зубців колеса , МПа за формулою , де – границя витривалості зубців при згині, ;
; .
– коефіцієнт впливу напряму прикладання навантаження на зубці:
- при однобічному прикладанні навантаження (нереверсивна передача) –
- при двобічному (реверсивна) –
– коефіцієнт довговічності: , де – базове число циклів ; – еквівалентне число циклів: ,
де – сумарне число циклів, – коефіцієнт еквівалентності (див. табл. 2.2);
Виходячи з даних табл. 2.2, при (СН) режимі навантаження =0,06.

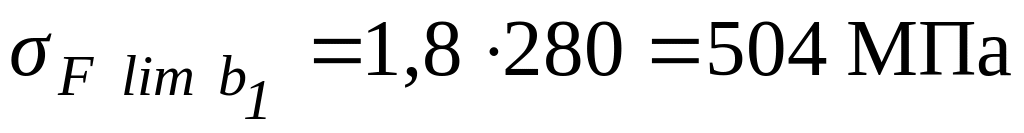

Для шестірні: ;
Для колеса: .
– коефіцієнт небезпеки, =1,75 – при ймовірності надійності зубців 0,90.
Необхідно врахувати обмеження : при однорідній структурі матеріалу (H < 350 HB) або зі шліфованою перехідною поверхнею зубів незалежно від твердості 1 2,08. Якщо значення коефіцієнта довговічності менше 1, то приймаємо .
Обчислюємо допустимі навантаження на згин:
- для шестірні ;
- для колеса: .
2.4. Обчислюємо потрібну міжосьову відстань
,
де – допоміжний коефіцієнт, який ураховує параметри передачі, які не можуть бути завчасно і точно визначені: =495– для прямозубих передач, =430 – для косозубих передач;
u – передаточне число передачі: „ + ” для зовнішнього зачеплення, „ – ” для внутрішнього зачеплення;
– обертовий момент, Н м;

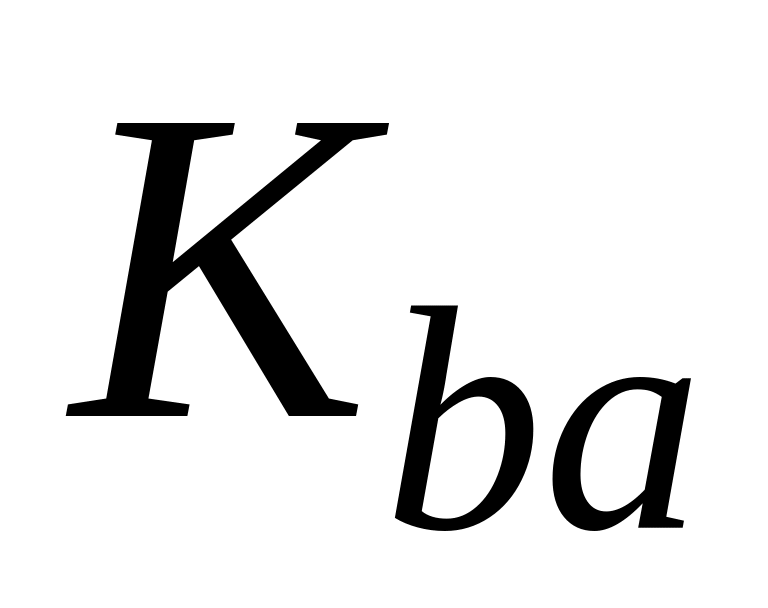

– коефіцієнт ширини вінця:
= 0,315 ; 0,4 ; 0,5 – при симетричному
розміщенні колеса відносно опор вала,
= 0,25; 0,315; 0,4 – при несиметричному
розміщенні колеса відносно опор вала,
= 0,2 – при консольному розміщенні
колеса відносно опор вала.

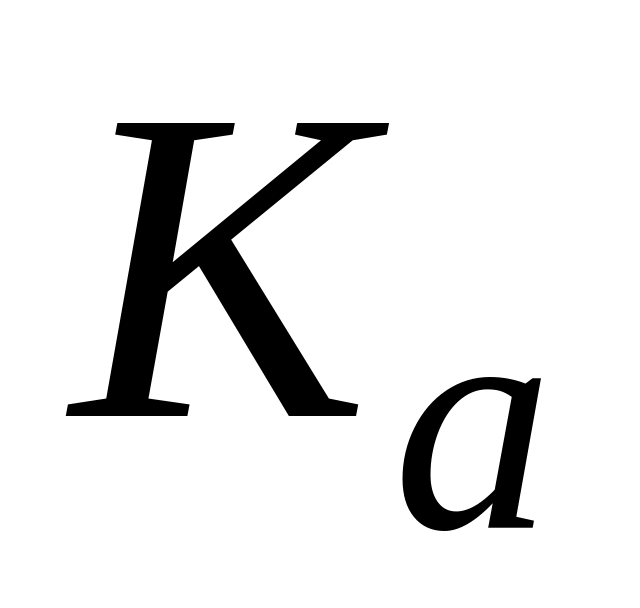

– коефіцієнт, що враховує нерівномірність розподілу навантаження за шириною зубчастих вінців.

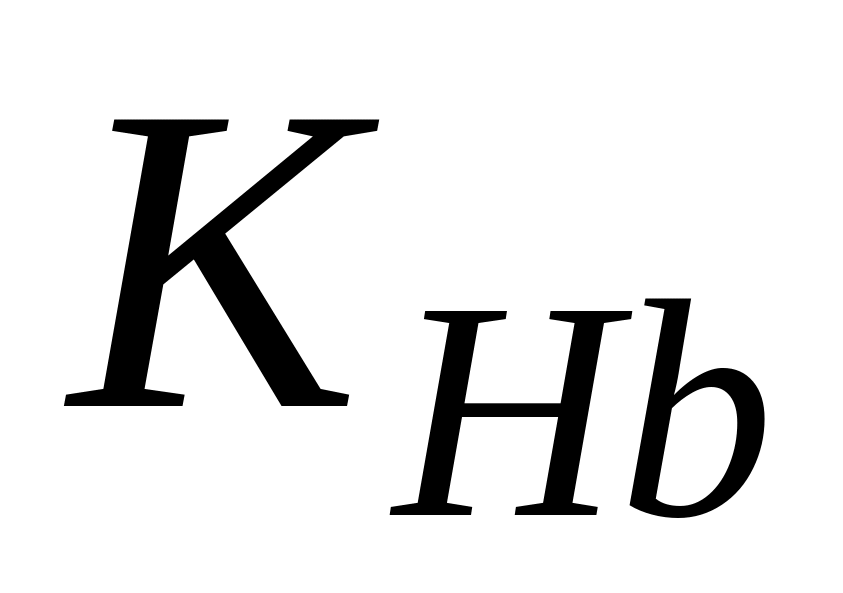

Таблиця 2.3 – Значення коефіцієнтів і
Відносна ширина шестірні |
|
|
|
|||
|
|
|
|
|
|
|
0,2 |
1,00 |
1,00 |
1,06 |
1,10 |
1,15 |
1,25 |
0,4 |
1,01 |
1,03 |
1,12 |
1,20 |
1,35 |
1,55 |
0,6 |
1,03 |
1,05 |
1,20 |
1,30 |
1,60 |
1,90 |
0,8 |
1,06 |
1,08 |
1,27 |
1,44 |
1,85 |
2,30 |
1,0 |
1,10 |
1,15 |
1,37 |
1,57 |
- |
- |
1,2 |
1,13 |
1,18 |
1,50 |
1,72 |
- |
- |
1,4 |
1,15 |
1,25 |
1,60 |
1,85 |
- |
- |
1,6 |
1,20 |
1,30 |
- |
- |
- |
- |
Для того, щоб скористатися табл. 2.3, необхідно розрахувати значення відносної ширини шестірні за формулою :
Kbd=0,5·0,25·(3,21+1)=0,53; =1,3.
Обчислюємо потрібну міжосьову відстань , мм за допомогою одержаних даних:
(мм).
На циліндричні зубчасті передачі міжосьову відстань (мм) стандартизовано за такими значеннями:
1 ряд 40; 50; 63; 80; 100; 125; 200; 250; 315; 400; 500; 630
2 ряд 71; 90; 112; 140; 160; 180; 280; 355; 450; 560.
Вибираємо стандартне значення міжосьової відстані .
Визначаємо модуль зубчастої передачі за формулою m = (0,01...0,02) · :
m = (0,01…0,02) · 125 = 1,25…2,5.
Значення m округляють до найближчого стандартного значення:
1 ряд 1,6; 2,0; 2,5; 3,0; 4,0; 5,0; 6,3; 8,0
2 ряд 1,125; 1,375; 1,75; 2,25; 2,75; 3,5; 4,5; 5,5; 7,0.
Великомодульні колеса не такі чутливі до спрацювання, менш чутливі до перевантажень, але плавність їх роботи значно гірша. Середнє значення mn=1,75.
Обчислюємо сумарне число зубців передачі, попередньо визначивши кут нахилу лінії зуба з рекомендованих значень = 8...120.
Кут =100 обираємо довільно.
;
Значення округляється до меншого цілого числа, отже =140.
Фактичний кут нахилу лінії зубців:
; .
Обчислюємо значення Z1 i Z2: , .
Визначаємо розмір колового модуля: , .
Обчислене значення не округляється.

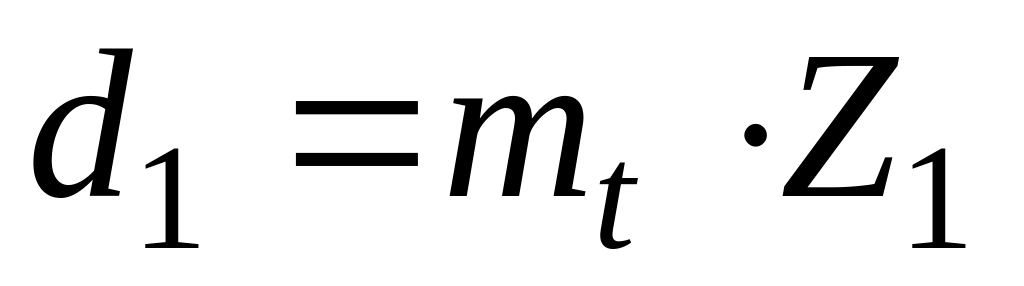

Знаходимо ділильні діаметри , діаметри вершин зубів і западин шестерні та колеса (мм):
де – коефіцієнт зміщення (0; + 0,2; +0,4).
Ділильні діаметри:
=1,79 · 33 = 59,07 (мм);
=1,79 · 107 = 191,53 (мм).

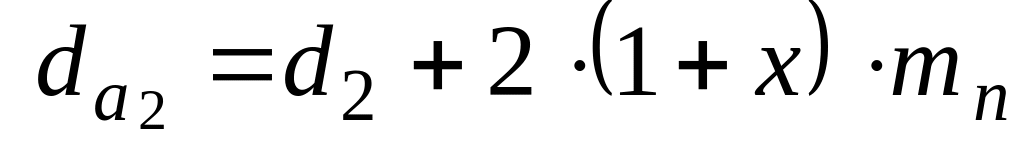

Діаметри вершин зубів:
= 59,07 + 2 · (1 + 0) · 1,75 = 62,57 (мм);
= 191,53 + 2 · (1 + 0) · 1,75 = 195,03 (мм).
Діаметри западин зубів шестерні та колеса:
= 59,07 – 2,5 · 1,75 = 54,70 (мм);
= 191,53 – 2,5 · 1,75 = 187,16 (мм).

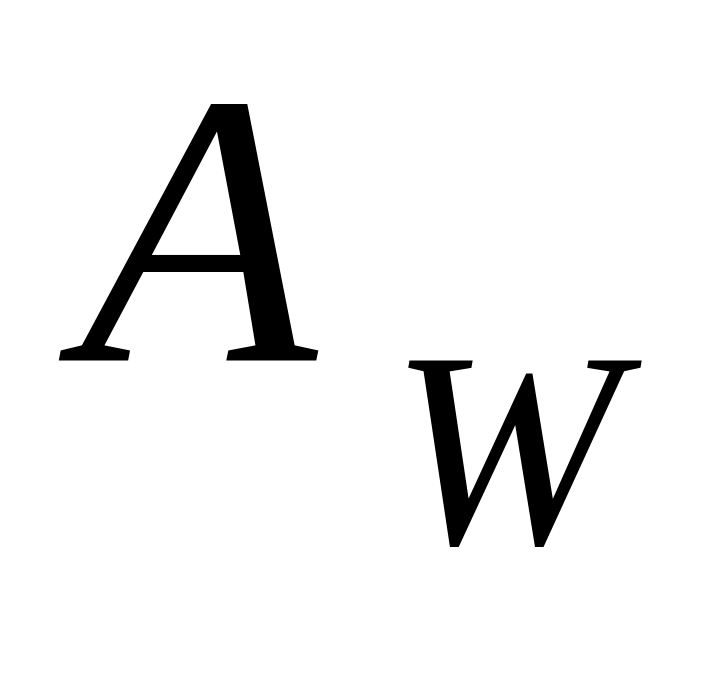

Уточнюємо міжосьову відстань:
; .
Визначаємо ширину вінців зубчастих коліс (мм):
,
Визначаємо колову швидкість (м/с) і призначаємо ступінь точності передачі (див. табл. 2.4):
де – об./хв., – м; .
Таблиця 2.4 – Рекомендації щодо вибору ступеня
