Лабораторная работа 2. Построение алгебраических и трансцендентных линий на плоскости
Часто различные линии на плоскости задаются в полярных координатах, общее уравнение которых можно записать в виде:
, где ρ,φ – полярные координаты.
Если линия задана уравнением в полярных координатах, то ее уравнение в декартовых координатах можно записать в виде:
(1)
Итак, зная уравнение линии в полярных координатах, легко построить график в декартовой системе координат. Для этого следует:
Подготовить диапазон изменения координаты φ.
Рассчитать значение функции на данном диапазоне в полярных координатах .
Рассчитать значения х и у в декартовой системе координат по формулам (1).
Выделить диапазон области определения и области значения функции, т.е. все значения х и у на рабочем листе, и воспользоваться мастером построения диаграмм. Для построения графиков лучше использовать типы диаграмм График и Точечная.
Отформатировать полученный график.
Учитывая приведенные рекомендации, легко построить также и линии на плоскости, заданные параметрически.
Задание
Построить функцию, заданную уравнением в полярных координатах:
, а = 6, φ [0, 4] с шагом 0,05.
Решение
На листе книги Excel ввести заголовки четырех столбцов: φ, р, х, у. Используя автозаполнение, в первый столбец ввести значение переменной φ от 0 до 4 с шагом 0,05. Ввести подпись и значение для константы а. В ячейку G2 поставьте число 6, которое соответствует константе.

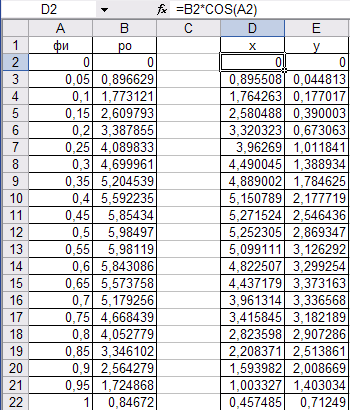

Р ис.6. Рассчитанные значения и график функции
Ввести формулы для расчета. В ячейку В2 – формулу в виде =$G$2*SIN(3*А2), в ячейку D2 – в виде =В2*COS(А2), в ячейку Е2 – в виде =В2*SIN(А2). Автозаполнением заполните столбцы B, D, E (рис.6)
Постройте график функции используя тип диаграммы Точечная. Проверьте, как изменяется вид функции при варьировании константы а.
Р ис.7
Самостоятельная работа
Используя возможности Excel, постройте функцию, заданную уравнением. Таблицу данных и график отобразите на одном листе в текстовом процессоре MS Word.
Таблица 2
Вариант |
Задание |
1 |
Декартов лист: , где шаг 0,2 |
2 |
Роза: , где шаг 0,2 |
3 |
Строфоида: , где шаг 0,2 |
4 |
Улитка Паскаля: шаг 0,2 |
5 |
Каппа: , где шаг 0,2 |
6 |
Кардиоида: , где шаг 0,2 |
7 |
Строфоида: , где шаг 0,2 |
8 |
Лемниската Бернулли: , где шаг 0,2 |
9 |
Циссоида: шаг 0,2 |
10 |
Улитка Паскаля: шаг 0,2 |
Лабораторная работа 3. Построение поверхности
Работа по построению поверхности предполагает использование следующей методики:
1. Подготовить диапазон изменения функции по двум координатам, расположив изменения одной координаты вдоль некоторого столбца вниз, а другой – вдоль прилегающей строки вправо.
2. Ввести на пересечение координат необходимую формулу для построения поверхности и воспользоваться маркером автозаполнения для ее копирования на всю область построения поверхности.
3. Выделить подготовленные данные и воспользоваться мастером построения диаграмм (тип диаграммы – Поверхность).
Задание
Построить поверхность: , где с шагом 0,1.
Решение
Подготовленный диапазон переменных x и y представлен на рис.8.
Ввести формулу для расчета (ячейка В2) =3*B$1^2-2*(SIN($A2))^2*$A2^2. Далее, применяя автозаполнение, формулу необходимо скопировать в остальные ячейки таблицы (рис.8).
Рис. 8. Фрагмент диапазона данных и рассчитанные значения функции
3 . Построить поверхность (рис. 9), используя тип диаграммы Поверхность.

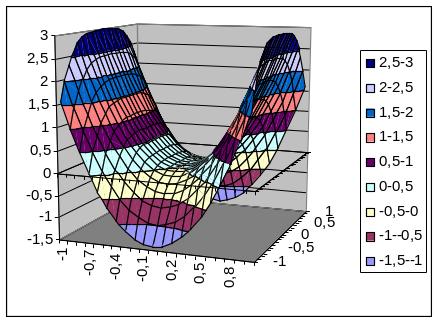

Р ис. 9. Построенная поверхность
Самостоятельная работа
Постройте поверхность, заданную функцией, где с шагом 0,1:
Таблица 3
Вариант |
Задание |
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
|
10 |
|
Таблицу данных и график отобразите на одном листе в текстовом процессоре MS Word.
