Резисторы и конденсаторы гост 2.738—74

[СТ СЭВ 863—78, СТ СЭВ 864—78]

Обозначение резисторов (рис 5)

1 – резистор постоянный: а – общее обозначение, обозначение с указанием номинальной мощности рассеяния; б – 0,05 Вт; в – 0.125 Вт; г – 0,25 Вт; д – 0,5 Вт; е – 1 Вт; ж – 2 Вт; з – 5 Вт;

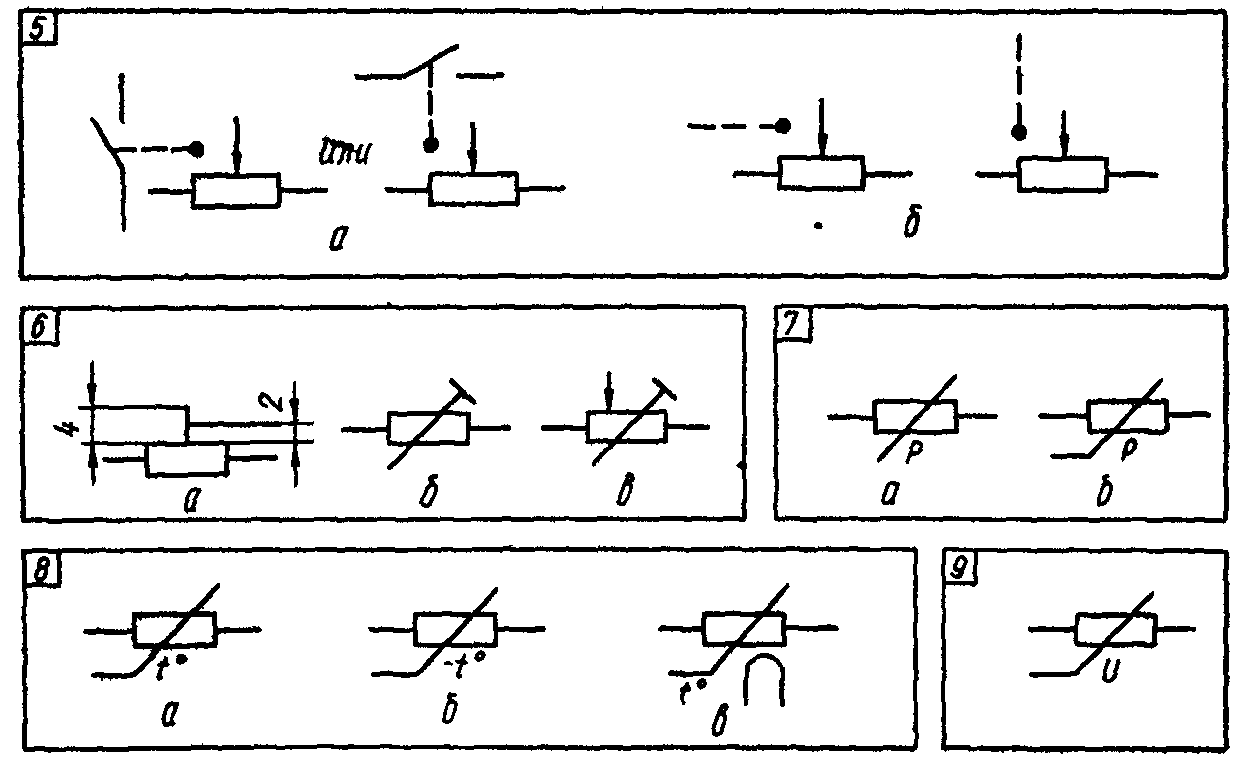

Рис. 5 Обозначение резисторов

2 – резистор постоянный с дополнительными отводами:

а – одним симметричным; б – одним несимметричным; в – двумя; г – при двух дополнительных отводах и более длинную сторону обозначения увели­чивают, например, г — резистор с шестью отводами;

3 – шунт изме­рительный;

4 – резистор переменный: в – общее обозначение; б – с разомкнутой позицией и ступенчатым регулированием; в — при рео­статном включении допускается обозначение; г – с нелинейным регу­лированием; д – с дополнительными отводами; е – с несколькими подвижными контактами, например с двумя механически не связанными; ж – механически связанными; з – сдвоенный резистор; обозначение с указанием регулирования: и – плавное; к – ступенчатое; л – с ло­гарифмической характеристикой; м – с экспоненциальной характе­ристикой; н — регулирование с помощью двигателя;

5 – резистор переменный с замыкающим контактом, изображенный:

a – совме­щение; б – разнесение;

6 – резистор построечный (а); б — подстроечный в реостатном включении; в — переменный с подстройкой;

7 – тензорезистор: а – линейный; б – нелинейный;

8 – терморезистор (термистор): a – прямого подогрева с положительным температурным коэффициентом, б – с отрицательным температурным коэффициентом; в – косвенного подогрева;

9 – варистор.

В переменных резисторах стрелка обозначает подвижный кон­такт. В обозначениях этих резисторов неиспользуемый вывод допуска­ется не изображать. В обозначениях переменных резисторов с замыка­ющим контактом (5) точка указывает положение подвижного контак­та, в котором происходит срабатывание замыкающего контакта. Замы­кание происходит при движении от точки, размыкание — наоборот.

Функциональные потенциометры (рис. 6):

1 – потенциометр функциональный: а – однообмоточный; б — с дополнительными тремя отводами; в — двухобмоточный, изображен­ный совмещенно; е – то же, разнесенно;

д – трехобмоточный с до­полнительными отводами от каждой обмотки, изображенный совмещен­но; е – при разнесенном изображении многообмоточных потенциомет­ров подвижный контакт показывают на каждой обмотке, а линию элек­трической связи, изображающую цепь подвижного контакта, изобра­жают только на одной из обмоток (для двухобмоточного потенциометра с последовательным соединением обмоток). Это же относится и к коль­цевым потенциометрам;

2 — потенциометр функциональный кольцевой замкнутый однообмоточный: а – с одним подвижным контактом и двумя отводами, б – с тремя подвижными контактами, механически не связанными; в – то же, механически связанными, г – с изолирован­ным участком, д – с короткозамкнутым участком;

3 – потенциометр функциональный кольцевой замкнутый двухобмоточный: а – с двумя отводами от каждой обмотки, изображенный совмещенно; б — то же, разнесенно.

Функциональные потенциометры предназначены для генериро­вания нелинейных непериодических функций, а кольцевые замкнутые потенциометры — для циклического генерирования нелинейных функций. Около изображения подвижного контакта допускается за­писывать аналитическое выражение для генерируемой функции, на­пример, синусный потенциометр. Линии, изображающие дополнительные отводы должны делить длинную сторону на отрезки, пропорциональные линейным (или угловым) размерам со­ответствующих участков потенциометра.

Рис. 6 Функциональные потенциометры

В многообмоточных потенциометрах подвижный контакт электри­чески контактирует со всеми обмотками. Все угловые размеры в обозначениях (углы между линиями отводов, между подвижными механически связанными контактами, размеры и расположение секторов изо­лированных или короткозамкнутых участков) должны приблизительно соответствовать угловым размерам в конструкции потенциометров.

Обозначение конденсаторов (рис. 7)

1 — конденсатор постоянной емкости: а – общее изображение; б – с обозначенным внешним электродом; в – электролитический поляризованный; г – неполяризованный; д – с тремя выводами, изоб­раженный совмещенно; е – то же, разнесенно; ж – проходной; з – опорный (нижняя обкладка соединена с корпусом прибора); и – с по­следовательным собственным резистором; к – в экранирующем корпусе с обкладкой, соединенной с корпусом, л – с выводом от корпуса; м – широкополосный; н – помехоподавляющий;

2 – конденсатор переменной емкости: а – общее обозначение; б – трехсекционный;

в – подстроечный; г – дифференциальный, д – двухстаторный; с – с подвижной обкладкой (ротором) ;

3 — вариконд; 4 — фазовращатель.

В обозначении проходного конденсатора (1, ж) дуга обозначает обкладку или корпус, а в обозначении конденсаторов переменной ёмкости в виде дуги изображают подвижную обкладку.

Рис. 7 Обозначение конденсаторов.
