Бител 1

1)Основы и средства обеспечения единства измерений.Построение поверочных схем.

единсво измерений-состояние измерений,при котором их результаты выражены в узаконенных единицах величин и погрешности измерений не выходят за установленные границы с заданной вероятность.Обеспечение единства измерений явл.задачей метрологических служб.Метрологич.служба-совокупность субъектов деятельности и видов работ,направленных на обеспечение единства измерений.

Построение поверочных схем.

Поверочная схема -это нормативно-технический или технический документ,устанавливающий соподчинение средств измерений,участвующих в передаче размера единицы от эталона или исходного образцового средства измерений рабочим средствам измерений с указанием методов и погрешности при передаче,утвержденный в установленном порядке.Создание и реализацию поверочных схем регламентирует ГОСТ 8.061-80.Разделяются на государст.и локальные.

2)Система ЕСКД

Единая система конструкторской документации (ЕСКД)— комплекс государственных стандартов, устанавливающих взаимосвязанные правила, требования и нормы по разработке, оформлению и обращению конструкторской документации, разрабатываемой и применяемой на всех стадиях жизненного цикла изделия (при проектировании, разработке, изготовлении, контроле, приёмке, эксплуатации, ремонте, утилизации).

3)Стандартные отклонения формы поверхностей.

Отклонение формы – отклонение формы реальной поверхности или реального профиля от формы номинальной поверхности или номинального профиля. Поле допуска формы - это область в пространстве или плоскости, внутри которой должны находиться все точки реально рассматриваемого элемента поверхности в пределах нормируемого участка.

О тклонение от прямолинейности:Выпуклость и вогнутость (частная форма)

О тклонение от круглости:Овальность и Огранка ( частный вид).

О тклонение от цилиндричности.

О тклонение профиля продольного сечения цилиндрической пов-ти:Конусообразность Бочкообразность Седлообразность(частвид)

О тлклонение от плоскостности.

4)Система допусков и посадок конических соединений.Инструментальные конусы.

Конус инструментальный — конический хвостовик инструмента (сверло, зенкер, фреза, развёртка) и коническое отверстие соответствующего размера (гнездо) в шпинделе или задней бабке станка. Предназначено для быстрой смены инструмента с высокой точностью центрирования и надёжностью.

Коническая посадка - характер конического соединения, определяемый зазорами или натягами в коническом соединении, получающимися после фиксации взаимного осевого положения сопрягаемых конусов.В зависимости от способа фиксации различают следующие посадки.

1. Посадка с фиксацией

-путем совмещения конструктивных элементов сопрягаемых конусов.

- по заданному осевому расстоянию между базовыми плоскостями сопрягаемых конусов.

-по заданному взаимному осевому смещению сопрягаемых конусов от их начального положения.

-по заданному усилию запрессовки, которое прилагается в начальном положении конусов.

Допуски конусов. Допуски конусов нормируют двумя способами:

1) совместным нормированием всех видов допусков - допуском Td(допуск диаметра конуса, разность между предельными max и min диаметрами конуса в одном и том же поперечном сечении);

2) раздельным установлением каждого вида допусков: Tds; AT в угловых или линейных единицах; Tfr и Tfl.Допуски Td и Tds назначают по квалитетам ГОСТ 25346-89, т.е. Td = IT и Tds = IT.Допуски формы конуса - круглости (Tfr) и прямолинейности образующих (Tfl) - ограничивают отклонения формы поперечного и отдельно продольного сечений конуса (ГОСТ 24642-81).

Билет 2

1)Основные производные и доп.ед.физ.величин в системе СИ.Кратные и дольные приставки.

Основные единицы:Длина,Масса,Время.

Производные единицы:Сила Н,Энергия Дж,Мощность ватт

Давление паскаль,Электроёмкость фарад,Магнитный поток вебер.

Дополнительные:Плоский угол радиан,Телесный угол стерадиан.

Кратные и дольные приставки:Десятичные кратные и дольные единицы образуют с помощью стандартных множителей и приставок СИ, присоединяемых к названию или обозначению единицы.кратные десять в полож степени.дольные 10 в отриц степени.

2)Стандартные отклонения расположения поверхностей.

Н оминальная поверхность – это идеальная поверхность, форма которой задана чертежом или другой технической документацией. Поверхность реальной детали может иметь отклонения от номинальной поверхности.

Отклонение от параллельности

О тклонение от перпендикулярности

О тклонение наклона плоскости

О тклонение от соосности -

О тклонение от симметричности

П озиционное отклонение -

О тклонение от пересечения осей

3)Единая Система Технологической Документации (ЕСТД) — комплекс стандартов и руководящих нормативных документов, устанавливающих взаимосвязанные правила и положения по порядку разработки, комплектации, оформлению и обращению технологической документации, применяемой при изготовлении и ремонте изделий.Назначение комплекса документов ЕСТД:создание единой информационной базы для внедрения средств механизации и автоматизации, применяемых при проектировании технологических документов и решении инженерно-технических задач;

4)Основные принципы стандартизации.

осуществляется в соответствии с принципами:

-добровольного применения стандартов;

-максимального учета при разработке стандартов законных интересов заинтересованных лиц;

-применения международного стандарта как основы разработки национального стандарта, за исключением случаев, если такое применение признано невозможным

Билет 3

1)Методы измерений:прямые,косвенные,абсолютные и относительные.

Прямое измерение — измерение, при котором искомое значение физической величины получают непосредственно.

Косвенное измерение — определение искомого значения физической величины на основании результатов прямых измерений других физических величин, функционально связанных с искомой величиной.

Абсолютное измерение- основанное на прямых измерениях одной или нескольких основных величин и (или) использовании значений физических констант.

Относительное измерение- отношения величины к одноименной величине, играющей роль единицы, или измерение изменения величины по отношению к одноименной величине, принимаемой за исходную.

2)Суммарные отклонения формы и расположения поверхностей.

Суммарное отклонение формы и расположения - отклонение, являющееся результатом совместного проявления отклонения формы и отклонения расположения рассматриваемой поверхности или рассматриваемого профиля относительно заданных баз.

Д опуск радиального биения,

торцевого биения,

биения в заданном направлении

Допуск полного радиального биения,

п олного торцевого биения

Допуск формы заданного профиля

Д опуск формы заданной поверхности

3)Система допусков и посадок метрических резьб.

Система допусков для посадок с зазором установлена ГОСТ 16093. Все отклонения и допуски отсчитываются от номинального профиля в направлении, перпендикулярном оси резьбы. По ГОСТ 16093 установлены степени точности на средний диаметр резьбы с 3-й по 10-ю в порядке убывания точности.Для обеспечения свинчиваемости средний диаметр болта необходимо уменьшить, а средний диаметр гайки увеличить в процессе обработки. Оценка годности резьбы производится набором калибров. Проходная сторона которого,имеет полный профиль и проверяет приведенный средний диаметр . Непроходной калибр имеет укороченную длину профиля и срезанный виток, контролирует наименьший средний диаметр у болта или наибольший у гайки. Поле допуска метрической резьбы состоит из обозначения поля допуска среднего диаметра (d2 или D2), указанного на первом месте, и обозначения поля допуска наружного диаметра для болта d и поля допуска внутреннего диаметра для гайки D1 : Например: 7g6g; 5H6H. Если обозначение поля допуска диаметра выступов совпадает с обозначением поля допуска среднего диаметра, то оно в обозначении поля допуска резьбы не повторяется : 6g; 6H

4)Активный и пассивный контроль

Контроль активный, контроль деталей непосредственно в процессе обработки на станке или вне станка, дающий информацию о необходимости изменения режимов обработки или подналадки станка (изменение положения между инструментом и деталью). Название «активный» этот вид контроля получил по степени участия в технологическом процессе обработки.

Пассивный контроль-контроль,который проводится после завершения технологического цикла обработки детали.

Билет №4

1. Понятие метрологии.Осн.задачи.Метрология - наука об измерениях, методах и средствах обеспечения их единства и способах достижения требуемой точности. В зависимости от решаемых задач различают три раздела метрологии: теоретический, законодательный и прикладной.

2. Обоз.допусков и располож поверх

Допуск формы	Допуск прямолинейности
	Допуск плоскостности
	Допуск круглости
	Допуск цилиндричности
	Допуск профиля продольного сечения
Допуск расположения	Допуск параллельности
	Допуск перпендикулярности
	Допуск наклона
	Допуск соосности
	Допуск симметричности
	Позиционный допуск
	Допуск пересечения осей

Суммарный допуск формы и расположения	Допуск радиального биения, торцевого биения, биения в заданном направлении
	Допуск полного радиального биения, полного торцевого биения
	Допуск формы заданного профиля
	Допуск формы заданной поверхности

3. Методы измерения и контроля резьбовых деталей.В резьбе измеряют и контролируют наружный, внутренний и средний диаметры, шаг и угол профиля: из них основными элементами резьбы являются: наружный и средний диаметры, шаг и угол профиля резьбы. Для измерения шага резьбы применяют измерительную линейку и резьбомер. Резьбомер  состоит из набора стальных пластинок, из которых каждыя снабжена вырезами, точно соответствующими профилю резьбы определенного шага. На каждой пластинке выбиты цифры, указывающие на шаг резьбы в миллиметрах или число витков, нарезанных на длине одного дюйма. При измерении шага прикладывают пластинку к проверяемой резьбе параллельно ее оси. Резьбовые калибры. Наилучшим инструментом для контроля резьб являются резьбовые калибры - нормальные и предельные. Наружная резьба проверяется нормальным резьбовым кольцом а внутренняя - нормальной резьбовой пробкой  Правый гладкий конец пробки служит для проверки диаметра отверстия под резьбу, а левый резьбовой конец - для проверки самой резьбы. Правильность резьбы нормальными калибрами определяют на ощупь по отсутствию качания и трудности свинчивания калибра и детали. Значительно более точна и производительна проверка резьбы предельными резьбовыми калибрами. Наружную резьбу проверяют предельными резьбовыми скобами. Такая скоба имеет две пары роликов: передняя пара является проходной, а задняя – непроходной

4. Виды погрешностей средств измерения.Погрешности делятся на абсолютные и относительные. Абсолютная погрешность измерения — погрешность, выраженная в единицах измеряемой величины. относительная погрешность измерения— отношение абсолютной погрешности измерения к истинному значению измеряемой величины или результату измерений.Так же есть приведенная погрешность средства измерения — отношение абсолютной погрешности средства измерения в данной точке диапазона СИ к нормирующему значению этого диапазона. По характеру появления: Грубой погрешностью измерений (промахом) называют погрешность измерения, существенно превышающую ожидаему при данных условиях погрешность. Систематическая погрешность измерения — составляющая погрешности измерения, остающаяся постоянной или же закономерно изменяющаяся при повторных измерениях одной и той же величины. Случайной погрешностью измерения называется составляющая погрешности измерения, изменяющаяся случайным образом (по знаку и значению) при повторных измерениях одной и той же шпчины Инструментальная погрешность измерения — составляющая погрешности измерения, обусловленная несовершенством применяемого СИ: Методическая погрешность измерений — составляющая погрещности измерений, обусловленная несовершенством метода измерений. Субъективная (личная) погрешность измерения — составляющим погрешности измерения, обусловленная индивидуальными особенностями оператора, т. е. погрешность отсчета оператором показаний по шкалам СИ.

Билет №5

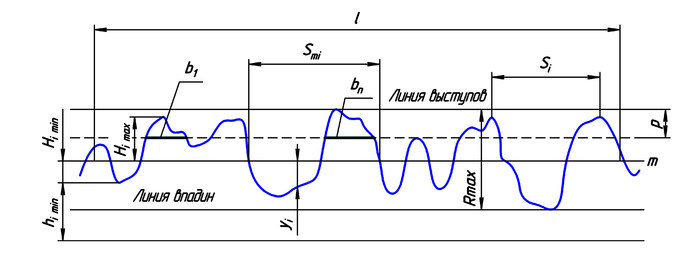

1.Стандартные показатели шераховатости поверх.

Ra — среднее арифметическое отклонение профиля;

Ra=1ni=1nyi

Rz — высота неровностей профиля по десяти точкам;

Rz=(i=15Hi max-i=55Hi min)\5

Rmax — наибольшая высота профиля;

Sm — средний шаг неровностей;

S — средний шаг местных выступов профиля;

tp — относительная опорная длина профиля, где p — значения уровня сечений профиля из ряда 10; 15; 20; 30; 40; 50; 60; 70; 80; 90%.

tp=1li=1nbi

Ra, Rz и Rmax определяются на базовой длине l которая может принимать значения из ряда 0,01; 0,03; 0,08; 0,25; 0,80; 2,5; 8; 25мм.

Параметр Ra является предпочтительным.

2. Честно искал 2.5 часа все хуйня…

3. Международная организация по стандартизации ИСО (ISO) создана в 1946 году.Имеет неправительственный характер. При создании организации и выборе ее названия учитывалась необходимость того, чтобы аббревиатура наименования звучала одинаково на всех языках. Для этого было решено использовать греческое слово isos - равный. Вот почему на всех языках мира Международная организация по стандартизации имеет краткое название ISO (ИСО).

Главная цель ИСО - содействие стандартизации в мировом масштабе для облегчения международного товарообмена и взаимопомощи, а также для расширения сотрудничества в области интеллектуальной, научной, технической и экономической деятельности путем разработкимеждународных стандартов. Членами ИСО являются не правительства, а национальные организации по стандартизации. Главными структурными подразделениями ИСО являются технические комитеты, подкомитеты и рабочие группы, выполняющие основной вид деятельнсти - разработку международных стандартов.

Международная электротехническая комиссия МЭК (IEC) создана в 1906 году. Цель деятельности - содействие международному сотрудничеству по вопросам стандартизации в области электротехники, радиоэлектротехники и связи. В отличие от ИСО, МЭК состоит из национальных комитетов, которые представляют интересы всех отраслей промышленности. В качестве таких национальных комитетов выступают национальные организации по стандартизации. Между ИСО и МЭК заключено соглашение по разграничению сфер деятельности. Бюджет ИСО и МЭК складывается из взносов стран и от продажи международных стандартов.

Международный союз электросвязи МСЭ (ITU) — это международная организация, координирующая деятельность государственных организаций и коммерческих компаний по развитию сетей и услуг электросвязи в мире. Корни МСЭ уходят в 60-е гг. XIX в., когда была подписана первая Международная телеграфная конвенция (1865 г.). Большим достижением МСЭ является принятие в 1999 г. Рекомендаций по системе телевидения высокой четкости. В ней зафиксированы базовые параметры (число строк разложения, формат кадра, система развертки) телевидения XXI века. Парк стандартов МСЭ составляет 1500 единиц.

Европейская организация по качеству ЕОК (EOQ) создана в 1957 году. Хотя по названию она является региональной, но фактически представляет собой мировую международную организацию. Цель деятельности - как межотраслевые проблемы качества (система управления качеством, методы оценки качества и др.), так и проблемы качества применительно к отрасли (авиационная, автомобильная, пищевая и др.).

Европейский комитет по стандартизации СЕН (CEN) создан в 1961 году. Основная цель СЕН - содействие развитию торговли товарами и услугами путем разработки европейских стандартов (евронорм, EN). Другие цели: единообразное применение в странах-членах СЕН международных стандартов ИСО и МЭК, сотрудничество со всеми европейскими организациями по стандартизации, предоставление услуг по сертификации на соответствие европейским стандартам (евронормам). Один из принципов работы СЕН - обязательное использование международных стандартов ИСО как основы для разработки евронорм либо дополнение тех результатов, которые достигнуты в ИСО.

Европейский комитет по стандартизации в электротехнике СЕНЭЛЕК (CENELEK) создан в 1971 году. Основная цель организации - разработка стандартов на электротехническую продукцию. Стандарты СЕНЭЛЕК - необходимое средство для создания единого европейского рынка.

Европейский институт по стандартизации в области электросвязи ЕТСИ (ETSI) начал свою деятельность в 1988 году. Основная задача организации - поиск общих стандартов для создания комплексной инфраструктуры электросвязи. Эта инфраструктура призвана обеспечить полную совместимость любого оборудования и услуг, предлагаемых потребителям. По своему статусу это некоммерческая организация, деятельность которой регулируется французским законодательством (по местонахождению института).

Государственный стандарт — основная категория стандартов в СССР, сегодня межгосударственный стандарт в СНГ. Принимается Межгосударственным советом по стандартизации, метрологии и сертификации (МГС).

Гос метрол контроль и надзор - осуществляется с целью соблюдения правил законодательной метрологии Государственный метрологический контроль (ГМК) включает:

• утверждение типа СИ;

• поверка СИ;

• лицензирование деятельности на право изготовления, ремонта, продажи и проката СИ.

Утверждение типа СИ – решение (уполномоченного на это государственного органа управления) о признании типа СИ узаконенным для применения на основании их испытаний государственным научным метрологическим центром или другой организацией, аккредитованной на этот вид деятельности Решение утверждается и удостоверяется сертификатом. Утвержденный тип СИ вносится в Государственный реестр СИ.  Поверка СИ – установление органом ГМС (или другим официально уполномоченным на то органом, организацией) пригодности СИ к применению на основании экспериментально определяемых метрологических характеристик и подтверждения их соответствия установленным обязательным требованиям. Перечни групп СИ, подлежащих поверке, утверждаются в установленном порядке. Право поверки СИ может быть предоставлено аккредитованным метрологическим службам юридических лиц. Порядок аккредитации определяется Правительством РФ. Поверка осуществляется физическим лицом, аттестованным в качестве поверителя органом Государственной метрологической службы. Положительные результаты поверки СИ удостоверяются поверительным клеймом или свидетельством о поверке. Поверительное клеймо может наноситься как на приборы, так и на сопроводительные документы на приборы (паспорта, технические описания и т.п.).

Различают несколько видов поверки:

• первичная поверка, которой подвергаются СИ, изготовленные и отремонтированные в РФ или ввезенные по импорту;

• периодическая поверка, которой подлежат приборы, находящиеся в эксплуатации;

• внеочередная поверка проводится в некоторых случаях (повреждение поверительного клейма, ввод в эксплуатацию СИ после хранения и т.п.);

• инспекционная поверка – это поверка при осуществлении ГМН.

Лицензирование – выполняемая в обязательном порядке процедура выдачи лицензии на осуществление деятельности на какой-либо вид деятельности. Деятельность по изготовлению, ремонту, продаже и прокату СИ, применяемых в сферах распространения ГМКиН, может осуществляться юридическими и физическими лицами лишь при наличии лицензии. Основанием для выдачи лицензии служит заявление юридического или физического лица и положительные результаты проверки условий осуществления лицензируемого вида деятельности.

Государственный метрологический надзор (ГМН) осуществляется за:

• выпуском, состоянием и применением СИ;

• соблюдением метрологических правил и норм;

• количеством товаров, отчуждаемых при совершении торговых операций (переход -материальных ценностей от одного лица к другому);

• за количеством фасованных товаров в упаковках любого вида при их фасовке и продаже.

Основная цель ГМН – защита интересов граждан и государства от отрицательных последствий, вызванных недостоверными результатами измерений. Функции ГМН возложены на органы Государственной метрологической службы. ГМКиН осуществляют должностные лица Госстандарта – госу-дарственные инспекторы по ОЕИ.

Состав и деятельность ГСИ регламентируется ГОСТ Р 8.000 2000 «государственная система обеспечения единства измерений (ГСИ)». Ниже рассмотрены основные положения и структура указанного стандарта. Основные определения  В разделе 2 ГОСТ приведены основные термины и сокращения, которые применяются в данном стандарте. Общие положения В разделе 3 указывается, что эта деятельность осуществля-ется в соответствии с Конституцией РФ, Законом «Об обеспечении единства измерений» и нормативными документами ГСИ.  Установлены следующие уровни ГСИ: государственный, федеральных органов исполнительной власти, юридического лица. ГСИ состоит из следующих подсистем: правовая, техническая, организационная. Цель ГСИ – создание общегосударственных правовых, нормативных, организационных и экономических условий для решения задач по ОЕИ. Основные задачи ГСИ:

• научные исследования по воспроизведению и передачи размеров единиц;

• установление систем единиц, основных понятий и терминов метрологии;

• создание и совершенствование эталонов и систем передачи размеров единиц;

• осуществление ГМНиК;

• аккредитация метрологических служб.

Состав ГСИ:  ГСИ включает в себя следующие подсистемы:

• Правовая подсистема – комплекс взаимосвязанных законодательных и подзаконных актов по ОЕИ

• Техническая подсистема:

  1. совокупность эталонов единиц величин;

  2. совокупность стандартных образцов свойств вещества;

  3. совокупность исследовательских, эталонных, измерительных, поверочных лабораторий.

• Организационная подсистема:

  1. государственная метрологическая служба;

  2. иные госслужбы ОЕИ;

  3. метрологические службы федеральных органов.

4. Понятие накопленной погрешности шага зубчатого колеса.Наибольшая алгебраическая разность значений погрешностей шагов при повороте на определённый угол или поступательном перемещении на определённую длину.

Билет № 6

1. Виды размеров,предельные отклонения.Понятие о допусках и посадках.Номинальным размером называется основной (расчетный) размер, показанный на чертеже. Он обычно указывается на чертеже целыми числами миллиметра, но иногда встречаются и доли миллиметра. Действительный размер - это размер готовой детали, определенный в результате непосредственного измерения. Предельное отклонение — алгебраическая разность между предельным и соответствующим номинальным размерами. Различают верхнее и нижнее предельные отклонения. Допуск — разность между наибольшим и наименьшим предельными значениями параметров(размеров, массовой доли, массы), задаётся на геометрические размеры деталей, механические, физические и химические свойства. Назначается (выбирается) исходя из технологической точности или требований к изделию (продукту). Любое значение параметра, оказывающееся в заданном интервале, является допустимым. В российских стандартах допуск — абсолютная величина. Посадка с (гарантированным) зазором — соединение с гарантированным зазором, то есть наименьший допустимый размер отверстия больше наибольшего предельного размера вала или равен ему. Обозначаются от а до h (от А до H). Переходная посадка — соединение с возможным зазором или натягом в зависимости от действительных размеров вала и отверстия. Обозначаются от j до n (от J до N).

Посадка с (гарантированным) натягом — соединение с гарантированным натягом, то есть наибольший допустимый размер отверстия меньше наименьшего допустимого размера вала или равен ему. Обозначаются от p до z (от P до Z).

2. Комплексный контроль резьб.Комплексный контроль резьб выполняют либо с помощью предельных калибров, либо с помощью проекторов и шаблонов с предельными контурами.

3.Средства измерения углов и их метрологические показатели. Угловые меры изготавливают в виде прямых призм и применяют для контроля углов и градуировки угломерных инструментов и угловых шаблонов. Угловые меры аналогичны рассмотренным ранее плоскопараллельным концевым мерам длины. Угловые меры выпускают в виде наборов с градацией углов через 2°, 1°,15′ и различными номинальными значениями углов. Изготавливают угловые меры четырех классов точности (00, 0, 1, 2) и аттестуют на разряды. Угловые меры могут притираться друг к другу, но их сцепление менее надежно, чем у плоскопараллельных концевых мер длины, поэтому блоки угловых мер соединяют друг с другом при помощи специальных приспособлений. Для контроля углов методом непосредственной оценки в машиностроении широко применяют угломеры с нониусом. Эти угломеры выпускают двух типов: УН – для измерения наружных и внутренних углов и УМ – для измерения только наружных углов

4.Виды зубчатых передач по назначению и их осн.Показатели.

Прямозубые колёса применяют в следующих случаях:

1) при невысоких и средних окружных скоростях,

2) при большой твёрдости зубьев (когда динамические нагрузки от неточностей изготовления невелики по сравнению с полезными),

3) также применяются в открытых и планетарных передачах.

Хотя максимальные окружные скорости прямозубых колёс могут доходить до 15 м/с, наиболее часто применяются скорости до 5 м/с. Одним из достоинств прямозубой передачи является отсутствие осевых усилий.

Косозубая передача используется обычно в следующих случаях:

1) если нельзя подобрать цилиндрическую прямозубую пару со стандартным модулем при заданных межосевом расстоянии и передаточном отношении;

2) в случае необходимости иметь малое колесо с небольшим числом зубьев при одновременно высоких требованиях к плавности и равномерности передачи;

3) при повышенных окружных скоростях колёс (при средних и высоких скоростях) и требованиях в отношении бесшумности передачи;

4) при больших передаточных отношениях

Косозубые и шевронные зубчатые колёса в зависимости от качества изготовления могут применяться при окружных скоростях до 30 м/с. Косозубые передачи иногда используются при малых окружных скоростях. Это объясняется некоторыми их преимуществами перед прямозубыми: одновременно в зацеплении находится несколько зубьев, передача вращения происходит более плавно, уменьшаются динамические нагрузки, возникающие вследствие неточности изготовления колёс. Кроме того, изготовление косозубых колёс не требует специального оборудования и оснастки. Одним из недостатков косозубых колёс является наличие осевого усилия, что вызывает необходимость усиления подшипниковых узлов и вала. Поэтому при больших осевых усилиях при передачи больших мощностей рационально применение более сложных шевронных передач, в которых осевые усилия скомпенсированы.

Цилиндрические передачи с косозубыми (винтовыми) колёсами могут быть как с параллельными осями колёс, так и с пересекающимися.

Вариант с пересекающимися осями колёс возможен в следующих случаях.

1. Оси колёс скрещиваются под углом 90º. В этом случае угол наклона зубьев ведущего колеса больше, чем у ведомого.

2. Оси скрещиваются под углом не равным 90º.  В этом случае угол наклона зубьев ведущего колеса больше, чем угол наклона зубьев ведомого колеса. Возможны три сочетания колёс:

а) ведущее колесо винтовое, ведомое - прямозубое;

б) зубья обоих колес винтовые одного направления;

в) зубья обоих колес винтовые разного направления.

Цилиндрические передачи с внутренним зацеплением

По сравнению с передачами наружного зацепления цилиндрические передачи с внутренним зацеплением имеют во много раз меньшее относительное скольжение рабочих поверхностей зубьев, меньшее удельное давление между рабочими поверхностями зубьев и меньшие размеры при сравнительно большом передаточном отношении и малом межцентровом расстоянии. Однако они не получили большого распространения, поскольку они более сложны в изготовлении и при их применении не обеспечивается достаточная жесткость валов вследствие консольного расположения колеса и шестерни.

Билет 10
