3. Схемы полей допусков для различных видов посадок.
Для посадок с зазором характерно то, что поле допуска отверстия располагается выше поля допуска вала.
Отв.
Отв.
Вал
Вал
Отв.
0
+
Вал
Для посадок с натягом характерно то, что поле допуска вала располагается выше поля допуска отверстия.
Вал
Отв.
Вал
0 +
Вал
Отв.
Отв.
Переходные посадки:
Отв.
Вал
Вал
Отв.
0 +
Вал
Отв.
Вал
Отв.
Вал
Отв.
0 +
Вал
Отв.
4.Системы допусков углов.
1) Стандартные нормальные углы.
-
Ряд 1
Ряд 2
Ряд 3
300
400
350
450
500
550
600
900

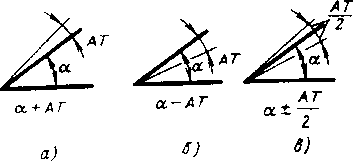

2)поле допуска
Билет №18
1.Понятие доверительного интервала и доверительной вероятности.
Доверительным называется интервал, который с заданной надежностью покрывает оцениваемый параметр.
Для оценки математического ожидания случайной величины , распределенной по нормальному закону, при известном среднем квадратическом отклонении служит доверительный интервал
где
- точность оценки, n
- объем выборки, x*-
выборочное среднее, t-
аргумент функции Лапласа, при котором
Доверительная вероятность показывает с какой вероятность данное значение попадает в нужный интервал.
p≈0,9973 (99,73%).
2.Классификация координатно-измерительных машин. Особенности их конструкции.
Координатно-измерительная машина (КИМ) представляет собой устройство для измерения физических, геометрических характеристик объекта. Машина может управляться вручную оператором или автоматизировано компьютером. Измерения проводятся посредством зонда, прикрепленного к подвижной оси машины.
Координатно-измерительные машины (КИМ) делятся на КИМ контактного и бесконтактного типа.
1) КИМ контактного типа делятся на:
а) КИМ с контактными щупами.

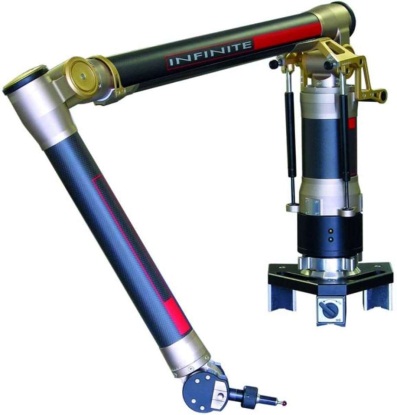

б) КИМ типа « Измерительная рука»
2) КИМ бесконтактного типа:
а) С лазерным измерителем:
- 1-точечный
- 2-сканирующий.
б) Системы технического зрения (СТЗ)
-1 – с 1ССД камерой
-2 – с 2 ССД камерами.
3.Понятие и измерение кинематической точности зубчатого колеса.
Кинематическая точность характеризуется полной погрешностью углов поворота находящихся в зацеплении колёс за один оборот. Комплексным показателем нормы кинематической точности является кинематическая погрешность. Для обеспечения кинематической точности предусмотрены нормы, ограничивающие кинематическую погрешность передачи и кинематическую погрешность колеса.
Кинематическая погрешность передачи Fкпп – разность между действительным и номинальным углами поворота ведомого зубчатого колеса передачи. Выражается в линейных величинах длинной дуги его делительной окружности.
Кинематическая погрешность зубчатого колеса (Fкпк) – есть разность между действительным и номинальным углами поворота зубчатого колеса на его рабочей оси, ведомого измерительным зубчатым колесом при номинальном взаимном положении осей вращения этих колёс; Fкпк выражается в линейных величинах дуги делительной окружности.
КПП=КПК1 + КПК2.
