23.Защита трубопроводов от внутренней коррозии.
Добиться повышения надежности и снижения аварийности промысловых трубопроводов можно только за счет применения комплексных мер. Среди них основной, по-видимому, можно считать смену материала труб на коррозионно-устойчивый, а также применение труб с антикоррозионным покрытием, то есть технические способы защиты.
Защита от внутренней коррозии:
1. Технические способы защиты (применение пластмассовых, пластиковых, армированных труб) Теплопроводность стеклопластика в 250 раз меньше, чем у металла, то есть он обладает повышенными теплоизоляционными характеристиками.
2. Технологическая защита трубопроводов (путевой сброс свободной воды, то есть отбор воды во всех точках технологической схемы, где она выделяется в виде свободной фазы, что позволяет снизить нагрузки на сепараторы последующий ступеней, отстойники, печи)
24.Защита трубопроводов от внешней коррозии.
Способы защиты трубопроводов от наружной коррозии подразделяются на пассивные и активные.
Пассивные способы защиты предусматривают изоляцию наружной поверхности трубы от контакта с грунтовыми водами и от блуждающих электрических токов, которая осуществляется с помощью противокоррозионных диэлектрических покрытий, обладающих водонепроницаемостью, прочным сцеплением с металлом, механической прочностью. Для изоляции промысловых трубопроводов применяют покрытие на битумной основе и на основе полимеров.
Активные способы защиты трубопроводов от наружной коррозии предусматривают создание такого электрического тока, в котором весь металл трубопровода, несмотря на неоднородность его включений, становится катодом, а анодом является дополнительно размещенный в грунте металл. Существуют два вида активной защиты трубопроводов от наружной коррозии — протекторная и катодная.

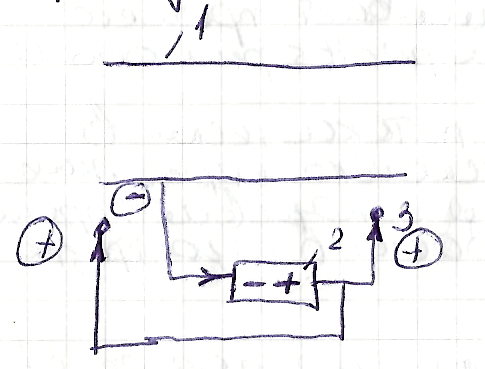

Схема катодной защиты трубопровода.
1-трубопровод; 2-источник постоянного тока;3-анод;
При протекторной защите рядом с трубопроводом размещают более активный металл (протектор), который соединяют с трубопроводом изолированным проводником. Протекторы изготовляют из цинка, алюминия или магниевых сплавов. При катодной защите с помощью источника постоянного тока (катодной станции) (рис.35). создают разность потенциалов между трубопроводом и размещенными рядом с трубопроводом кусками металла (обычно обрезки старых труб, металлолом) так, что на трубопровод подается отрицательный заряд, а на куски металла -— положительный. Таким образом, дополнительно размещаемый в грунте металл как в протекторной, так и в катодной защите, является анодом и подвергается разрушению, а наружная коррозия трубопровода не происходит.

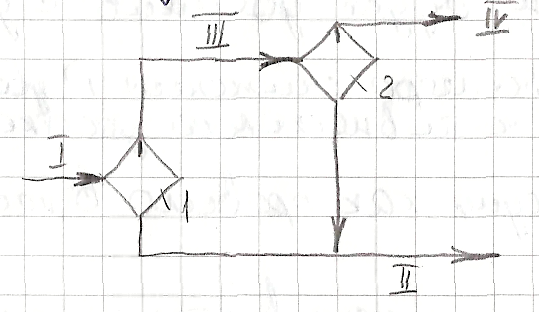

25.Схема предварительного разгазирования нефти. Понятие сепарации и ступени сепарации.
I
–нефтегазовая смесь
II –разгазированная нефть
III –газ с конденсатом
IV –«сухой» газ
1 – Нефтегазовый сепаратор
2 – газовый сепаратор
Разгазирование нефти при определенных Р и Т, называется сепарацией нефти. Сепарация начинается, как только Р в потоке снижается до Рнас нефти газом это может произойти и в стволе, и в пласте, и в трубопроводе.
Выделение газа из нефти будет увеличиваться с уменьшением Р. Объем выделившегося газа по мере снижения Р увеличивается и превышает объем жидкости в несколько десятков раз.
Сепарацию нефти осуществляют, как правило, в несколько ступеней.
Ступенью сепарации, называют отделение нефти от газа при определенных Р и Т. Нефтегазовую смесь сепарируют сначала при высоких Р на 1-ой ступени сепарации, где выделяется основная масса газа, затем нефть поступает на сепарацию при среднем и низком Р-х, где она окончательно разгазируется.
В технологических режимах, когда перед разгазированием нефть подогревают, такая сепарация называется горячей.
От проведения процессов сепарации зависят потери легких фракций нефти при последующем транспорте и хранении. При однократном, т.е с резким снижением Р, с потоком газа уносится тяжелые углеводороды (С6 и выше).
При ступенчатой сепарации подбором Р на ступенях можно достигнуть выделение только свободного газа, что приводит к минимальным потерям бензиновых фракций нефти, число ступеней сепарации зависит от физико-химической характеристики пластовой нефти, требований предъявляемых к товарной нефти, и в каждом конкретном случае определяется расчетом исходя из условия достижения наилучших технико-экономических показателей.
