1.Предназначение системы сбора и подготовки скважинной продукции
Система сбора и подготовки предназначены и должны обеспечивать:
автоматич измерение кол-ва нефти, газа и воды по каждой скважине.
герметизированный сбор нефти газа и воды от скважины к магистральному трубопроводу
доведение нефти газа и пласт воды на технологических установках до нормальной товарной продукции. Автоматич учет товарн продукции и передачи его транспортным организациям.
возможность ввода в эксплуатацию, части м/я с полной утилизацией попутного нефтяного газа.
Надежность эксплуатации технологических установок, возможность полной их автоматизации
Изготовление основных узлов системы сбора и подготовки индустриальным способом в блочном и модульном исполнении с полной автоматизацией технологического процесса.

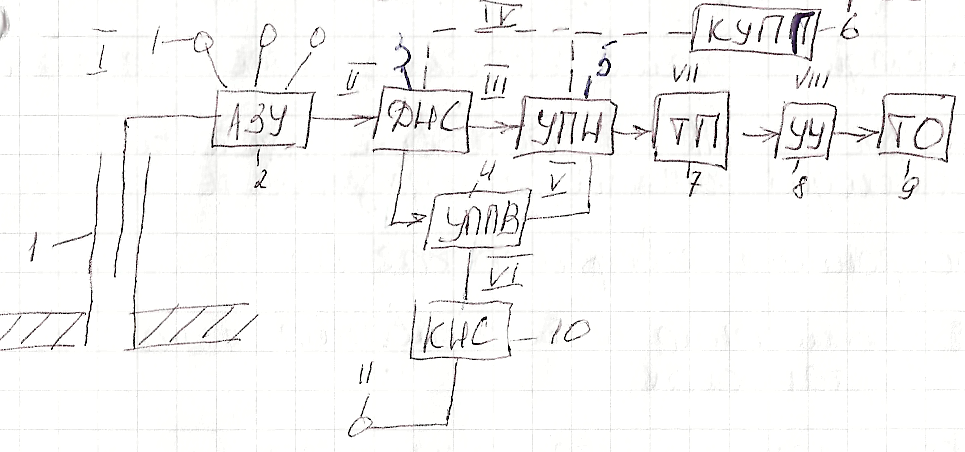

2.Основные элементы системы сбора (схема).
Элементы сбора и подготовки:
I- Участок от устья добывающих скважин до групповых замерных установок (ГЗУ), здесь продукция скважин в виде трехфазной смеси (нефть, газ, вода) по отдельным трубопроводам перекачивается до узла первичного замера и учета продукции.
II Включает участок от ГЗУ до дожимных насосных станций (ДНС), где продукция скважин разделяется на жидкую и газовую фазы (первая ступень сепарации). После ГЗУ подача СКВ продукции может производиться 2 способами: однотрубное (когда нефть газ и вода движется в одной трубе до ДНС) и 2-х трубная система (в одной нефти и воды во II-й газ)
ДНС служит для: 1. транспортировки скважин продукции до установок УППВ и КУПГ. 2. На ДНС идет отделение газа и в последнее время идет отделение воды (частичное).
III. ДНС - УКПН. Данный элемент включает участок от ДНС до установки комплексной подготовки нефти (УКПН). В некоторых нефтяных регионах такой узел называют «центральный пункт сбора продукции (ЦПС)».
На УПН происходит: 1. дальнейшее разгазирование нефти; 2. получения нефти товарного процесса; 3.обезвоживание и обессоливание на спец-х установках
IV На КУПГ газ поступает из ДНС и УПН и происходит обезвоживание и транспортировки (подготовка) на ГПЗ.
V УППВ. Служит для подготовки воды, д/закачки в скважину д/ППД. Происходит отделение осадков нефти, очистка от обессоливания.
VI КНС. Для закачки воды в пласт, д/ППД
VII ТП. Для сбора товарной нефти с нескольких установок подготовки нефти.
VIII УУТП-узел учета товарной продукции и сдача его ТО

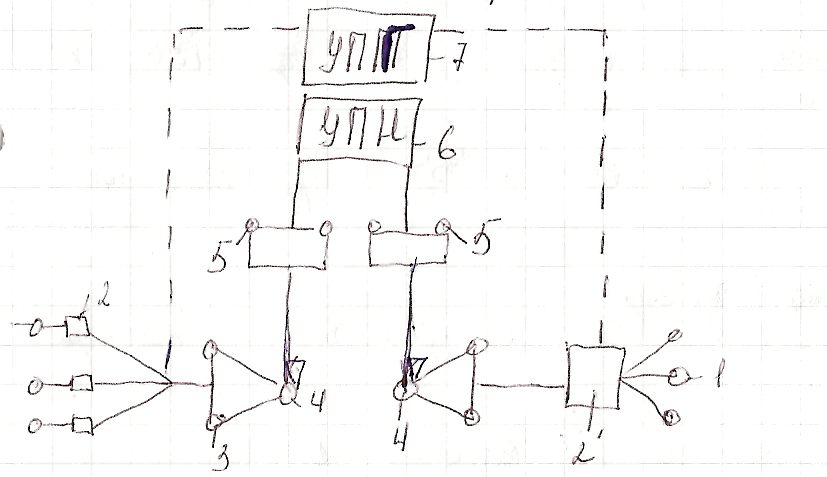

3.Схема самотечной двухтрубной системы сбора нефти.
1-скв, 2-индивидуальное замерное устройство, 2а-групповые замерные устройства, 3-негерметичные резервуары д/сбора нефти, 4-насосы, 5—сырьевые резервуары, 6-УПН, 7-УПГ.
Негермитизированные системы сбора используются на старых месторождениях и переводятся в наст. Время на герметизированную.
Недостатики данной системы:
на начальном этапе начинает выдляться самотечная транспортировка нефти и газа. В этом случае скорость потоков нефти невелика и происходит интенсивное отложение мех. Примесей, солей и парафинов нефтепроводов, уменьшая при этом их сечение.
Большие потери от испарения легких фракций достигает до 3 % от общей скорости нефти.
самотечные системы трудно поддается автоматизации, тк нет автоматич-х режимов.
требует большее кол-во обслуживающего персонала.
Преимущества:
сравнительно точное измерение скорости продукции
