31.Определение эффективности работы сепаратора.
Эффективность сепаратора характеризуется степенью убывания нефти за счет разгазирования и увеличения газа.
, где - расходы нефти до разгазирования и после.
,где -массовые расходы газа до и после разгазирования.
К показателем эффективности работы нефтегазового сепаратора относится удельный унос капельной жидкости потоком газа и удельный унос свободного газа потоком нефти.
; , где - объемные расходы жидкости и газа уносимые из сепаратора (см3/ч).
- объемные расходы нефти и газа выходящие из сепаратора (м3/ч).
Рекомендуемый см3/м3
- недолжен превышать 50
32.Конструкция вертикального сепаратора.
I –входит нефтегазовая смесь.
II –выход газа.
III –разгазированная нефть
IV –сброс шлама.
А – Сепарационная секция
Б – Осадительная секция
В – Секция сбора и вывода нефти
Г – Каплеуловительная секция
1 –корпус.2 –раздаточный коллектор.3 –поплавок уровня (уровнемер).4 –наклонные плоскости.5 –дренажная труба.6 – вход нефтегазовой смеси.7 –регулятор Р.8 –перегородка выравнивающая скорость газа.9 –жалюзийный каплеуловитель.10 –люк-лаз.11 – регулятор уровня нефти 12 –предохранительный клапан
33.Конструкция горизонтального сепаратора.
I –входит нефтегазовая смесь.II –выход газа.
III –разгазированная нефтьIV –сброс шлама.
1 – вход нефтегазовой смеси.2 – наклонные полки.
3 – жалюзийный каплеуловитель (отбойник).4 – перегородка для выравнивания потока газа.5 –патрубок для вывода газа.
6 – люк-лаз.7 –датчик уровнемера.8 –перегородка для предотвращения прорыва неочищенного газа.9 –патрубок для вывода конденсата.
10 – патрубок для вывода шлама
34.Конструкция горизонтального сепаратора с упог.
I –входит нефтегазовая смесь.
II –выход газа.
III –разгазированная нефть
IV –сброс шлама.
1 – наклонная труба сборного коллектора.
2 –газоотводная вилка (УПОГ – устройство предварительного отбора газа).
3 – каплеотбойник.
4 –плоский диффузор.
5 – жалюзийные каплеотбойники.
6 – наклонные плоскости или полки.
7 – патрубок слива конденсата из каплеотбойника.
35.Конструкция гидроциклонного сепаратора.
1 – емкость сборная.2 –входящий патрубок с циклонным элементом.3 –циклонный элемент.4 – наклонные полки (плоскости).5 – каплеотбойник.

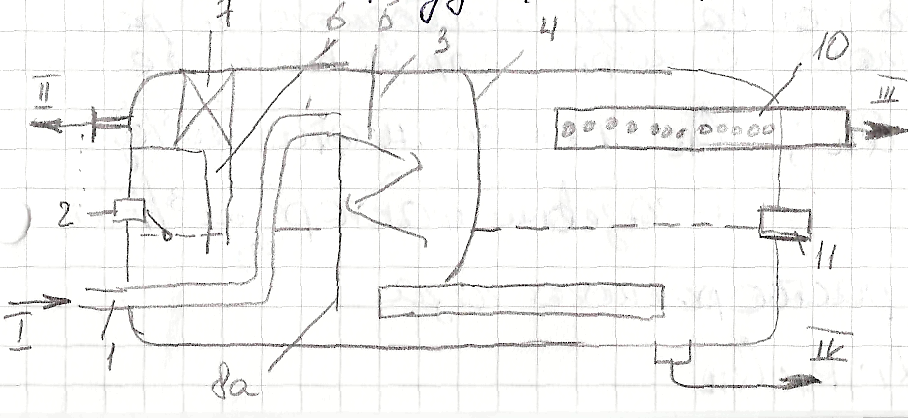

36.Конструкция совмещенной установки разделения скважиной продукции.
I –скв.продукция.II –выход газа.III –разгазированная и обезвоженная нефтьIV –вода. 1 – патрубок для подачи скв.продукции2 –уровнемер в сепарационном отсеке.3 –сепарационный отсек.4 – перегородка отделяющая сепарационный отсек от секции отстоя.5 – наклонные полки.6 –дренажный патрубок.7 – жалюзийный каплеуловитель.8 –успокоительная полка.9 –перфорационная труба для перетока ж-ти из сепарационного отсека в секцию отстоя.10 – перфорационная труба для сбора дегазированной и обезвоженной нефти11 – уровнемер в секции отстоя
37.Расчет количества газа, выделившегося по ступеням сепарации.
Существенное количество газа свободного и растворенного в нефти определяется по формуле:
, где - кол-во нефти м3/сут, Г- газовый фактор м3/ м3
Кол-во растворенного газа
, где - коэф. Растворимости газа в нефти, при данной t и Р сепарации.
Кол-во отведенного газа на первой ступени сепарации:
, где Р1,Р2 - давление на ступенях сепарации
