60.Схема работы гидравлического предохранительного клапана и устройство дыхательного клапана.

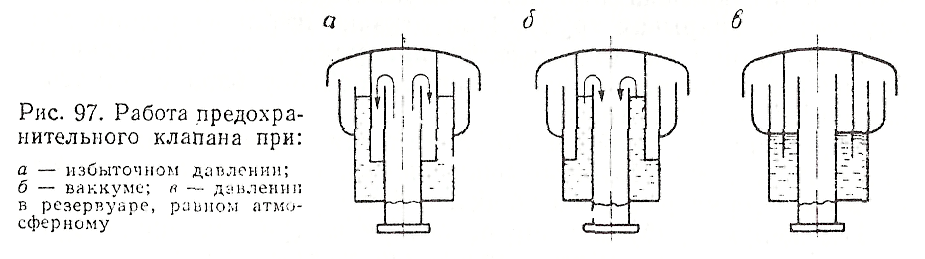

Гидравлический предохранительный клапан (рис. 97) предназначается для ограничения избыточного давления или вакуума в газовом пространстве при отказе дыхательного клапана, а также при недостаточном сечении его. Предохранительные клапаны рассчитаны на несколько большие давление и вакуум, чем дыхательный клапан: на избыточное давление 588 Н/м2 и разрежение 392 Н/м2. Гидравлический предохранительный клапан устанавливают в комплекте с огневым предохранителем. Предохранительный клапан заливают незамерзающими неиспаряющимися маловязкими жидкостями (раствор глицерина, этиленгликоль и др.), образующими гидравлический затвор, через который выходит газ с воздухом или входит («вдох») воздух. На рис. 97, а показан момент, когда давление в газовом пространстве резервуара выше расчетного и газ сбрасывается в атмосферу через предохранительный клапан. На рис. 97, б изображено положение, когда дыхательный клапан не сработал и образовавшийся в газовом пространстве резервуара вакуум стал настолько большим, что поступление воздуха в резервуар происходит через предохранительный клапан. На рис. 97, в показан случай, когда давление в газовом пространстве резервуара и атмосферного воздуха одинаково.
Огневые предохранители устанавливают на резервуарах в комплекте с дыхательными и предохранительными клапанами и они предназначаются для предохранения газового пространства резервуара от проникновения в него пламени через дыхательный или предохранительный клапан.
Дыхательные клапаны (рис. 96) рассчитаны на избыточное давление или вакуум в газовом пространстве резервуара 20 • 9,81 Па (20 мм вод. ст.). Дыхательный клапан работает следующим образом. При повышении давления внутри резервуара клапан 3 Поднимается, и лишний газ выходит в атмосферу, а при понижении давления внутри резервуара открывается клапан 1, и в резервуар поступает воздух. Клапан 1 и 3 могут быть отрегулированы на опрелделенное давление и подниматься только в том случае, когда давление или разряжение внутри резервуара достигнет определенной величины. Над клапанами имеются съемные люки, через которые вынимают клапаны для осмотра и ремонта.
Размер дыхательных клапанов выбирают в зависимости- от допускаемой пропускной способности их. Дыхательный клапан является ответственным элементом оборудования резервуара.
Рис.
. Дыхательный клапан:
1 — корпус; 2 — клапан для подачи воздуха; 3 —клапан для выхода паров; 1-вход воздуха;11-выходящие пары4
61. Огневой предохранитель. Устройство и принцип действия.
1-корпуса; 2-ячеестая насадка
Огневые предохранители устанавливают на резервуарах в комплекте с дыхательными и предохранительными клапанами и они предназначаются для предохранения газового пространства резервуара от проникновения в него пламени через дыхательный или предохранительный клапан.
Принцип действия огневых предохранителей заключается в том, что пламя, попадая в огневой предохранитель, проходит через систему каналов малого сечения и дробится на отдельные мелкие потоки; поверхность соприкосновения пламени с предохранителем увеличивается, возрастает отдача теплоты стенкам каналов, и пламя затухает. Основной деталью огневых предохранителей является спиральная ленточная кассета цилиндрической формы, изготовленная из цветных металлов и помещенная в корпус предохранителя.
