4.Схема герметизированной однотрубной, высоконапорной системы сбора.

1. полное устранение потерь легких фракции нефти.

2. снижение металлоемкости системы

3. сокращение эксплуатационных расходов на обслуживание системы

4. возможность полной автоматизации сбора подготовки и контроля качества

5. возможность использования давления устья скважин для транспортировки скважинной продукции.

Недостатки:

1. невысокая точность измерения расхода воды и нефти по отдельным скважинам

2. преждевременное прекращение фонтанирования скважин при поддержании высокого давления на устье

3. существует несколько разновидностей герметичных систем сбора:

а. зависит от величины конфигурации нефт. м/я

б. зависит от рельефа местности

в. Система сбора зависит от физико химических свойств нефти и нефт. Эмульсии

г. системы сбора применяемые на морском мест-ии.

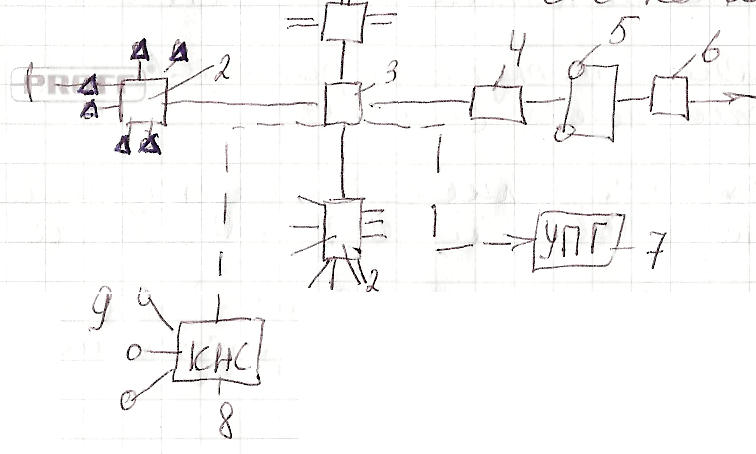

Система сбора на малом мест-ии

1-доб. скваж.; 2-АЗУ; 3-УПН; 4-УУТП; 5-ТП; 6-ТО; 7-УПГ; 8-КНС; 9-нагнет скваж.; 10-ДНС; 11- установка подготовки пласт. воды.

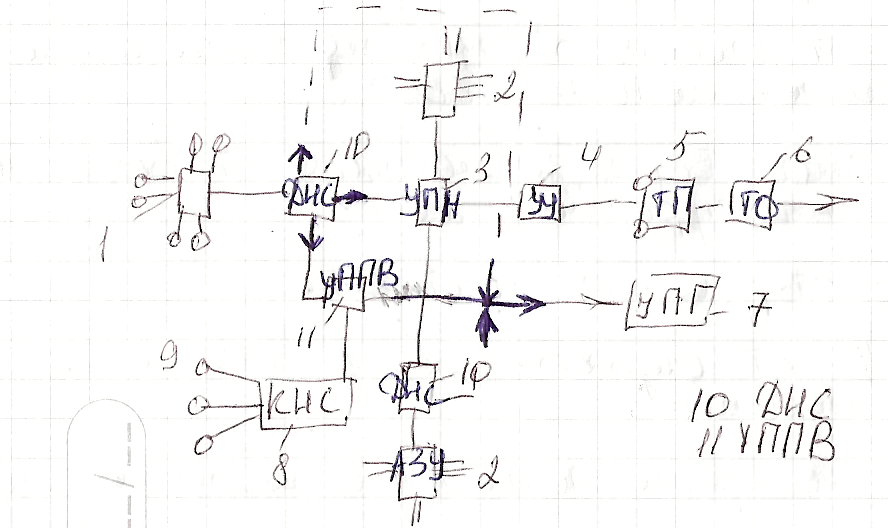

Система сбора на большом месторождении

5.Мероприятия по сбору и транспорту на горной местности.

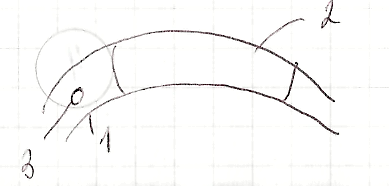

Основным слабым местом в горной местности является образование газового мешка в трубопроводе (газовая пробка)

1-трубопроводо; 2- газов шапка; 3-нефт эмульсия;

При увеличении сечения трубопровода скорости уменьшается, при этом увеличивается газовые пузырьки которые сливаются и скапливаются в высших точках трубопровода. При этом резко подает пропускная способность трубопровода.

Борьба с мешком:

1. прокладывается трубопровод из 2-х труб меньшего сечения, по сумме равного этому трубопроводу. Меньшее сечение больше скорость.

2. ставится инжектор.

1-трубопровод

2-инжекторная насадка

3-байпасная линия

Скорость увеличивается, давление падает

Система сбора зависящее от физико-химич свойств.

При перекачки высоковязких нефтей на трубопроводных линиях ставят нагреватели нефти или печек.

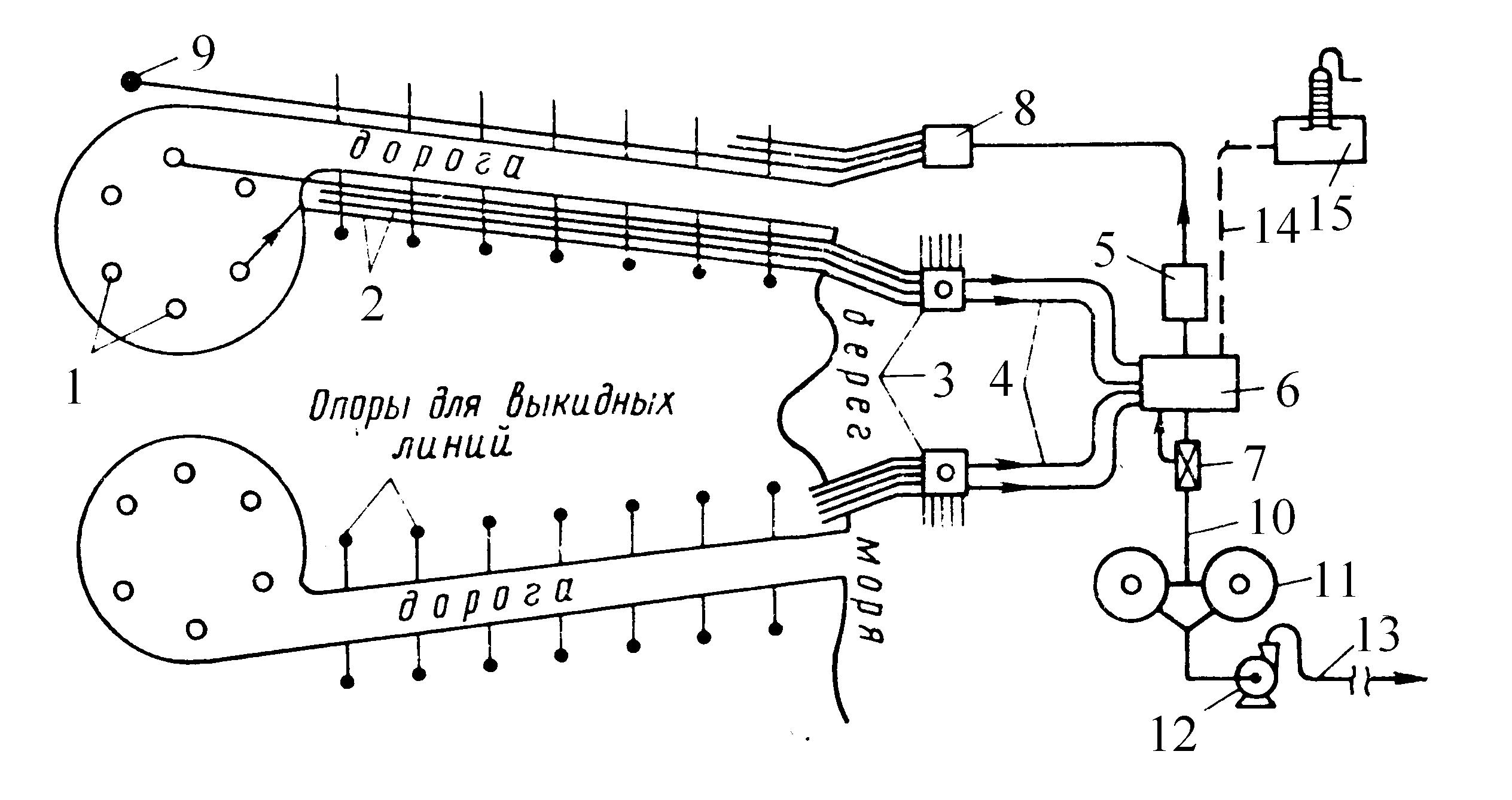

6.Схема герметизированной системы сбора нефти, газа и воды на морских месторождениях, расположенных вблизи от берега.

Сущность разработки и эксплуатации морских мест-й эстакадным способом заключается в том, что на разведанной залежи сооружают металлические или железобетонные эстакады с прилегающим им площадками для бурения и эксплуатации скважин сбора и подготовки скважин. Продукции, а также другие производственные объекты. Эстакады бывают 2-х типов:

1. прибрежные расположенные вблизи берега и имеющие с ним подводную связь.

2. открытые морские эстакады расположенные вдали от берега.

1 – эксплуатационные скважины; 2 – выкидные линии; 3 – АГЗУ "Спутник"; 4 – сборный коллектор; 5 – УПВ; 6 – УПН; 7 – автоматизированная замерная установка товарной нефти; 8 – КНС; 9 – нагнетательные скважины; 10 – коллектор товарной нефти; 11 – парк товарных резервуаров; 12 – головная насосная станция; 13 – магистральный нефтепровод; 14 – сборный газопровод; 16 – дожимная насосная станция (ДНС)

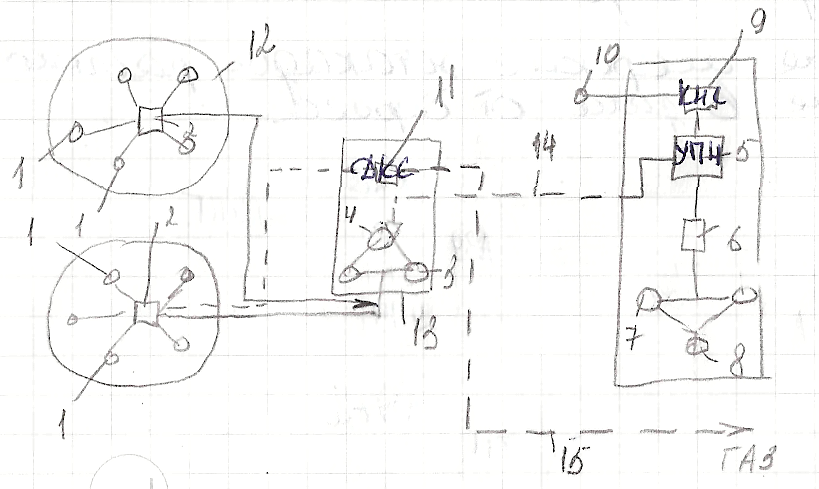

7.Схема герметизированной системы сбора нефти, газа и воды на морских месторождениях, расположенных вдали от берега.

1-экспл скважины, 2- автомат понижающий устьевое давление (АПУП) на нем происходит разделение пот ока газа от жидкости. В и н-ть идет дальше, 3-резервуары для сбора нефтяной эмульсии, 4,8- насосные установки, 5 установка подготовки нефти, 6-автоматизированная замерная установка товарной нефти,7-резервуары для сбора товарной нефти, 9-КНС, 10-нагнетательная скважина, 11-Дожимная компрессорная тсанция, 12- площадки для эксплуатации м/я, 13- техническая площадка, 14-подводный нефтепровод, 15-подводный газопровод.
