57.Электродегидраторы

Электродегидраторы бывают 3-ех типов: вертикальные, шаровые и горизонтальные. В нефтеподготовке используются горизонтальные.

1-электроды; 2-коллекторы для подачи нефтяной эмульсии; 1-нефтяная эмульсия; 11-нефть; 111-вода.

58.Схемы совмещенных аппаратов

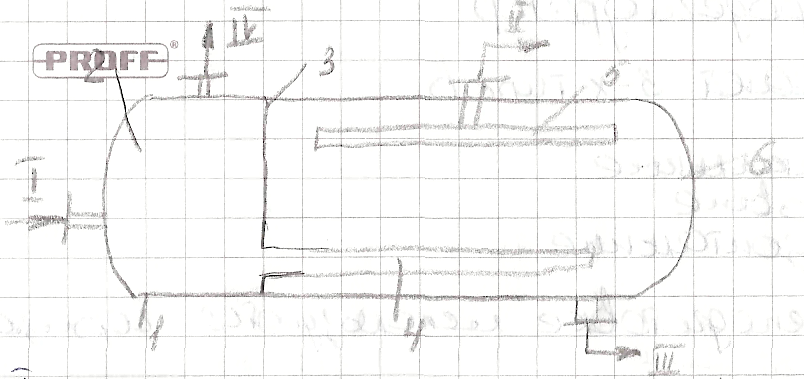

Т рехфазный сепаратор

1-эмульсия; 11-нефть; 111-вода;1V-газ; 1-корпус; 2-сепарационная секция; 3-перегородка;4-коллектор для перетока нефтяной эмульсии из сепарационной секции;5-коллектор для сбора нефти; 6-секция отстоя;

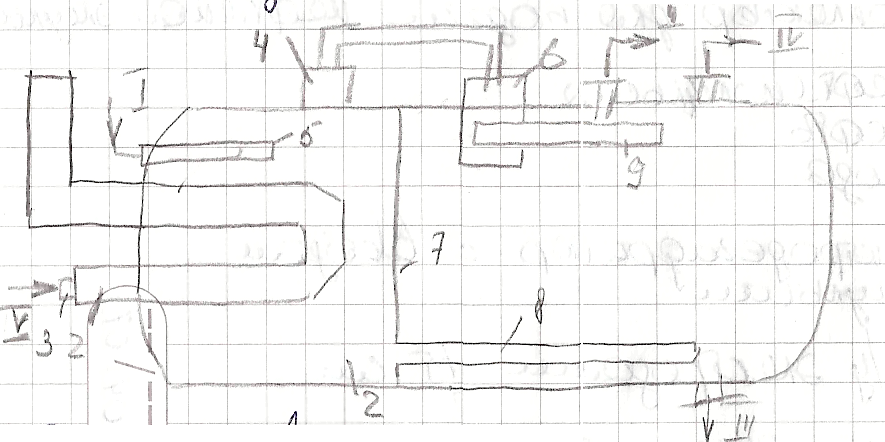

Трехфазный сепаратор с подогревателем

1-нефтегазоводная смесь; 11-нефть; 111-вода;1V-газ; V-газ для горелки;

1-корпус;2-жаровая труба;3-горелка;4-газосборник;5-коллектор для подачи нефтегазовой смеси; 6-гидрозатвор;7-перегородка;8-коллектор для подачи эмульсии из секции нагрева;9-коллектор для сбора нефти

59.Схема расположения оборудования на наземном вертикальном цилиндрическом резервуаре

Оборудование резервуаров должно обеспечивать правильную и безопасную эксплуатацию резервуаров: 1) наполнение и опорожнение резервуаров; 2) замер уровня нефти; 3) отбор проб нефти; 4) зачистку и ремонт резервуаров; 5) отстой нефти и удаление под­товарной воды; 6) поддержание давления и резервуаре в безопасных пределах.

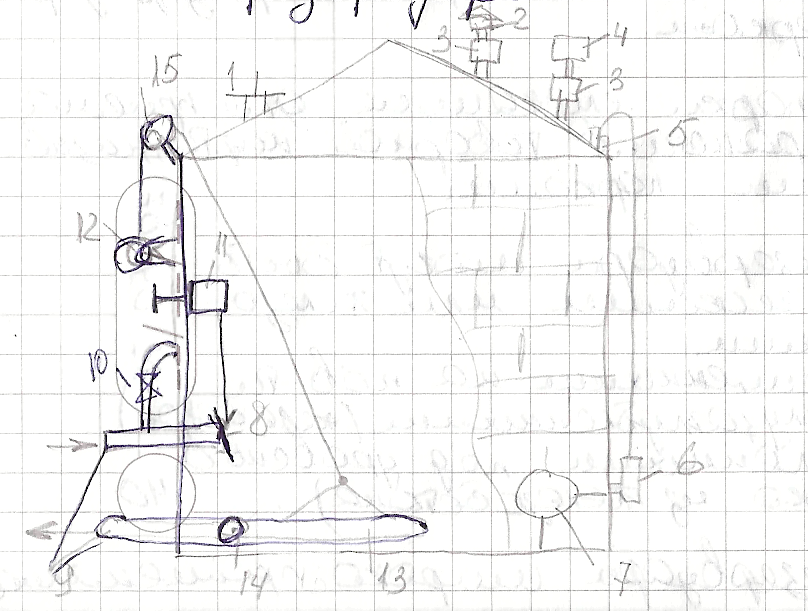

Рис. 95. Расположение оборудования на наземном стальном резервуаре:

1 — световой люк; 2 — гидравлический предохранительный клапан; 3 — огневой предохранитель; 4 — дыхательный клапан; 5 — замерный люк; 6 — уровнемер; 7 — люк-лаз; 8 — хлопушка; 9 — приемно-раздаточные патрубки; 10 — перепускное устройство; 11— управление хлопушкой; 12 —лебедка; 13 — подъемная труба; 14 — шарнир подъемной трубы; 15 —роликовый блок.

Люк-лаз 7предназначен для проникновения людей внутрь резервуара при ремонте и очистке его от грязи, а также для освещения и про­ветривания резервуара при проведении этих работ.

Замерный люк 5, который служит для замера в резервуаре уровня нефти и подтоварной воды, а также для отбора проб пробоотборником. Замерный люк устанавливают на патрубке, вваренном вертикально в крышу резервуара. Крышка замерного люка герметично соединяется с корпусом прокладкой и нажимным откидным болтом. Внутри замерного люка расположена направляющая колодка, по которой в резервуар спускают замерную ленту с лотом. Колодку изготовляют из меди или алюминия, чтобы предотвратить искрообразование.

Световой люк 1 устанавливают на крыше резервуара над приемо-раздаточным патрубком. При открытой крышке через него внутрь резервуара проникает свет и проветривается резервуар перед зачисткой или ремонтом.

Приемо-раздаточные патрубки 9 предназначены для присоединения приемных или раздаточных трубопроводов, они размещены снаружи резервуаров, а хлопушка 8 и шарнир 14 подъемной трубы 13—внутри резервуара. Диаметры приемо-раздаточных патрубков определяются заданной производительностью перекачиваемой нефти и колеблются в пределах 150—700 мм. При выборе диаметра приемо-раздаточного патрубка исходят из скоростей движения жидкости в трубопроводах, принимаемых в пределах 0,5—2,5 м/с.

Хлопушки 8 устанавливают для предотвращения утечек нефти из резервуаров при неисправности задвижек или аварийном состоянии трубопровода. Хлопушки могут быть управляемые и неуправляемые. При наполнении резервуара струя нефти силой давления приподнимает крышку хлопушки, а при остановке перекачки нефти крышка хлопушки под действием собственного веса опускается, закрывая трубу. При откачке нефти из резервуара крышка хлопушки открывается принудительно специальным устройством, состоящим из вращающегося барабана с наматы­вающимся на него тросом.

Перепускное устройство 10 служит для выравнивания давления нефти с обеих сторон крышки хлопушки. Его устанавливают на всех резервуарах высотой более б м.

Подъемную трубу монтируют внутри резервуара; предназначена она для отбора нефти с требуемой высоты.
