26.Основные факторы, вызывающие пульсацию и влияющие на их величину и частоту.
При одновременном транспорте нефти, газа и воды в однотрубной системе сбора наблюдается значительные пульсации в сборных коллекторах.
Пульсация возникает при движении газожидкостной смеси по рельефным трубопроводам, при этом газовая фаза образующаяся в верхней части трубопровода может изменяться в объеме т.е расширяться или сжиматься, тем самым изменяя Р(перепад Р может достигать 2 МПа).
Основными факторами, вызывающими пульсацию являются:
Количество и равномерность подачи в трубопровод жидкости и газа.
Диаметр трубопровода.
Рельефы местности.
При малых скоростях потока 0,1-0,3 м/сек и гористой местности возникают пульсации с большой амплитудой и малой частоты.
Пульсации могут приводить:
К авариям трубопроводов.
К уносу в трубопроводы жидкости из сепаратора.
К нарушению технологических режимов УППВ.
Для ограничения влияния пульсации на работу технологических установок перед первой ступенью сепарации на ДНС или УПН устанавливаются гасители пульсации различной конструкции.

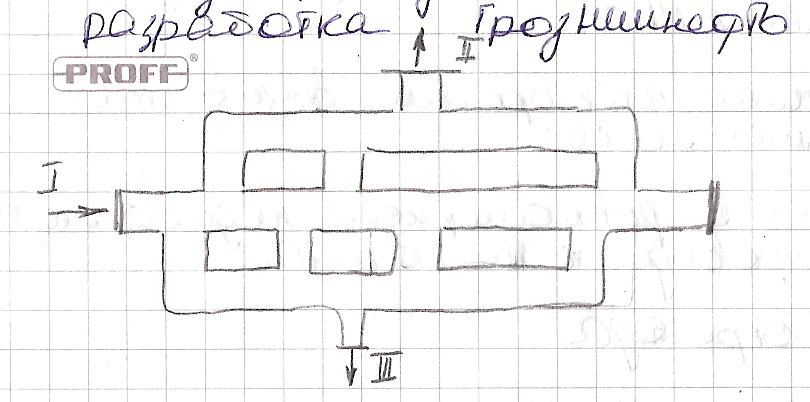

27.Устройства гасителей пульсации.
I – нефтегазовая смесь
II – газ
III – разгазированная нефть
28.Назначение сепараторов.
Отделение нефти от газа и воды в различных сепараторах производиться с целью:
Получения нефтяного газа, который можно использовать как хим. Сырье или топливо.
Уменьшение перемешивания нефтегазового потока и снижение за счет этого гидравлического сопротивления.
Уменьшение пенообразования.
Уменьшение пульсации Р в трубопроводах при дальнейшей транспортировке нефти к установкам УПН.
29.Классификация сепараторов.
Сепараторы можно подразделить на следующие категории:
По назначению
Замерные
Сепарирующие
По геометрической форме
Цилиндрические
Сферические
По положению в пространстве
Вертикальные
Горизонтальные
Наклонные
По характеру основных действующих сил
Гравитационные
Инерционные
Центробежные
Пульсационные
По технологическому назначению
Двухфазные
Трехфазные
Сепараторы первой ступени
Концевые сепараторы (при окончательной разгозир. Нефти перед сдачей в ТП)
Сепараторы с предварительным отбором газа
По рабочему давлению
Высокого до 6 МПа
Среднего от 2 до 4 МПа
Низкого до 0,6 МПа
Вакуумные
30.Типовые секции сепаратора.
Нефтегазовые сепараторы любого типа имеют 4 секции:
Сепарационная секция – служит для выделения из нефти газа. На ее работу большое влияние оказывает конструкция ввода продукции.
Осадительная секция – происходит дополнительное выделение газа из нефти, которая вышла из сепарационной секции. Для более интенсивного выделения пузырьков газа нефть направляют тонким слоем по наклонным плоскостям, увеличивая тем самым длину движения нефти.
Секция сбора нефти – занимает нижнее положение в сепараторе. Предназначена для сбора и вывода нефти из сепаратора.
Каплеуловительная секция – расположена в верхней части сепаратора и служит для улавливания мельчайших капель жидкости уносимых с газом.

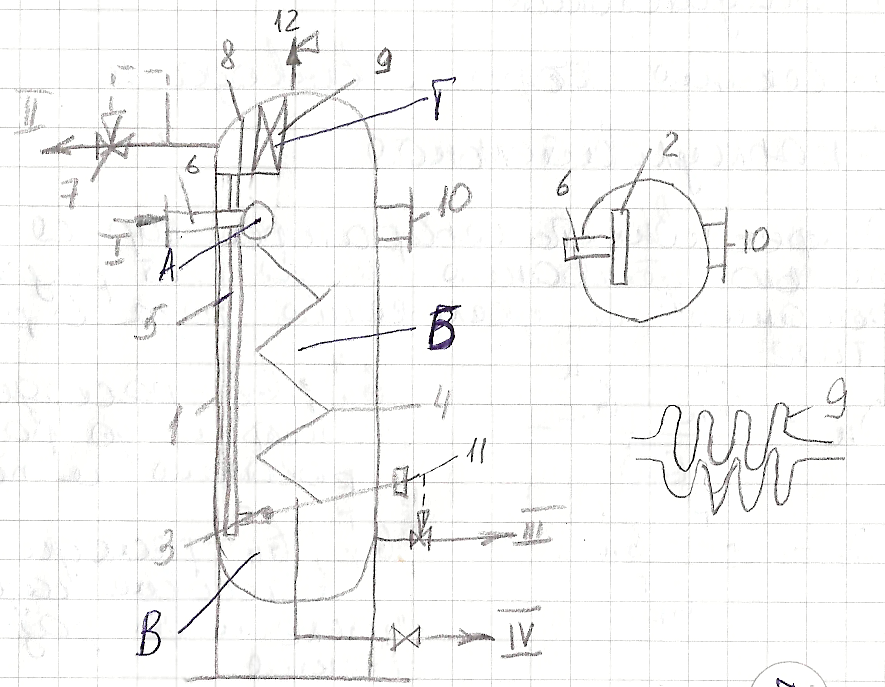

I –входит нефтегазовая смесь.
II –выход газа.
III –разгазированная нефть
IV –сброс шлама.
А – Сепарационная секция
Б – Осадительная секция
В –Секция сбора и вывода нефти
Г – Каплеуловительная секция
1 –корпус.2 –раздаточный коллектор.3 –поплавок уровня (уровнемер).4 –наклонные плоскости.5 –дренажная труба.6 – вход нефтегазовой смеси.7 –регулятор Р.8 –перегородка выравнивающая скорость газа.9 –жалюзийный каплеуловитель.10 –люк-лаз.11 – регулятор уровня нефти/ 12 –предохранительный клапан.
