Индивидуальное задание 1
Индивидуальное задание предусматривает рассмотрение двух теоретических вопросов и решение двух задач.
Примерный объем контрольной работы – 7-10 стр.
Номер задания – порядковый номер в списке группы (на титульном листе указать номер).
Вариант 1 |
Вариант 16 |
Вариант 2 |
Вариант 17 |
Вариант 3 |
Вариант 18 |
Вариант 4 |
Вариант 19 |
Вариант 5 |
Вариант 20 |
Вариант 6 |
Вариант 21 |
Вариант 7 |
Вариант 22 |
Вариант 8 |
Вариант 23 |
Вариант 9 |
Вариант 24 |
Вариант 10 |
Вариант 25 |
Вариант 11 |
Вариант 26 |
Вариант 12 |
Вариант 27 |
Вариант 13 |
Вариант 28 |
Вариант 14 |
Вариант 29 |
Вариант 15 |
Вариант 30 |
Указания к выполнению расчетных заданий Расчетное задание № 1
Задание выполняется в следующей последовательности:
1) Составить эскиз расчетной схемы задачи.

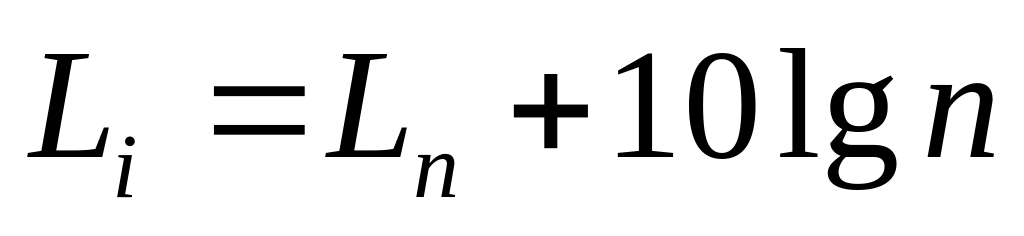

2) Определить суммарный уровень шума в пределах каждой группы равношумовых источников по формуле
где – количество равношумовых источников;
– уровень звуковой мощности одного источника шума, дБ.
3) Определить уровень шума в расчетной точке, создаваемый каждой группой источников шума в отдельности, по формуле

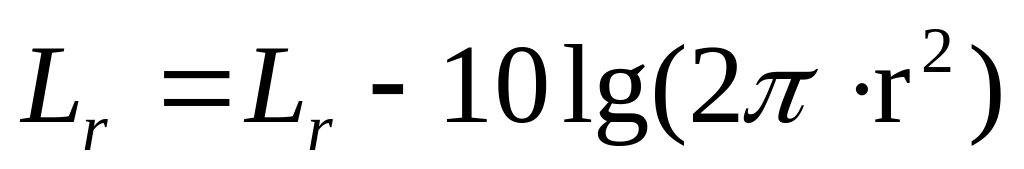

где – расстояние от расчетной точки до данной группы источников шума, м.
4) Определить суммарный уровень шума в расчетной точке от всех групп источников шума по формуле
5) Сравнить полученный результат с допустимым уровнем шума в помещении различной категории (табл. 1).
Таблица 1
Допустимые уровни шума
Категория помещения |
Допустимый уровень шума, дБ |
|
Помещения конструкторских бюро, программистов, расчетчиков |
50 |
|
Участки точной сборки |
65 |
|
Производственные цеха: механический, сборочный и др. |
80 |
Пример 1
Определить общий уровень шума для производственного помещения. Характеристики источников шума приведены в табл. 2.
Таблица 2
Характеристики источников шума
Показатель |
1-я группа |
2-я группа |
3-я группа |
Количество источников шума, шт. |
6 |
5 |
6 |
Уровень звуковой мощности, дБ |
78 |
100 |
98 |
Расстояние от расчетной точки до группы источников, м |
5 |
6 |
7 |
Решение

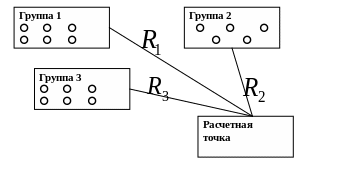

Составим эскиз расчетной схемы задачи (рис. 1).
Рис. 1
Определим суммарный уровень шума в пределах каждой группы равношумовых источников:

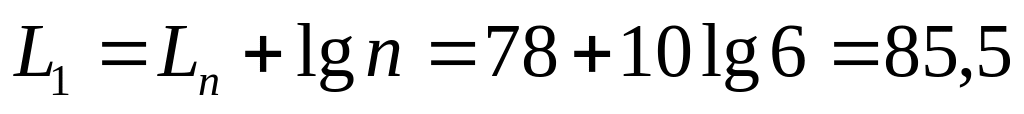

дБ;
дБ;
дБ.
Определим уровень шума в расчетной точке, создаваемый каждой группой источников шума в отдельности:
для 1-й группы источников шума -

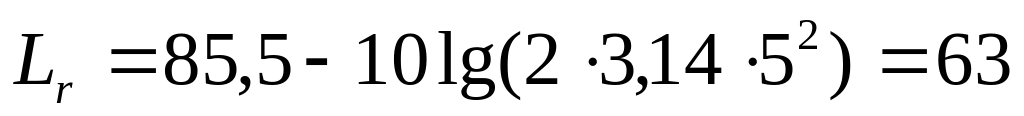

дБ,

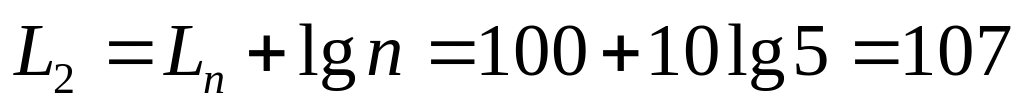

для 2-й группы источников шума -

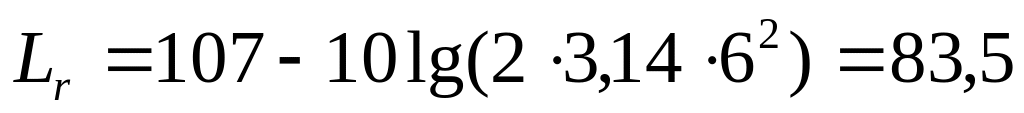

дБ,
для 3-й группы источников шума -
дБ.
Определим суммарный уровень шума в расчетной точке от всех групп источников шума:
∑L = 10 lg ( 100,1*63 + 100,1*83,5 + 100,1*80,9) = 85,4 дБ.
Сравним полученный результат с допустимым уровнем шума для производственных помещении (80 дБ). Расчеты показали, что для обеспечения нормальных условий труда необходимо уменьшить уровень шума на 5,4 дБ.
Расчетное задание № 2
Для расчета системы освещения необходимо выбрать схему расположения светильников и исходя из схемы определить их количество. Наиболее часто используются схемы квадратного или прямоугольного размещения светильников.
Расстояние между светильниками L определяют по данным табл. 3, в которой приведены оптимальные отношения L к высоте подвеса светильника Нр над рабочей поверхностью. По данной величине L для данной схемы расположения светильников определяют количество светильников по длине и ширине помещения, а также их общее количество n.
Таблица 3
Оптимальные относительные расстояния между светильниками
Тип светильника |
Отношение L / Нр |
ДРЛ |
0,7 - 1,4 |
Глубокоизлучатель |
0,8 - 1,4 |
Рассчитывают световой поток для одной лампы:
Fл = 100 * Eн S К Z / n ή,
где Eн - нормируемая минимальная освещенность (табл.4), лк;
S – площадь освещаемого помещения, м2;
К – коэффициент запаса (табл. 7);
Z – коэффициент минимальной освещенности, характеризует отношение средней освещенности к минимальной, для ламп накаливания равен 1,15, для люминесцентных ламп – 1,1;
n – количество светильников;
ή –коэффициент использования светового потока лампы, %, зависит от типа светильника, коэффициентов отражения потолка ρп и стен ρс, индекса (светопоказателя) помещения I (табл. 5).

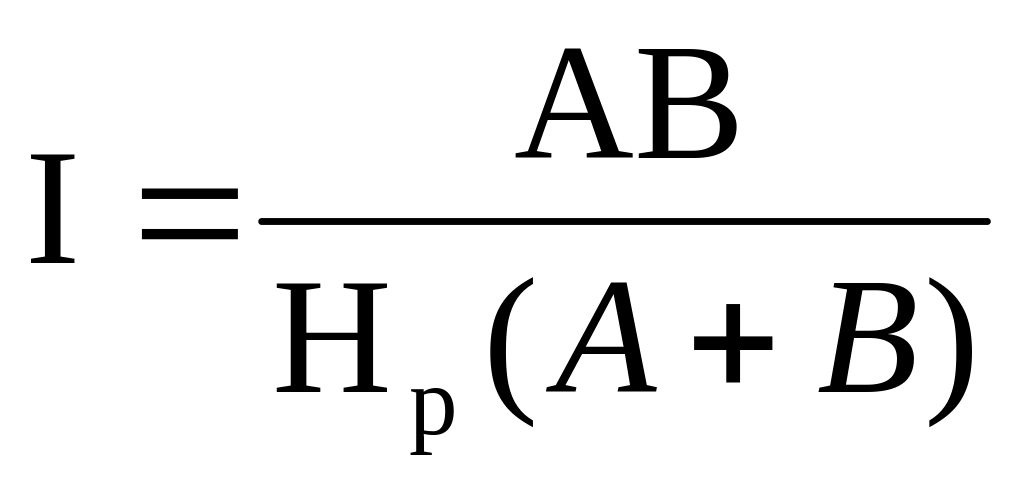

Индекс помещения I находят по формуле
,
где А, В – длина и ширина помещения, м;
Нр – высота подвеса светильника от уровня рабочей поверхности, м.
По полученному значению по табл. 6 выбирают источник освещения с ближайшим большим световым потоком Fл.
По фактическому потоку определяют фактическую освещенность:
Ефак. = Fфак. Ен / Fл.
Отклонение фактической освещенности от нормированной допускается в пределах (-10) – (+20)%.
Исходя из мощности одной лампы ω и их количества n определяют общую мощность осветительной установки:
W = ω n
Таблица 4
Нормируемая освещенность и коэффициенты запаса
Категория помещения |
Нормируемая освещенность, лк |
Коэффициент запаса |
Механический цех |
150 |
1,3 |
Цех металлопокрытий |
200 |
1,4 |
Диспетчерские, пульты управления |
150 |
1,3 |
Таблица 5
Коэффициент использования светового потока осветительной установки
ρп,% |
ρс,% |
Коэффициент использования ή (%) при индексе помещения i |
||||||||||||||||
0,5 |
0,6 |
0,8 |
1 |
1,25 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
5 |
|||||||
Светильник типа «глубокоизлучатель» |
||||||||||||||||||
70 |
50 |
25 |
31 |
38 |
41 |
43 |
46 |
49 |
52 |
53 |
54 |
55 |
57 |
|||||
50 |
30 |
21 |
27 |
34 |
38 |
41 |
43 |
46 |
49 |
51 |
52 |
52 |
54 |
|||||
30 |
10 |
19 |
24 |
32 |
36 |
39 |
41 |
44 |
47 |
49 |
50 |
51 |
52 |
|||||
Светильник типа ДРЛ |
||||||||||||||||||
70 |
50 |
30 |
35 |
44 |
49 |
54 |
58 |
63 |
67 |
69 |
70 |
71 |
72 |
|||||
50 |
30 |
24 |
30 |
38 |
43 |
49 |
53 |
59 |
62 |
64 |
66 |
68 |
70 |
|||||
30 |
10 |
21 |
26 |
34 |
40 |
45 |
49 |
55 |
59 |
61 |
63 |
65 |
67 |
Таблица 6
Светотехнические характеристики источников освещения
Источник освещения |
Тип |
Параметры |
|
Мощность, Вт |
Световой поток, лм |
||
Лампы накаливания |
НВ-100 |
100 |
1240 |
НВ-150 |
150 |
1900 |
|
НВ-200 |
200 |
2700 |
|
НВ-300 |
300 |
4350 |
|
НВ-500 |
500 |
8100 |
|
НВ-750 |
750 |
13100 |
|
Ртутные лампы |
ДРЛ-80 |
80 |
2000 |
ДРЛ-125 |
125 |
4800 |
|
ДРЛ-250 |
250 |
10000 |
|
ДРЛ-400 |
400 |
18000 |
|
ДРЛ-700 |
700 |
33000 |
|
ДРЛ-1000 |
1000 |
50000 |
Пример 2
Рассчитать схему общего равномерного освещения методом светового потока в помещении механического цеха. Размеры помещения: длина А = 120 м, ширина В = 80 м, высота подвеса светильников Нр = 10 м. Коэффициенты отражения потолка ρп = 50%, стен ρс = 30 %. Для освещения использованы светильники типа «глубокоизлучатель».
Решение
Определим схему расположения светильников. По табл. 6 находим оптимальное отношение расстояния между светильниками L к высоте подвеса светильника Нр над рабочей поверхностью для светильника типа «глубокоизлучатель»:
L / Hp = 0,8, тогда L = 0,8 Hp = 0,8 * 10 = 8 м.
Количество светильников по длине цеха
nA = A / L = 120 / 8 = 15 шт.
Количество светильников по ширине цеха
nВ = В / L = 80 / 8 = 10 шт.
Общее количество светильников
n = nA nВ = 15 * 10 = 150 шт.
Рассчитаем индекс (светопоказатель) помещения:
По таблице 5 находим коэффициент использования светового потока ламп: ή = 54 %.
Нормированную минимальную освещенность для механического цеха и коэффициент запаса определяем по табл. 4: Ен = 150 лк; К = 1,3.
Рассчитываем световой поток для одной лампы:
Fл = 100 Eн S К Z / n ή =
= 100 * 150 * 120 * 80 * 1.3 * 1,15 / (150 * 54) = 26577,8 лм.
По полученному значению Fл выбираем источник освещения с ближайшим большим световым потоком Fл (табл. 6). В данном случае необходимо взять две лампы НВ-750 ( Fл = 13100 лм).
Определяем фактическую освещенность:
Ефак = Fфак Ен / Fл = 26200 * 150 / 26577,8 = 148 лк.
Определяем общую мощность осветительной установки:
W = ω n = 750 * 2 * 150 = 225 кВт.
Вариант 1
Теоретический вопрос №1
Основные источники законодательства по охране труда.
Теоретический вопрос №2
Опасные и вредные производственные факторы. Классификация.
Расчетное задание №1
Определить общий суммарный уровень шума ∑ L от оборудования в расчетной точке для производственного помещения. Рассчитать требуемое снижение шума на данном рабочем месте. Исходные данные для расчета:
Характеристика источников шума |
||||||||
Группа 1 |
Группа 2 |
Группа 3 |
||||||
Ln, дБ |
N, шт. |
R, м |
Ln, дБ |
N, шт. |
R, м |
Ln, дБ |
N, шт. |
R, м |
74 |
4 |
5 |
80 |
3 |
7 |
85 |
6 |
8 |
Тип помещения - механический цех.
