37. Факторы, влияющие на тяжесть поражения электрическим током: способ включения человека в сеть.

Наиболее часто имеют место 2 способа:

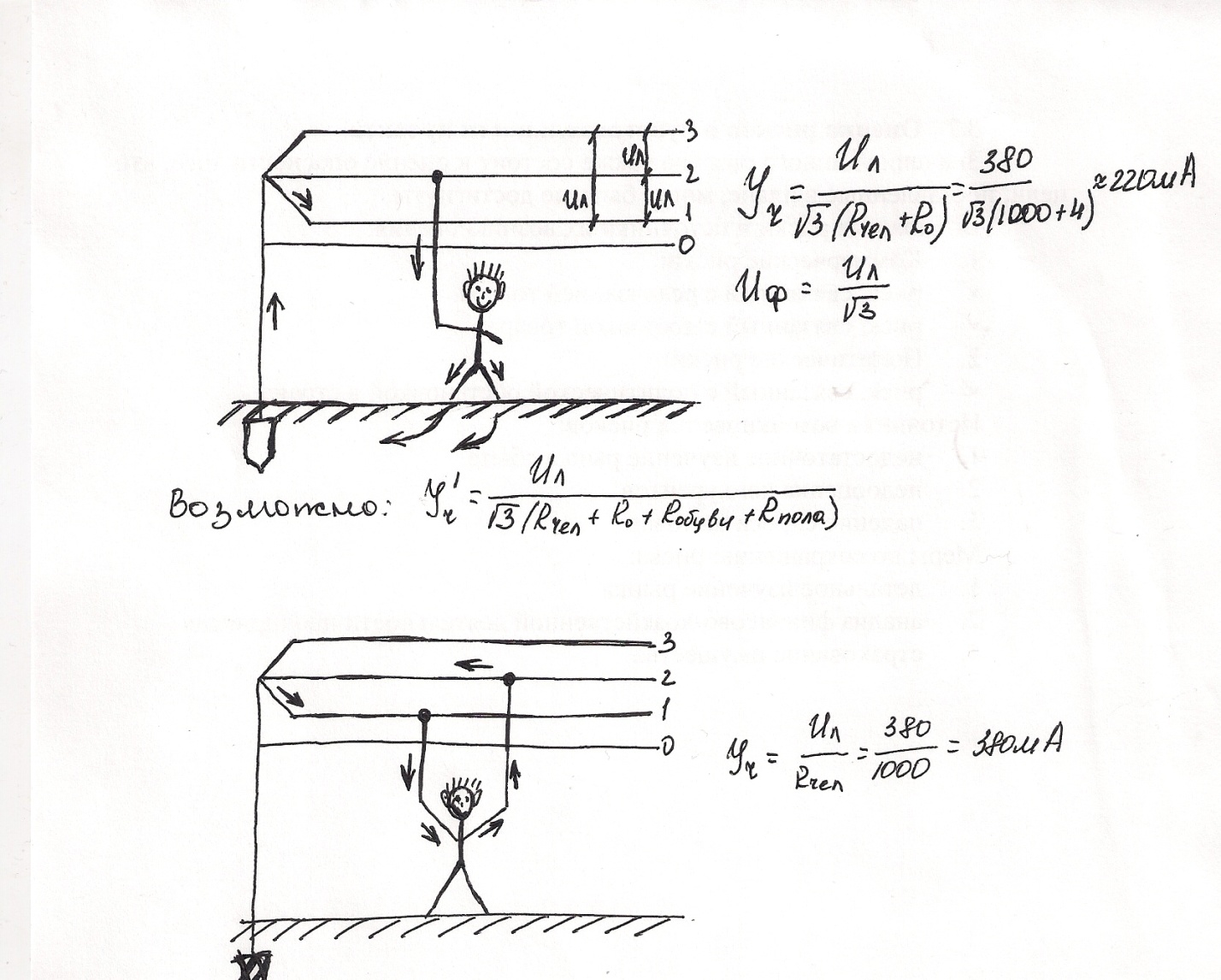

1 Однофазное прикосновение, т.е. прикосновение человека к одной фазе нормально работающей сети.

Rобуви=50000Ом; R пола = 60000Ом

2 Двухфазное прикосновение или прикосновение человека одновременно к двум фазам нормально работающей сети.

Т.о. однофазное прикосновение представляет меньшую опасность, т. к.:

1 Человек оказывается под меньшим напряжением;

2 Цепь замыкается по пути рука-ноги и очень важно на чем человек стоит.

38. Классификация помещений по опасности поражения электрическим током.

Согласно правилам устройства электроустановок ПУЭ все помещения делятся на группы:

- группа без повышенной опасности. Эти помещения хар-ся:

1 нормальной температурой от +5 до +25?С

2 сухие помещения с относительной влажностью фи <75%(влажность)

3 в воздухе отсутствует токопроводящая пыль

- помещения с повышенной опасностью (все производственные помещения):

1 температура повышенная t=25-35⁰С. Допускается кратковременно 40⁰С.

фи>75%

3 полы токопроводящие

4 в воздухе присутствует токопроводящая пыль

5 возможность одновременного прикосновения человека к корпусу электрооборудования и металлоконструкциям здания, имеющим соединение с землёй.

- особо опасные помещения хар-ся. следующими показателями:

1 t>35⁰С

2Фи приблизительно =100%

3 в воздухе могут присутствовать пары веществ, агрессивные по отношению к изоляции

4 одновременное наличие двух признаков предыдущей группы.

39. Явление стекания тока в землю: напряжения шага.

Возникает в случае контакта проводника по которому течет ток с землей. Представляет собой полусферу в земле с R=20ом. Потенциал в поле растекания тока распределяется по гиперболической зависимости .

В реальных условиях поле истекания тока может возникнуть при:

• При обрыве линии электропередач и падении провода на землю

• При повреждении изоляции кабаля, пролегающего в земле

• Пробое на корпусе электрооборудования в случае заземления его корпуса одиночным зазамлителем.

Человек, попав в поле растекания тока (если проводник, по кот. течет ток имеет контакт с землей, то в земле возникает поле растекания тока, пр. с. полусферу в земле радиусом = 20 м от места стекания), может получить поражение:

1. Оказавшись под напряжением шага.

Разность потенциала напряжения шага Uшага = фи1 –фи2

Величина напряжения тока зависит от:

- Места нахождения человека относительно места стекания тока в землю. Наиболее ощутимый вариант при R=2 м, тогда напряжение шага – max, а min при R = 20 м.

- Расстояния между точками касания человеком земли. При расчетах длина шага принимается 0,8 м.

- Удельного сопротивления грунта, если грунт влажный – то менее благоприятно.

- Характера потенц. кривой.

Рекомендации:

- Выходить на одной ноге;

- Мелкими шаркающими шагами.

2 Оказавшись под воздействием напряжения прикосновения – это разность потенциалов 2-х точек в цепи, кот. одновременно касается человек. Возникает в случае заземления одиночным заземлителем электрооборуд. при пробое на корпусе. Человек, оказавшись в поле растекания тока и дотронувшись до корпуса, в кот. произошел пробой, окажется под воздействием напряжения прикосновения, кот. определяется:

Uприкосн = фи –фи3

Величина напряжения прикосновения определяется местом нахождения человека, относительно места стекания тока в землю( она будет max при R=20 м, т.к. , т.е. , она будет min, при R=0 м, т.к.
