Вопрос 14 - Двунаправленный порт. Назначение, область применения. Использование мегафункции lpm_bustri для проектирования двунаправленного порта.

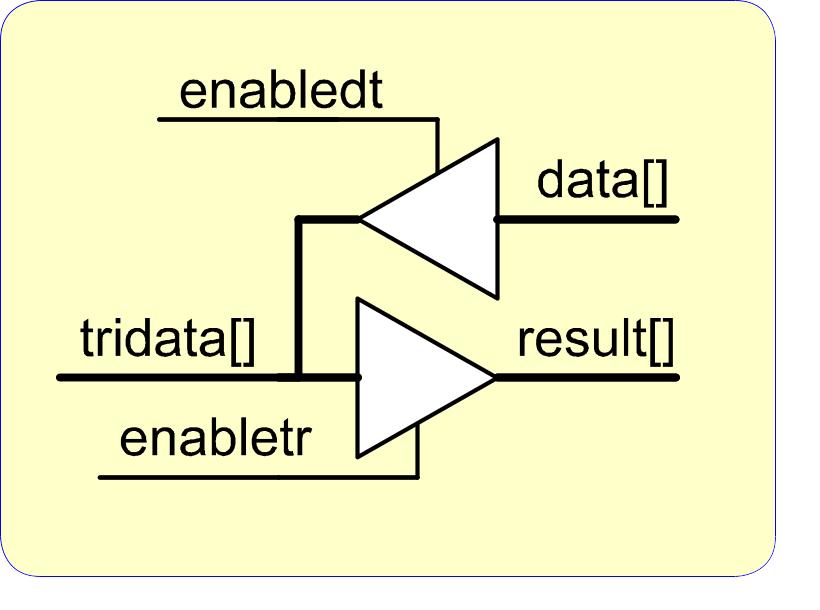

Параметризированная мегафункция lpm_bustri:
FUNCTION lpm_bustri (data[LPM_WIDTH-1..0],
enabletr, enabledt)
WITH (LPM_WIDTH)
RETURNS (tridata[LPM_WIDTH-1..0],
result[LPM_WIDTH-1..0]);

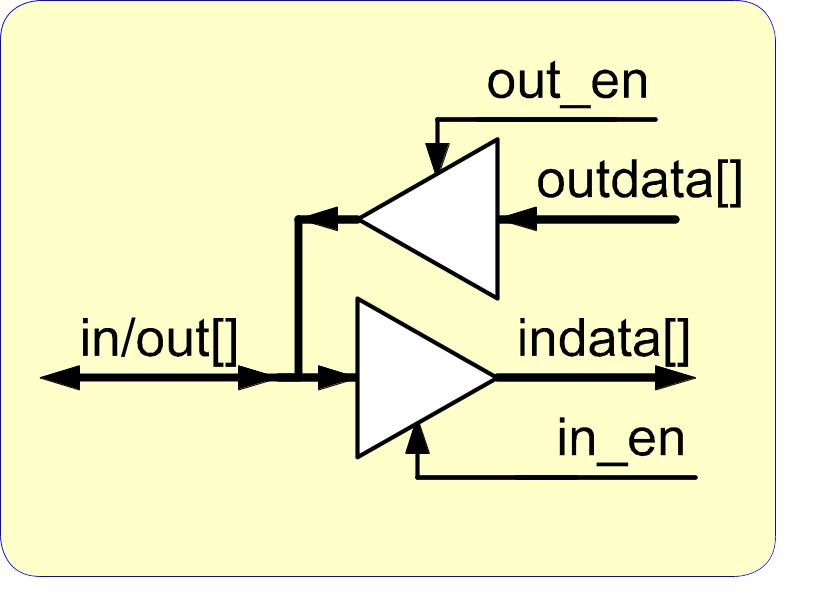

Двунаправленный порт:
INCLUDE "lpm_bustri.inc";
CONSTANT wt = 8;
CONSTANT ewt = wt-1;
SUBDESIGN bustri
( in_en : INPUT = VCC;
out_en : INPUT = GND;
outdata[ewt..0] : INPUT;
indata[ewt..0] : OUTPUT;
in/out[ewt..0] : BIDIR;
)
--VARIABLE
--bidir_port : lpm_bustri WITH(LPM_WIDTH = wt);
BEGIN
(in/out[], indata[]) = lpm_bustri(outdata[],
in_en, out_en)
WITH(LPM_WIDTH = wt);
--bidir_port.data[] = outdata[];
--bidir_port.enabledt = out_en;
--bidir_port.enabletr = in_en;
--in/out[] = bidir_port.tridata[];
--indata[] = bidir_port.result[];
END;
Вопрос 15 - Реализация звена нерекурсивного фильтра типа tdf II с использованием мегафункции lpm_mult. Организация конвейерной обработки.
Параметризированная мегафункция lpm_mult:
FUNCTION lpm_mult
(
dataa[(LPM_WIDTHA - 1)..0], --входной порт множимого. Порт обязателен!
datab[(LPM_WIDTHB - 1)..0], --входной порт множителя. Порт обязателен!
sum[(LPM_WIDTHS - 1)..0], -- входной порт сумматора. Порт обязателен!
aclr, -- входной порт асинхронной очистки регистров конвейера. Порт не обязателен!
clock, -- входной порт тактовой частоты конвейера. Порт не обязателен!
clken -- входной порт разрешение тактовой частоты конвейера. Порт не обязателен!
)
WITH --Жирным шрифтом выделены параметры по-умолчанию
(
LPM_WIDTHA, --число разрядов шины dataa. Параметр обязателен!
LPM_WIDTHB, --число разрядов шины datab. Параметр обязателен!
LPM_WIDTHP, --число разрядов шины result. Параметр обязателен!
LPM_WIDTHS, --число разрядов шины sum. Параметр обязателен!
LPM_REPRESENTATION, --представление данных: "SIGNED", "UNSIGNED" или "UNUSED"
LATENCY, --то же, что и LPM_PIPELINE. НЕ ИСПОЛЬЗУЕТСЯ в новых проектах.
LPM_PIPELINE, --число тактов N задержки результата конвейером.N = 1, 2, 3, ..
INPUT_A_IS_CONSTANT, --на вход a подана константа. "YES", "NO“ или "UNUSED"
INPUT_B_IS_CONSTANT, --на вход b подана константа. "YES", "NO“ или "UNUSED"
USE_EAB, --использовать блоки памяти: "ON", "OFF” или "UNUSED"
MAXIMIZE_SPEED --обмен ресурсы-скорость. Целое число от 0 до 10. Установлено 6
) --(<6 – сокращение ресурсов, >6 – увеличение быстродействия)
RETURNS .
( result[(LPM_WIDTHP - 1)..0] ); --результат result[] = (dataa[] * datab[] + sum[]) * Z-N ;
-- Z-N - задержки результата конвейером на N тактов

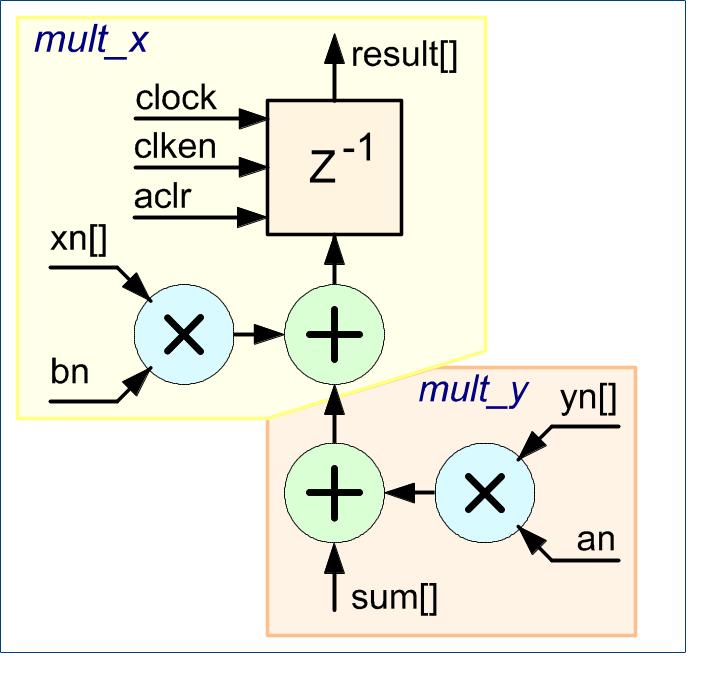

Нерекурсивный
фильтр
с конечной импульсной характеристикой
(КИХ) :
INCLUDE "lpm_mult.inc";
PARAMETERS
( widthx = 8, --число разрядов шины xn[]
widthy = 8, --число разрядов шины yn[]
widthc = 10, --число разрядов коэффициентов
widthp = 18, --число разрядов шины result[]
an = 100, --коэффициент an знаменателя ( изменить знак !!)
bn = 100 --коэффициент bn числителя
);
CONSTANT widths= widthp;
SUBDESIGN mult_b
( xn[widthx-1..0] : INPUT;
yn[widthy-1..0] : INPUT;
sum[widths-1..0] : INPUT;
clock : INPUT;
clken : INPUT = VCC;
result[widthp-1..0] : OUTPUT;
)
VARIABLE
mult_x : lpm_mult WITH (
LPM_WIDTHA = widthx,
LPM_WIDTHB = widthc,
LPM_WIDTHP = widthp,
LPM_WIDTHS = widths,
INPUT_B_IS_CONSTANT = "YES",
LPM_REPRESENTATION = "SIGNED",
USE_EAB = "OFF",
LPM_PIPELINE = 1,
MAXIMIZE_SPEED = 6);
mult_y : lpm_mult WITH (
LPM_WIDTHA = widthy,
LPM_WIDTHB = widthc,
LPM_WIDTHP = widthp,
LPM_WIDTHS = widths,
INPUT_B_IS_CONSTANT = "YES",
LPM_REPRESENTATION = "SIGNED",
USE_EAB = "OFF",
--LPM_PIPELINE = 1,
MAXIMIZE_SPEED = 6);
BEGIN
mult_x.(clock, clken, aclr) = (clock, clken, aclr);
result[] = mult_x.result[];
mult_x.dataa[] = xn[];
mult_x.datab[] = bn;
mult_x.sum[] = mult_y.result[];
mult_y.dataa[] = yn[];
mult_y.datab[] = an;
mult_y.sum[] = sum[];
END;
