1. Звенья и детали механизма. Кинематические пары и их классификация.

Всякий механизм состоит из отдельных деталей. В механизмахстационарного типа некоторые детали являются неподвижными, другие детали движутся относительно подвижных деталей. В механизмахподвижного типа, например, двигатель автомобиля, неподвижными деталями условно считаются те детали, которые неизменно связаны с корпусом автомобиля. Согласно этому положению в кривошипном двигателе неподвижными деталями являются блок двигателя, опоры коленчатого вала; к подвижным деталям относятся коленчатый вал, поршни и т.д. Подвижным звеном механизма является каждая подвижная деталь или группа деталей, которые образуют одну жесткую подвижную систему тел.

Таким образом, шатун двигателя считается одним подвижным звеном. Шатун состоит из нескольких деталей: тела шатуна, крышек, подшипников, болтов. Но тем не менее шатун будет одним подвижным звеном, так как все детали, из которых он состоит, образуют одну жесткую систему тел, не имеющих движения друг относительно друга.

Иногда детали, образующие одно звено, могут не иметь жесткой связи между собой. К примеру, лента конвейера не имеет жесткой связи с теми деталями, которые она переносит. В этом случае признаком принадлежности этих деталей к одному звену является отсутствие движения этих деталей относительно друг друга. Следовательно между лентой конвейера и деталями можно ввести жесткую связь, не изменяя при этом кинематику все системы.

Неподвижным звеном (стойкой) называются неподвижные детали, образующие одну жесткую неподвижную систему тел. В любом механизме имеется одно неподвижное звено и одно или неск

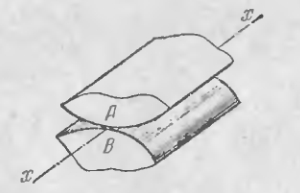

Кинематическая пара является подвижным соединением двух соприкасающихся звеньев. Кинематические пары могут быть довольно разнообразными. На рисунке 1 изображена вращательная кинематическая пара, в которой соединение звеньев А и В образуется цилиндрами, которые находятся в постоянном соприкосновении. За счет буртов внутреннего цилиндра исключается возможность движения одного цилиндра относительно другого вдоль оси х-х.

Рисунок 1. Вращательная кинематическая пара

На рисунке 2 изображено другое соединение звеньев А и В. В этой кинематической паре допускаются следующие виды движений: перекатывание, скольжение, верчение.

Рисунок 2. Кинематическая пара в виде двух касающихся цилиндрических поверхностей.

В зависимости от способа соединения звеньев кинематической пары на относительное движение звеньев накладываются ограничения. Эти ограничения в кинематических парах называются условиями связи.

Далее рассмотрим, какие связи и в каком количестве могут быть наложены на относительные движения звеньев кинематической пары.

2. Кинематические цепи. Определение подвижности плоских кинематических цепей.

Любой механизм можно рассматривать в виде совокупности неподвижного звена и подвижных звеньев. Подвижные звенья соединяются между собой или с неподвижным звеном таким образом, что всегда есть возможность движения одного звена относительно другого.

Кинематической парой называется соединение двух звеньев, допускающее их относительное движение. Элементом кинематической пары является совокупность линий, поверхностей или отдельных точек звена, по которым происходит соприкосновение двух звеньев, образующих кинематическую пару.

Кинематическая цепь – это система звеньев, которые связаны между собой кинематическими парами. К примеру, шатун с коленчатым валом образуют между собой одну кинематическую пару, поршень с шатуном образуют другую кинематическую пару, цилиндр и поршень образуют третью кинематическую пару. Совокупность всех этих кинематических пар и называется кинематической цепью. Кинематическая цепь является основой любого механизма. Но не любая кинематическая цепь является механизмом. Назначением механизма является осуществление заранее заданных закономерных движений. Из этого можно сделать вывод, что кинематическая цепь будет механизмом только в том случае, когда звенья механизма осуществляют целесообразные движения для решения инженерных задач.

11. Основные механические характеристики материалов

       Для количественной оценки основных свойств материалов, как

Рис. 2.9

правило, экспериментально определяют диаграмму рас­тяжения в координатах  и (рис. 2.9), На диаграмме от­мечены характерные точки. Дадим их определение.

      Наибольшее напряже­ние, до которого материал следует закону Гука, назы­ваетсяпределом про­порциональности П . В пределах закона Гука тангенс угла наклона прямой  = f () к оси  определяется величинойЕ.

      Упругие свойства материала сохраняются до напряжения У , называемого пределом упругости. Под пределом упругости У понимается такое наибольшее напряжение, до которого матери­ал не получает остаточных деформаций, т.е. после полной разгруз­ки последняя точка диаграммы совпадает с начальной точкой 0.

      Величина Т называется пределом текучести материала. Под пределом текучести понимается то напряжение, при котором происходит рост деформаций без заметного увеличения нагрузки. Если необходимо различать предел текучести при растяжении и сжатии Т соответственно заменяется на ТР и ТС . При напряже­ниях больших Т в теле конструкции развиваются пластические деформации П , которые не исчезают при снятии нагрузки.

      Отношение максимальной силы, которую способен выдержать образец, к его начальной площади поперечного сечения носит на­звание предела прочности, или временного сопротивления, и обоз­начается через, ВР (при сжатии ВС ).

Материал

ТР

ТС

ВР

ВС

Е10-8

Сталь

250000

250000

390000

2

Чугун

140000

310000

150000

640000

0.7

Медь

250000

250000

320000

1.1

Алюминий

50000

50000

840000

0.75

      В табл. 2 приводятся значения указанных характеристик (в кН/м2) наиболее распространенных конструкционных матери­алов.



При выполнении практических расчетов реальную диаграмму (рис. 2.9) упрощают, и с этой целью применяются различные ап­проксимирующие диаграммы. Для решения задач с учетом упру­гопластических свойств материалов конструкций чаще всего применяется диаграмма Прандтля. По этой диаграмме на­пряжение изменяется от нуля до предела текучести по закону Гука  = Е , а далее при росте ,  = Т  (рис. 2.10).

      Способность материалов получать остаточные деформации но­сит названиепластичности. На рис. 2.9 была представлена ха­рактерная диаграмма для пластических материалов.

Рис. 2.10                                            Рис. 2.11

      Противоположным свойству пластичности является свойство хрупкости, т.е. способность материала разрушаться без образова­ния заметных остаточных деформаций. Материал, обладающий этим свойством, называется хрупким. К хрупким материалам относятся чугун, высокоуглеродистая сталь, стекло, кирпич, бетон, природные камни. Характерная диаграмма деформации хрупких материалов изображена на рис. 2.11.

Диаграмма растяжения

П режде чем исходные данные по напряжениям поступят в справочную литературу, их надо получить. Получают их, проводя серии испытаний на образцах из данного материала. Первый вид испытаний – это испытание на разрыв. Образец закрепляется в разрывной машине и растягивается до полного разрушения. При этом фиксируются сила и деформация образца. Большинство материалов, с которыми нам приходится сталкиваться (стали, алюминиевые и медные сплавы и др.) относятся к группе упруго-пластичных материалов. Их диаграмма растяжения выглядит, как показано на рис.1.4а. Сначала деформация растет пропорционально силе, затем резкое увеличение деформации (текучесть материала), снова сопротивление и разрыв

образца.

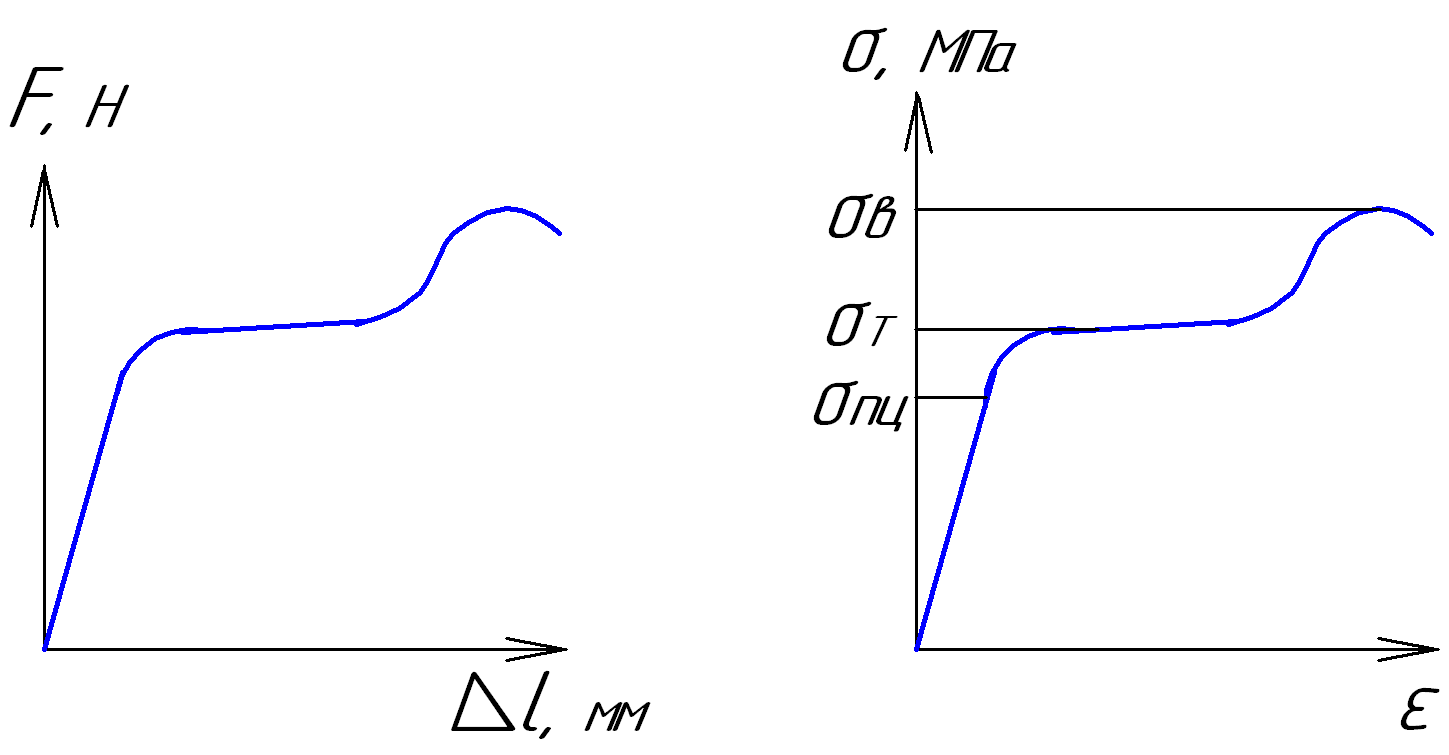

а) Рис.1 б)

В виде а) информация потребителю не нужна, поэтому диаграмма перестраивается в координатах σ и ε – относительная деформация.

На диаграмме выделяются 3 характерных точки σпц – предел пропорциональности, σТ – предел текучести и

σв - временное сопротивление или предел прочности.

После обработки результатов испытаний в справочную литературу передаются данные, имеющие наименьшую погрешность – это в первую очередь σв, затем σТ , а σпц вы можете встретить крайне редко, только в специальной литературе.

А теперь внимательно посмотрите на диаграмму и ответьте на вопрос, какие напряжения Вы можете брать в качестве допустимых? σв – очевидно нет, поскольку Вы заведомо закладываете в конструкцию ее разрушение; σТ - крайне не желательно, при этих напряжениях в конструкции возникнут значительные, необратимые пластические деформации; σпц – можно, только Вам его никто не дал. Получается замкнутый круг, что дано – брать нельзя, а что можно брать – то не дано. Выход из этого круга Вам предлагают искать самим.

[σ] = σв/n , (1.1)

где n = 1,2 … 10 – коэффициент запаса прочности.

В каждом конкретном случае Вам самим придется решать, какой коэффициент запаса прочности выбрать. Возьмете маленький коэффициент – конструкция будет легкой, но может разрушиться. Возьмете большой коэффициент – конструкция может оказаться слишком громоздкой и тяжелой. Поиск компромиса – довольно серьезная проблема. Очень многое будет зависеть от условий, в которых будет работать Ваше изделие с точки зрения опасности. Например, Вам нужно спроектировать две однотипных тележки, только одна предназначена для дачи, а на другой будут перевозить бутыли с сверхядовитым веществом и поломка этой тележки чревата катастрофическими последствиями. Одинаковый ли коэффициент запаса прочности Вы возьмете в этих случаях ?

Коэффициент запаса прочности – это Ваш опыт, страх и риск.

Могу Вам дать только небольшой совет.

Условия работы конструкции:

неопасные n = 1,2 … 2,5 ;

средней опасности n = 2,5 … 5 ;

повышенной и высокой опасности n = 5 … 10 и более.

На данный момент Вы уже многое знаете. Знаете, что такое напряжение, какие виды напряжений бывают, можете определить внутренние силы, можете решить вопрос с допустимыми напряжениями. Вы готовы к решению прочностных задач. Поэтому перейдем к рассмотрению конкретных видов деформаций.

13. Внутренние силовые факторы, поперечная сила и изгибающий момент

Под влиянием внешей нагрузки реальные тела деформируются, в отличие от абсолютно твердого тела, изучаемого в курсе теоретической механики. При этом между рядом раположенными частицами тела воникают, по законам физики, внутренние силы. Если мысленно рассечь деформированный брус плоским перечным сечением на две части и привести внутренние силы, действующие со стороны одной части на другую - к центру тяжести (площади) поперечного сечения, получим ГЛАВНЫЙ ВЕКТОР R и ГЛАВНЫЙ МОМЕНТ M системы этих внутренних сил. Эти величины (R и M) имеют такой смысл: Если мысленно заменить внутренние силы, действующие в сечении, силой R и моментом (парой сил) M (приложив их в центре тяжести поперечного сечения), то равновесие отсеченной части тела не нарушится. То есть R и M (совместно) являются статическим эквивалентом системы внутренних сил, действующих в сечении.

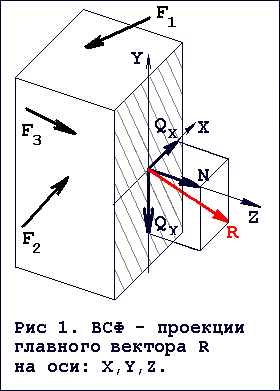

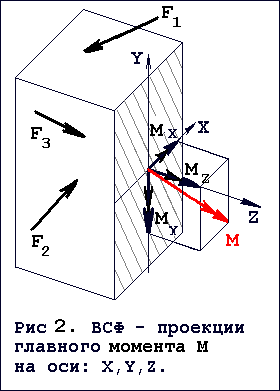

Рис. 1,2,3: Внутренние силовые факторы (ВСФ) в поперечном сечении бруса

Проекции главного вектора R и главного момента M на ГЛАВНЫЕ ЦЕНТРАЛЬНЫЕ ОСИ поперечного сечения и ПРОДОЛЬНУЮ ось бруса называются ВНУТРЕННИМИ СИЛОВЫМИ ФАКТОРАМИ (ВСФ) в поперечном сечении.   ВСФ (см рис 1) обозначаются:

  • Проекция R на ось Z т е N называется продольной силой.

  • Проекция R на ось Y т е QY называется поперечной силой.

  • Проекция R на ось X т е QX тоже называется поперечной силой.

  • Проекция M на ось Z т е MZ называется крутящим моментом.

  • Проекция M на ось Y т е MY называется изгибающим моментом (в горизонтальной плоскости XZ ).

  • Проекция M на ось X т е MX тоже называется изгибающим моментом (в вертикальной плоскости YZ ). Примечание: Существует два способа изображения пары сил: 1. В виде вектора - как показано на рис. 2 2. В виде пары сил. Чтобы перейти от одного способа к другому применяется ПРАВИЛО БУРАВЧИКА (см рис 3)
