17. Балочная клетка (упрощённая, нормальная и усложнённая)
В перекрытиях зд-й и сооруж. сис-му несущих балок наз-ся балочной клеткой. Различ-т 3 типа балочных клеток:
1)упрощенные
(1-
балка настила)
2)нормальные
3)усложненные
Сопряжение балок по высоте м.б. этажным, в одном уровне и пониженным.
18. РАСЧЁТ СТАЛЬНОЙ БАЛКИ
1. Сбор нагрузок на 1 м2 перекрытия
2. Расчёт балки от равномерно распределенной нагрузки
Нормативная распределительная нагрузка:
;
Расчётная распределенная нагрузка:
;
Момент:
;
3. Компоновка сечения составной сварной балки с проверкой на прочность, общую устойчивость и жёсткость
4. Вычисление фактических характеристик сечения
5. Проверка общей устойчивости
6. Определение места изменения сечения балки
7 Проверка прочности сечения по касательным напряжениям (для стенки)
8. Расчет соединений поясов балки со стенкой
9. Установка размеров опорной части балки с проверкой на устойчивость
10. Определение параметров швов прикрепляющих стенку балки к опорному ребру
11. Проверка местной устойчивости элементов сечения балки с обоснованием размещения и определения размеров рёбер жёсткости
19.Расчет и конструирование опорной части балок.
Балки опир-ся на колонны сверху или примыкают сбоку.
По конструктивному признаку 2 вида опирания: 1) с фрезерованным торцом сплошного опорного ребра, привар. к балке
2) нижним поясом балки ч/з центрирующую прокладку.
Водноэт. зданиях обычно исп-т опирание сверху.
Оба сопряжение явл-ся шарнирными по статич-му признаку.
Стальные балки могут примыкать к стал. колонне с сбоку.
2 сопряжения:
жёсткое
шарнирное
20 Стальные колонны. Общие сведения.
Это конструкции, которые работают на сжатие или сжатие с изгибом, имеют длину в 20 раз превышающую размеры поперечного сечения.
Колонны – сильно нагруженные стойки.
Колонны, стойки предназначены для передачи нагрузок от балочных клеток, ферм покрытий, рабочих площадок и т.п. на нижележащие конструкции или фундаменты.
По характеру работы колонны м. б.:
1.центральносжатыми;
2.внецентренносжатыми.
По типу сечений:
1. сплошного сечения;
2. сквозные.
Ветви сквозных колонн соединяют горизонт-ми планками, при расстоянии между осями ветвей ≤ 800 мм. При больших расстояниях (>800 мм) применяют раскосные решетки из уголков.
Основные элементы колонны:
1. стержень (ствол) колонны
2. оголовок для опирания вышележащих конструкций
3. база колонны для закрепления колонны на фундаменте и передачи нагрузки на основание от стержня.
Оголовок служит для опирания и крепления вышележащих конструкций.
База распределяет усилие, передаваемое колонной на фундамент и обеспечивает прикрепление колонны к фундаменту в соответствии с расчётной схемой.
Ствол (стержень) формирует само изделие и обеспечивает его габарит. Стержни сплошных колонн проектируются из готовых прокатных профилей/листов, образующие открытые/замкнутые сечения.

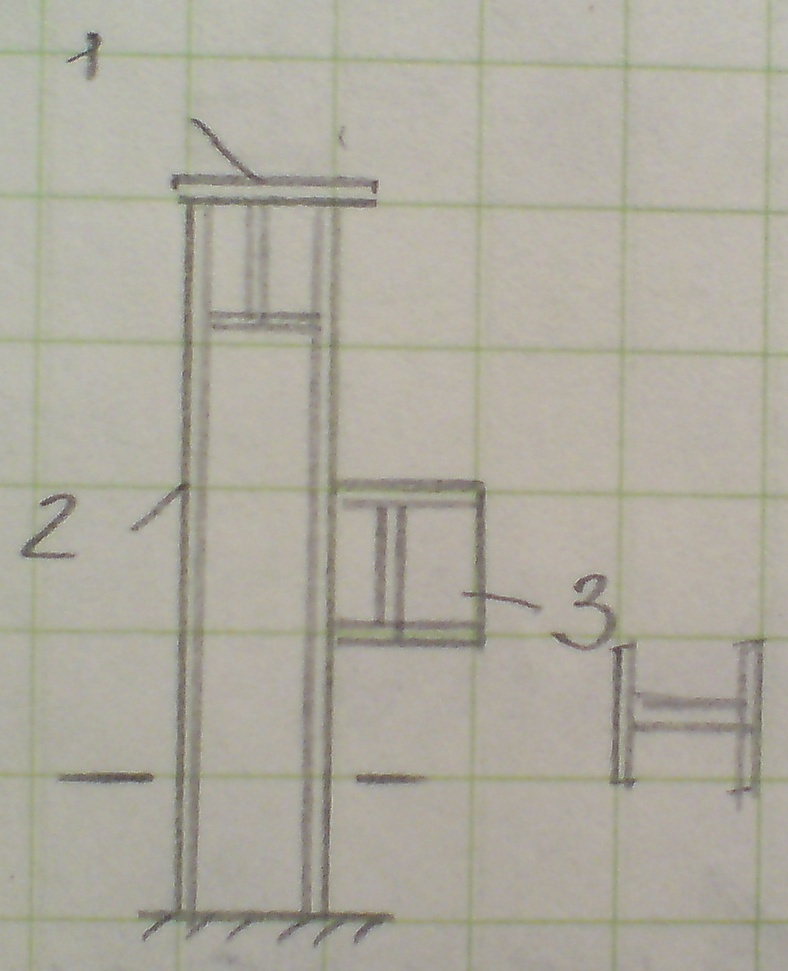

Оголовок
Стержень колонны
Консоль
При больших высотах стержни колонн делают сквозными из прокатных профилей.
Элементы соединений решётки могут выполняться из уголковых или швеллерных профилей, листов (при небольших габаритах).
Если ветви разнонагружены, то они могут изготавливаться из различных профилей – шатровые, крановые ветви.
Стержни сплошных колонн работают на центральное сжатие или внецентренное сжатие (сжатие с изгибом). Преимущественно ветви колонн воспринимают сжимающее усилие. Конструктивное решение нижней части (базы) колонн зависит от типа и высоты сечения колонны, а также от соединения колонны с фундаментом.
Группы сопряжения колонны с фундаментом:
Шарнирное
Жесткое защемление
