Логическое кодирование (избыточные коды, скремблирование)
Используется для улучшения потенциальных кодов. Должно заменять длинные последовательности бит, приводящие к постоянному потенциалу, вкроплениями единиц.
Методы:
Избыточные коды
основаны на разбиении исходной последовательности бит на порции (символы). Затем каждый исходный символ заменяется на новый, который имеет большее кол-во бит, чем исходный.
Избыточные коды позволяют приёмнику распознавать искажённые биты, устраняют постоянную составляющую и придают коду свойство самосинхронизации.
Спектр избыточного потенциального кода уже спектра манчестерского кода. Это оправдывает дополнительный этап логического кодирования, а также работу приёмника и передатчика на повышенной тактовой частоте.
Для кодирования 2-ух бит используются 3 бита. Из оставшихся выбирают таким образом, чтобы подряд не шли определённые последовательности «0» и «1» (например не более 3)
000
001
010
011
100
101
110
111
Недостаток: избыточность на 1/3 больше
Перемешивание (скремблер)

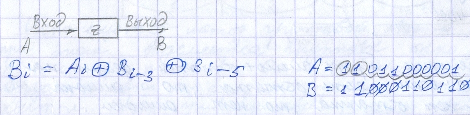

перемешивание данных скремблером перед передачей их в линию с помощью потенциального кода. Скремблирование – побитное вычисление результирующего кода на основании бит исходного кода и полученных в предыдущих тактах бит результирующего кода.
Bi - двоичная цифра результирующего кода, полученная на i-ом такте работы скремблера.
Ai – двоичная цифра исходного кода, поступающая на i-ом такте на вход скремблера
Двоичные цифры результирующего кода, полученные в предыдущих тактах работы скремблера (на 3-ем и 5-ом тактах ранее текущего такта)
Сложение по модулю 2 (исключающее «или»).
После получения результирующей последовательности, приёмник передаёт её дескрэлеру, который восстанавливает исходную последовательность на основании обратного соотношения.
Ci=Bi☺Bi-3☺Bi-5
Разные алгоритмы скремблирования отличаются количеством слагаемых, дающих цифру результирующего кода, и сдвигом между слагаемыми.
Соединение эвм в сети. Топологии «звезда», «кольцо» и «общая шина»
Топология – способ организации физических сетей (конфигурация графа, где вершины –компы сети(станции или узлы сети), а ребра – физические связи между ними).
Конфигурация физических связей определяется электрическими соединениями компов между собой и может отличаться от логических связей между узлами сети ( маршруты, передачи данных между узлами сети), которые образуются путем настройки оборудования. Выбор топологии влияет на многие характеристики сети.
полносвязная
топология –
каждый комп связан со всеми остальными
+ логическая простота, обрыв одной или нескольких каналов связи не приводит к выходу системы из строя (наиболее надежная).
- громоздкий и неэффективный, тк каждый комп в сети должен и меть большое кол-во коммуникационных портов, для связи с каждым из остальных, для каждой пары компов – отдельная эл. линия связи
Применяются редко, используются в многомашинных комплексах или в глобальных сетях при небольшом кол-ве компов. Все остальные варианты основаны на неполносвязанных топологиях, когда для данными между двумя компами требуется промежуточная передача данных через другие узлы сети.
ячеистая
топология – получается
из полносвязанной, путем удаления
некоторых связей. Непосредственно
связываются тока те компы, между которыми
происходит интенсивный обмен данными,
а для остальных используются транзитные
передачи через промежуточные узлы.
Допускается соединения большого кол-ва
компов, характерно для глобальных сетей.
общая
шина - очень
распространена. Компы подключаются к
одному коаксиальному кабелю. Инфа может
распространятся в обе стороны
+ снижает стоимость проводки, унифицирует подключение различных модулей, обеспечивает возможность почти мгновенного широковещательного обращения ко всем станциям. Дешевизна, простота разводки кабеля по помещению.
- низкая надежность, любой дефект полностью парализует сеть. Невысокая производительность, тк тока один комп в каждый момент времени может передавать данные в сеть, поэтому пропускная способность канала связи всегда делится между всеми узлами сети.
Звезда
– каждый
комп подключается отдельным кабелем к
общему устройству – концентратору,
который находится в центре сети. Он
направляет инфу одному или всем остальным
компам сети.
+ большая надежность по отношению к ОШ, только неисправность концентратора может вывести из строя всю сеть, концентратор может играть роль интеллектуального фильтра инфы и при необходимости блокировать запрещенную инфу
- высокая стоимость сетевого оборудования, из за необходимости приобретения концентратора, возможности по наращиванию узлов ограничивается кол-вом портов концентратора.
Иногда имеет смысл строить сеть с использованием нескольких концентраторов, иерархически соединенных между собой связями типа звезда. Это самый распространенный тип топологий, связей, как в локальных так и в глобальных сетях.
Кольцевая
конфигурация – данные
передаются по кольцу, От одного компа
к др как правило в одном направлении.
Если комп распознает данные как свои
то он копирует их во внутренний буфер
- необходимо принимать спецмеры чтобы в случае выхода из строя или отключения какой л станции не прервался канал связи между остальными станциями
+ очень удобная конфигурация для организации обратной связи: данные, сделав оборот возвращаются к узлу источника. Поэтому он может контролировать процесс доставки данных адресату. Это св-во позволяет найти некорректно работающий узел.
