18, 19. Статические и динамические Виртуальные локальные сети

Виртуальные локальные сети (VLAN) обеспечивают более гибкое и логичное разбиение сети на сегменты вне зависимости от физического расположения. Применение технологии виртуальных локальных сетей ограничивает поток широковещательных сообщений и тем самым освобождает каналы связи, упрощает управление и сокращает необходимость в дорогих и сложных схемах маршрутизации между коммутируемыми сетями. VLAN представляют собой группу ПК, серверов и других сетевых ресурсов, которые функционируют так, как будто они подключены к одному сегменту сети, хотя, на самом деле, этого может и не быть. Такое программное решение повышает производительность сети и улучшает ее управляемость. Говорят, что VLAN образует домен широковещательного трафика. Технология VNAN создает гибкую основу для построения крупной сети, соединенной маршрутизаторами, тк коммутаторы позволяют создавать полностью изолированные сегменты программным путем, не прибегая к физической коммутации.

Решенные проблемы:

Производительность: Использование VLAN дает возможность повысить пропускную способность сети за счет ее эффективной сегментации. В отличие от обычной коммутации, передача информации ограничена только необходимыми адресатами, что приводит к снижению общей загрузки сети.

Управляемость: Поскольку VLAN реализуются на программном уровне, они могут быть быстро и просто перенастроены при добавлении, перемещении или реорганизации узлов сети. VLAN реализуются на программном уровне, они могут быть быстро и просто перенастроены при добавлении, перемещении или реорганизации узлов сети.

Изолированность сетей др от др для управления правами доступа пользователей и создания защитных барьеров на пути широковещательных штормов

Сетевое окружение Для малых и средних локальных сетей - Ethernet и Fast Ethernet

способы конфигурации VLAN.

  • С помощью портов: Можно закрепить некоторые порты маршрутизаторов и коммутаторов за конкретной ВЛС. Такие логические группы легко создать "с нуля". Однако перемещение рабочей станции приводит к необходимости переконфигурации ВЛС.

  • По MAC-адресам. Определение ВЛС по адресу управления доступом к среде повышает мобильность, потому что адрес перемещается вместе с конечной станцией. Однако членство остается по-прежнему статичным, потому что администраторы сетей должны вручную вводить 48-битный адрес в приложение конфигурирования ВЛС.

  • По сетевому адресу. Конечные станции могут быть сгруппированы в виртуальные подсети в соответствии с адресом или протоколом сетевого уровня, например IP или IPX. Выгода - динамическое членство, когда конечные станции автоматически соотносятся с ВЛС. Однако в этом случае одна станция не может входить в несколько ВЛС, так как сетевой адрес по-прежнему привязан к конечной станции.

  • Виртуальная сеть представляет собой коммутируемую сеть, в которой выполнено логическое сегментирование по исполняемым функциям, используемым приложениям или по принадлежности пользователей к определенному отделу, вне зависимости от физического расположения их компьютеров. Каждый порт коммутатора может быть включен в виртуальную сеть. Все порты, включенные в одну виртуальную сеть, принимают широковещательные сообщения в ее пределах, в то время как порты, в нее не включенные, этих сообщений не принимают. Различаются три способа реализации виртуальных сетей, которые могут быть использованы для включения портов коммутаторов в виртуальную сеть: с центральным портом, статический и динамический.

  • Статическая виртуальная сеть (static VLAN) представляет собой совокупность портов коммутатора, статически объединенных в виртуальную сеть. Эти порты поддерживают назначенную конфигурацию до тех пор, пока она не будет изменена администратором. Хотя для внесения изменений статические виртуальные сети требуют вмешательства администратора, к их достоинствам можно отнести высокий уровень безопасности, легкость конфигурирования и возможность непосредственного наблюдения за работой сети.

  • Динамические виртуальные сети (dynamic VLAN) представляют собой логическое объединение портов коммутатора, которые могут автоматически определять свое расположение в виртуальной сети. Функционирование динамической виртуальной сети основывается на МАС - адресах, на логической адресации или на типе протокола пакетов данных. Основными достоинствами такого подхода является уменьшение объема работ при добавлении нового пользователя или при переезде уже существующего и централизованное извещение всех пользователей при добавлении в сеть неопознанного пользователя. Основная работа в этом случае заключается в установке базы данных в программное обеспечение управления виртуальной сетью и в поддержании ее актуальности.

  • 20. Алгоритм покрывающего дерева

Алгоритм покрывающего дерева - позволяет коммутаторам автоматически определять древовидную конфигурацию связей в сети при произвольном соединения портов между собой. Как уже отмечалось, для нормальной работы коммутатора требуется отсутствие замкнутых маршрутов в сети. Эти маршруты могут создаваться администратором специально для образования резервных связей или же возникать случайным образом, что вполне возможно, если сеть имеет многочисленные связи, а кабельная система плохо структурирована или документирована.

Поддерживающие алгоритм коммутаторы автоматически создают активную древовидную конфигурацию связей (то есть связную конфигурацию без петель) на множестве всех связей сети. Такая конфигурация называется покрывающим деревом - Spanning Tree (иногда ее называют основным деревом), и ее название дало имя всему алгоритму. Алгоритм Spanning Tree описан в стандарте IEEE 802.1D, том же стандарте, который определяет принципы работы прозрачных мостов.

Коммутаторы находят покрывающее дерево адаптивно, с помощью обмена служебными пакетами. Реализация в коммутаторе алгоритма STA очень важна для работы в больших сетях - если коммутатор не поддерживает этот алгоритм, то администратор должен самостоятельно определить, какие порты нужно перевести в заблокированное состояние, чтобы исключить петли. К тому же при отказе какого-либо кабеля, порта или коммутатора администратор должен, во-первых, обнаружить факт отказа, а во-вторых, ликвидировать последствия отказа, переведя резервную связь в рабочий режим путем активизации некоторых портов. При поддержке коммутаторами сети протокола Spanning Tree отказы обнаруживаются автоматически, за счет постоянного тестирования связности сети служебными пакетами. После обнаружения потери связности протокол строит новое покрывающее дерево, если это возможно, и сеть автоматически восстанавливает работоспособность.

Алгоритм определяет активную конфигурацию сети за три этапа.

Сначала в сети определяется корневой коммутатор (root switch), от которого строится дерево. Корневой коммутатор может быть выбран автоматически или назначен администратором. При автоматическом выборе корневым становится коммутатор с меньшим значением МАС - адреса его блока управления.

Затем, на втором этапе, для каждого коммутатора определяется корневой порт (root port) - это порт, который имеет по сети кратчайшее расстояние до корневого коммутатора (точнее, до любого из портов корневого коммутатора).

И наконец, на третьем этапе для каждого сегмента сети выбирается так называемый назначенный порт (designated port) - это порт, который имеет кратчайшее расстояние от данного сегмента до корневого коммутатора. После определения корневых и назначенных портов каждый коммутатор блокирует остальные порты, которые не попали в эти два класса портов. Можно математически доказать, что при таком выборе активных портов в сети исключаются петли и оставшиеся связи образуют покрывающее дерево (если оно может быть построено при существующих связях в сети).

Понятие расстояния играет важную роль в построении покрывающего дерева. Именно по этому критерию выбирается единственный порт, соединяющий каждый коммутатор с корневым коммутатором, и единственный порт, соединяющий каждый сегмент сети с корневым коммутатором.

21. Адресация в IP-сетях. Система разрешения имен

Типы адресов: физический (MAC-адрес), сетевой (IP-адрес) и символьный (DNS-имя)

Каждый компьютер в сети TCP/IP имеет адреса трех уровней:

  • Локальный адрес узла, определяемый технологией, с помощью которой построена отдельная сеть, в которую входит данный узел. Для узлов, входящих в локальные сети - это МАС-адрес сетевого адаптера или порта маршрутизатора. Эти адреса назначаются производителями оборудования и являются уникальными адресами.

  • IP-адрес, состоящий из 4 байт, например, 109.26.17.100. Этот адрес используется на сетевом уровне. Он назначается администратором во время конфигурирования компьютеров и маршрутизаторов. IP-адрес состоит из двух частей: номера сети и номера узла. Номер сети может быть выбран администратором произвольно, либо назначен по рекомендации специального подразделения Internet, если сеть должна работать как составная часть Internet. Обычно провайдеры услуг Internet получают диапазоны адресов у подразделений NIC, а затем распределяют их между своими абонентами.

Номер узла в протоколе IP назначается независимо от локального адреса узла. Деление IP-адреса на поле номера сети и номера узла - гибкое, и граница между этими полями может устанавливаться весьма произвольно. Узел может входить в несколько IP-сетей. В этом случае узел должен иметь несколько IP-адресов, по числу сетевых связей. ТоIP-адрес характеризует не отдельный компьютер или маршрутизатор, а одно сетевое соединение.

  • Символьный идентификатор-имя, например, SERV1.IBM.COM. Этот адрес назначается администратором и состоит из нескольких частей, например, имени машины, имени организации, имени домена. Такой адрес, называемый также DNS-именем, используется на прикладном уровне, например, в протоколах FTP или telnet.

В глобальных сетях, где есть несколько подсетей. Адресация по физическому адресу не дает возможности объединения узлов под сети, те она не такая гибкая

I

31 №сети №узла

P адрес 32-разрядный

0

max кол-во 32 - 4 млрд адресов, но реально 2 млрд (уже исчерпаны). Каждую из 4х частей запоминают отдельно и разделяют точкой (192.36.18.14). адрес 32х разрядный, 2ный. Старшая часть разрядов IP адреса – номер сети, а младшая – номер узла сети.

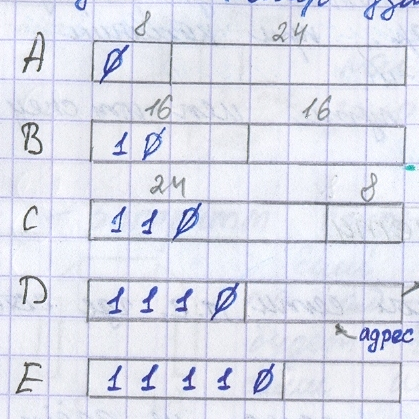

  • Если адрес начинается с 0, то сеть относят к классу А, и номер сети занимает один байт, остальные 3 байта интерпретируются как номер узла в сети. Сети класса А имеют номера в диапазоне от 1 до 126. (Номер 0 не используется, а номер 127 зарезервирован для специальных целей, о чем будет сказано ниже.) В сетях класса А количество узлов должно быть больше 216 , но не превышать 224.

  • Если первые два бита адреса равны 10, то сеть относится к классу В и является сетью средних размеров с числом узлов 28 - 216. В сетях класса В под адрес сети и под адрес узла отводится по 16 битов, то есть по 2 байта.

  • Если адрес начинается с последовательности 110, то это сеть класса С с числом узлов не больше 28. Под адрес сети отводится 24 бита, а под адрес узла - 8 битов.

  • Если адрес начинается с последовательности 1110, то он является адресом класса D и обозначает особый, групповой адрес - multicast. Если в пакете в качестве адреса назначения указан адрес класса D, то такой пакет должны получить все узлы, которым присвоен данный адрес.

  • Если адрес начинается с последовательности 11110, то это адрес класса Е, он зарезервирован для будущих применений.

DNS (Domain Name System) - это распределенная база данных, поддерживающая иерархическую систему имен для идентификации узлов в сети Internet. Служба DNS предназначена для автоматического поиска IP-адреса по известному символьному имени узла. Протокол DNS является служебным протоколом прикладного уровня. Если данные о запрошенном соответствии хранятся в базе данного DNS-сервера, то он сразу посылает ответ клиенту, если же нет - то он посылает запрос DNS-серверу другого домена, который может сам обработать запрос, либо передать его другому DNS-серверу. Все DNS-серверы соединены иерархически, в соответствии с иерархией доменов сети Internet. Каждый хост в сети Internet однозначно определяется своим полным доменным именем

Основным назначением DHCP является динамическое назначение IP-адресов. DHCP может поддерживать и более простые способы ручного и автоматического статического назначения адресов.
