Обозначение допусков формы и расположения поверхностей на чертежах.

Требование к точности формы поверхности указано на чертеже в прямоугольных рамках, разделенных на две или три части.

В первой части слева помещают знак допуска, во второй – числовое значение допуска, выраженное в мм, в третьей – базу от которой производится измерение.

Рамку допуска соединяют с контурной линией или вспомогательной вынос ной линией элемента, к которому относится допуск.

Указание базовых поверхностей

Допуски задаются либо в диаметральном либо в радиусном выражении

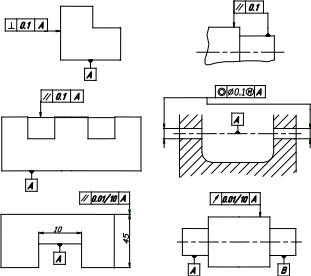

Примеры:
