1. Многоканальные системы передачи: определение, структурная схема, основные понятия и классификация. Понятие о перекрестных помехах.
Многоканальная система передач – система, обеспечивающая передачу n – го числа сообщений по одной линии связи.

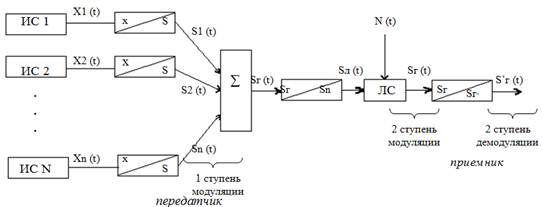

Si (t) – канальный сигнал (модулированные поднесущие),
Sг (t) – групповой сигнал (многоканальное сообщ),
Sл (t) – линейный сигнал, обеспечивающий передачу сигнала по ЛС,

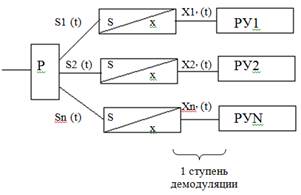

Р – разделяющее устройство, N (t) – помеха,
Xi (t) - передаваемые устройства,
ИС – источник сообщения, ЛС – линия связи.
Передающая часть многоканальной системы связи с ЧРК содержит 2 ступени модуляции: в первой – поднесущие колебания модулируются передаваемыми сообщениями; во второй – несущая передатчика модулируется суммой модулированных поднесущих, т.е многоканальным сообщением.
Приёмная часть системы содержит 2 ступени демодуляции. Демодуляция принятого и усиленного сигнала позволяет выделить многоканальное сообщение. После разделения этого сообщения на отдельные модулированные поднесущие осуществляется их демодуляция канальными демодуляторами. В результате на выходе каналов появляются принятые канальные сообщения.
Все многоканальные системы делятся на 2 класса: линейные и нелинейные. Наиболее распространены линейные системы, так как в них разделение сигнала линейное.
Любой групповой сигнал а Sk(t) можно дискретизировать:
, тое есть
Для разделения сигнала необходимо выполнение следующего тождества:
где СK – переносчик информации, φк(t) – функция переносчика.
Физически это означает, что канальные сигналы должны быть линейно независимы друг от друга. Таким образом, условие линейной независимости сигналов – это неравенство нулю определителя Грамма:
Если Г=1, то функции переносчика ортонормированны. Если определитель Грамма равен произведению квадрата нормофункции, то такая функция является ортогональной.
- скалярное произведение.
Реакцию канала на групповой сигнал Sг можно определить как проекцию данной функции на ее функцию разложения.
Sk(t) - выходная функция сообщения по каждому каналу многоканальной системы, gк(t) ортогональная весомая функция переносчика.
Многоканальные системы, которые требуют при передаче определённый канал для передачи определённого кодового разряда, называютсинхронными. В противном случае – асинхронные.
Во многих системах существует перекрёстная помеха – неидеальность разделения.
Все многоканальные системы можно разделить по параметру разделения каналов на:
- с частотным разделением (ЧРК) - сообщение передаётся в определённом диапазоне частот, не перекрывающих друг друга.;
- с временным разделением (ВРК) – отличительным признаком является время поступления их в линию;
- с фазовым разделением сигнала – канальные сигналы имеют одинаковою частоту, но отличаются по фазе. Сигналы разделяются фазовыми детекторами, выделяющими канальные сигналы только с определенной фазой;
- разделение по форме сигнала – сигналы разделяются специальными устройствами, реагируюцими на форму сигналов, точнее, на функцию, описывающую эти сигналы;
- разделение сигнала по уровню – отличительным признаком таких сигналов является уровень (амплитуда). Сигналы разделяются нелинейными фильтрами, которыми являются ограничители амплитуд (пороговое устройство).
