1. Многоканальные системы передачи: определение, структурная схема, основные понятия и классификация. Понятие о перекрестных помехах..

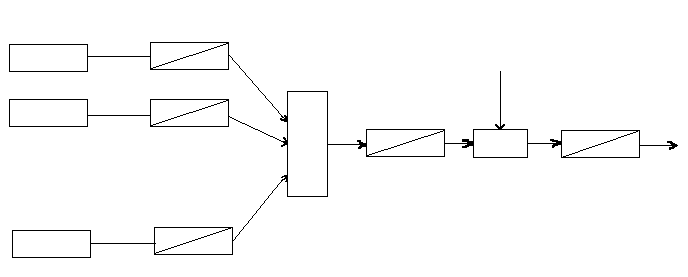

1) Многоканальная система передач – система (совокупность тех.средств ), обеспечивающая передачу (прием) n – го числа сообщений по одной линии связи.
Si (t) – канальный сигнал (модулированные поднесущие),
Sг (t) – групповой сигнал (многоканальное сообщ),
Sл (t) – линейный анальные сообщения,
Р – разделяющее устройство, N (t) – помеха,
Xi (t) - передаваемые устройства,
ИС – источник сообщения, ЛС – линия связи.
Передающая часть многоканальной системы связи с ЧРК содержит 2 ступени модуляции: в первой – поднесущие колебания модулируются передаваемыми сообщениями; во второй – несущая передатчика модулируется суммой модулированных поднесущих, т.е многоканальным сообщением.

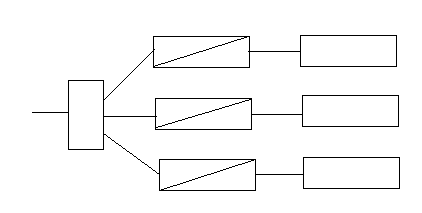

Приёмная часть системы содержит 2 ступени демодуляции. Демодуляция принятого и усиленного сигнала позволяет выделить многоканальное сообщение. После разделения этого сообщения на отдельные модулированные поднесущие осуществляется их демодуляция канальными демодуляторами. В результате на выходе каналов появляются принятые канальные сообщения.
В зависимости от того, какое РУ исп-ся, все многоканальные системы делятся на линейные и нелинейные. Наиболее распространены линейные системы, так как в них разделение сигнала линейное.
2) Требования к канальным сигналам:
Групповой сигнал . Известно, что любой сигнал Si(t) можно дискретизировать:
, то есть - ф-я разложения (пусть она будет ф-ей переносчика)
Для разделения сигнала со стороны приемника необходимо выполнение следующего тождества (условие линейной независимости):
, ,
где Сi – коэффициент переноса информации. φi(t) – функция переносчика.
Физически это означает, что канальные сигналы должны быть линейно независимы друг от друга, т.е. любая комбинация сигналов не должна воспроизводить какой-либо сигнал. Таким образом, условие линейной независимости сигналов – это неравенство нулю определителя Грамма:
Если определитель Грамма равен произведению квадрата нормофункции, то такая функция является ортогональной. Если Г=1, то функции переносчика ортонормированны.
В качестве канальных сигналов многок. систем передачи могут быть сигналы, обладающие лин. незав-стью, или, достаточно, чтоб они были ортогональны. Наиболее распространенные – частота, время, степенной ряд…
3) Реакцию канала на групповой сигнал Sг можно определить как проекцию данной функции на ее функцию разложения.
Sk(t) - выходная функция сообщения по каждому каналу многоканальной системы, gк(t) ортогональная весомая функция переносчика.
4) Многоканальные системы, которые требуют при передаче определённый канал для передачи определённого кодового разряда, называют синхронными. В противном случае – асинхронные.
5) Для многоканальных систем существует перекрёстная помеха – неравномерность разделения (влияние сигналов одного канала на другой).
Все многоканальные системы можно разделить по параметру разделения каналов на:
- с частотным разделением (ЧРК) - в отдельно выбранном диапазоне частот;
- с временным разделением (ВРК) – отличительным признаком является время поступления их в линию;
- с фазовым разделением сигнала – канальные сигналы имеют одинаковою частоту, но отличаются по фазе. Сигналы разделяются фазовыми детекторами, выделяющими канальные сигналы только с определенной фазой;
- разделение по форме сигнала – сигналы разделяются специальными устройствами, реагируюцими на форму сигналов, точнее, на функцию, описывающую эти сигналы;
- разделение сигнала по уровню – отличительным признаком таких сигналов является уровень (амплитуда). Сигналы разделяются нелинейными фильтрами, которыми являются ограничители амплитуд (пороговое устройство).
