23. Цифровой фазометр с усреднением: принцип действия, структурная схема, основные соотношения, источник погрешности.

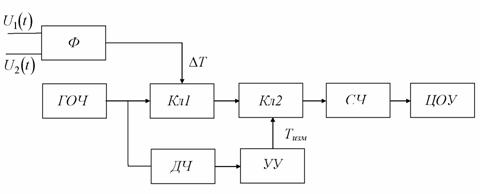

Формирователь Ф формирует импульсы длительностью ΔТ, пропорциональной измеряемому фазовому сдвигу. Ключ КЛ1 открывается на время ΔТ и пропускает N счетных импульсов частотой fо с генератора образцовой частоты ГОЧ. Ключ КЛ2 открыт на длительное время измерения Тизм , формируемое устройством управления УУ с помощью делителя частоты ДЧ из импульсов высокостабильного ГОЧ. При этом время Тизм для постоянной частоты входного сигнала обычно выбирается кратным периоду входных сигналов, т. е. Тизм = m-Т . Тогда счетчик за время Тизм подсчитает число импульсов:

n- коэффициент деления делителя частоты.

Недостаток: большое время измерения , зависящее от частоты исследуемого сигнала и необходимой точности измерений.

Погрешность:

-нестабильность ГОЧ

-дискретность кодирования интервала

24. Светолучевые осциллографы: принцип действия, функциональная схема, области применения.

В диапазоне до 20 КГц применяют светолучевые осциллографы, в которых запись осуществляется с помощью специальных гальванометров лучом света на фотобумаге или фотопленке, а также ультрафиолетовым лучом на специальной бумаге, самопроявляющейся на свету. Хорошая точность, чувствительность, многоканальность (до 10 и более), малые габаритные размеры являются причиной широкого применения этих приборов. Для регистрации более высокочастотных процессов используют электронно-лучевые осциллографы с фотографированием процесса с экрана ЭЛТ.

Шлейфовый осциллограф, светолучевой, вибраторный осциллограф, прибор для визуального наблюдения и автоматической регистрации фотографическим методом физических процессов (например, деформации, изменений температуры, давления, скорости), периодических (с частотой повторения от долей гц до 10-15 кгц), апериодических и одиночных. На входе Ш. о. изменение физической величины, характеризующей исследуемый процесс, преобразуется соответствующими датчиками в пропорциональное изменение электрического напряжения или тока.

Рис2 Шлейфовый осциллограф (схема устройства)

Ш. о. состоит (см. рис 2.) из одного или нескольких магнитоэлектрических зеркальных гальванометров (шлейфов) светооптической системы, блока протяжки (на рис. не показан), носителя записи (светочувствительной бумаги или фотоплёнки) и устройства визуального наблюдения. Светооптическая система формирует световой луч, фокусирует его и направляет на зеркало шлейфа. Отразившись от зеркала, луч попадает на светочувствительную плёнку (бумагу) и оставляет на ней след в виде кривой, отображающей изменение исследуемой физической величины во времени. Развёртка кривой во времени обеспечивается равномерным перемещением носителя записи в направлении, перпендикулярном отклонению светового луча. Скорость движения носителя записи у различных Ш. о. регулируется в пределах от 1 до 10 000 мм/сек. Для визуального наблюдения записываемой кривой служит сферический матовый экран, на который попадает часть светового луча, отражённого зеркалом шлейфа. Развёртка во времени визуально наблюдаемой кривой осуществляется с помощью равномерно вращающегося многогранного зеркального барабана. При вращении барабана луч света, отражаясь от его зеркальных граней, периодически пробегает по экрану. Регулируя частоту вращения барабана, можно добиться неподвижного изображения кривой.

Для одновременной регистрации нескольких физических величин используют т. н. многоканальные Ш. о., содержащие от 4 до 60 шлейфов, обеспечивающих одновременную запись соответствующего числа кривых. Ш. о. широко применяются при научных исследованиях, лабораторных и производств. испытаниях
