1. Электронный вольтметр с преобразованием амплитудного значения: принципе действия, примеры схем с открытым и закрытым входами, временные диаграммы.
Электронным вольтметром называется прибор, показания которого вызываются током электронных приборов, т. е. энергией источника питания вольтметра. Измеряемое напряжение управляет током электронных приборов, благодаря чему входное сопротивление электронных вольтметров достигает весьма больших значений и они допускают значительные перегрузки.
Рис.1. Структурная схема аналогового электронного вольтметра с амплитудным преобразователем
Вольтметр амплитудного (пикового) значения (рис.1) состоит из амплитудного преобразователя АПр, усилителя постоянного тока УПТ и магнитоэлектрического индикатора, градуированного в вольтах. На входе вольтметра иногда предусматривается делитель напряжения ДН. Амплитудный преобразователь выполняют по схеме с открытым или закрытым входом.

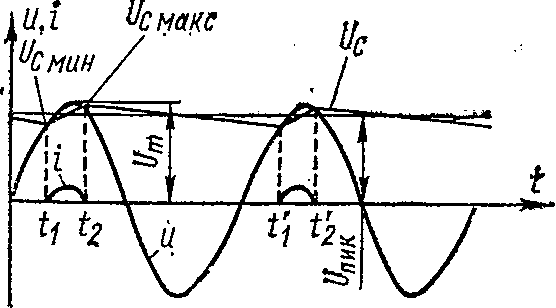

Амплитудный преобразователь с открытым входом (рис.2, а) представляет собой последовательное соединение вакуумного диода Д с параллельно соединенными резистором Л? и конденсатором С. Если к зажимам 1—2 приложено напряжение u = Um sint от источника с внутренним сопротивлением ri, то конденсатор через диод заряжается до некоторого значения Uc, которое приложено к электродам диода так, что он большую часть периода закрыт, т. е. работает в режиме отсечки (рис. 2, б). В течение каждого периода диод открывается на некоторый промежуток времени 't1 - 't2 тогда и>Uc и конденсатор подзаряжается импульсом тока iД до напряжения Uc • постоянная времени заряда з = (Ri +RД ) С, где RД — сопротивление открытого диода. Затем диод закрывается и конденсатор разряжается через резистор R в течение интервала t2 - 't1 постоянная времени разряда p = RC.
Постоянные
времени должны отвечать следующим
условиям: з
< 1/fв
и p
> I/fн
где fв
и fн
— границы частотного диапазона
вольтметра. Очевидно, что з
<<
p
и R
>> Ri
+RД.
В широкодиапазонных вольтметрах
неравенство: з
< 1/fв
выполнить не удается, и потому на высоких
частотах процесс установления д
1 Д
U~
Ri
+ C R Uпик
2
Рис.2. Амплитудный преобразователь с открытым входом
Результатом амплитудного преобразования является среднее значение слабопульсирующего напряжения Uc, которое в отличие от Um называют пиковым значением Uпик.
Uпик = Umcos
Где - угол отсечки диода.
Напряжение Uпик поступает на вход усилителя постоянного тока, входное сопротивление которого большое, а выходное — малое. УПТ служит для согласования выходного сопротивления преобразователя с сопротивлением индикатора и для повышения чувствительности вольтметра.
Амплитудный преобразователь с закрытым входов (рис. 3) представляет собой последовательное соединение конденсатора постоянной емкости С с параллельно соединенными диодом Д и резистором R. Процесс преобразования переменного напряжения в постоянное Uпик аналогичен рассмотренному выше, с тем отличием, что на зажимах 3—4 имеются значительные пульсации напряжения, для сглаживания которых предусмотрен фильтр.
1 С 3 Rф
Rд U~
Д R СФ Uпик
2
4
Рис. 3. Принципиальная схема амплитудного преобразователя с закрытым входом
Процессы преобразования пульсирующего напряжения преобразователем с открытым и закрытым входом различны и зависят от полярности подключения к входным зажимам /—2 постоянной составляющей пульсирующего напряжения. Если на вход амплитудного преобразователя с открытым входом включено пульсирующее напряжение так,
Рис. 4. Диаграммы напряжении в амплитудных преобразователях: а—с открытым входом; б — с закрытым входом
что «+» постоянной составляющей приложен к аноду| диода, то выходное напряжение UпикUmax=U0+Um+, где Uo — постоянная составляющая, а Um+ — амплитуда положительного полупериода переменной составляющей (рис.4, а). Если к аноду диода приложен «—» постоянной составляющей, то диод закрыт все время и преобразования нет. Если к аноду амплитудного преобразователя с закрытым входом приложено пульсирующее напряжение, то конденсатор С заряжен постоянной составляющей U0 преобразователь реагирует только на переменную составляющую. если к аноду диода приложен «+», то выходное напряжение Uпик Um+, a если «—», то Uпик Um- (рис. 4, б). Это полезное свойство вольтметров с закрытым входом измерять отдельно значения напряжения положительного или отрицательного полупериодов широко используется для определения симметричности амплитудной модуляции, наличия ограничения сигналов и т.д. Амплитудные (пиковые вольтметры характеризуются невысокой чувствительностью (порог чувствительности 0.1В) и широкой полосой частот (до 1 ГГц).
2. Аналоговые электромеханические измерительные приборы: измерительные цепи, общие элементы измерительных механизмов, оценка вращающего, противодействующего момента и момента успокоения, уравнение шкалы.
Измерительный прибор, показания которого являются непрерывной функцией измеряемой величины, называется аналоговым измерительными прибором. Структурная схема аналогового электромеханического измерительного прибора содержит измерительную цепь (ИЦ), измерительный механизм (ИМ) и отсчетное устройство (ОУ) ( рис.1).
В ИЦ происходит преобразование входного сигнала х с одну или две промежуточные электрические величины у1 и у2, воздействующие на ИМ. ИЦ может служить для расширения пределов измерений и компенсации погрешностей. В некоторых приборах, например комбинированных, элемента ИЦ занимают основную часть объема прибора.
В ИМ происходит преобразование электромагнитной энергии, обусловленной наличием промежуточных величин у1 и у2, в электромеханическую, в результате чего создается вращающий момент Мвр и происходит поворот подвижной части ИМ в сторону возрастающих показаний на угол альфа. В зависимости от принципа действия ИМ применяются следующие группы приборов: магнитоэлектрическая, электромагнитная, электродинамическая, ферродинамическая, индукционная.
Принципе действия ИМ различных группа приборов основан на взаимодействии: для магнитоэлектрических ИМ – магнитных полей постоянного магнита и проводника с током; для электромагнитных – магнитного поля, создаваемого проводником с током, и ферримагнитного сердечника; для электродинамических – магнитных полей двух систем проводников с токами; для электростатических – двух систем заряженных электродов; для индукционных – переменного магнитного поля проводника с током и индуцированных этим полем вихревых токов в подвижном элементе.

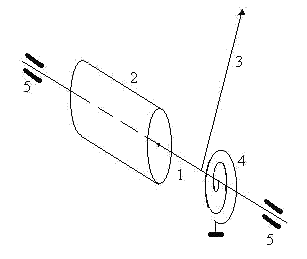

Обобщенная механическая схема ИМ представлена на рисунке.
1 – ось, 2 – электромеханический преобразователь, приведенный к общему центру масс, 3 – стрелка, 4 – пружина, 5 – подшипниковые опоры.
Дифференциальное уравнение моментов, описывающее работу измерительного механизма, имеет вид:
где J – момент инерции подвижной части измерительного механизма,
- угол отклонения подвижной части,
- угловое ускорение.
На подвижную часть (при движении) воздействуют следующие составляющие моментов:
Вращающий момент – М- определяется скоростью изменения энергии электромагнитного поля, сосредоточенной в механизме, по углу отклонения .
Противодействующий момент - Ма- создается, как правило, при помощи спиральных пружин и растяжек
где: W – удельный противодействующий момент на единицу угла закручивания пружины (определяется её материалом, длиной и т.д.).
Момент успокоения – Мусп- момент сил сопротивления движению. Всегда направлен встречно вращающему моменту.
р- коэффициент успокоения (демпфирования) подвижной части.
После подстановки всех составляющих момента в основное уравнение получим:
и ли
В статическом режиме, т.е когда стрелка прибора находится в неподвижном состоянии при каком то угле отклонения a, можно записать: М=Мa.
Цена деления шкалы определяется как:
где: Х – конечное значение шкала на данном пределе измерения,
N - число отметок шкалы.
