Передача соединения (хэндовер)
В сотовой сети радиоресурсы и фиксированные линии связи в течение вызова не остаются занятыми постоянно. Хэндовер (передача соединения), или хэндофф (handoff), как его называют в Северной Америке, — это переключение каналов и линий по мере перемещения подвижного объекта по различным каналам или ячейкам сотовой сети. Обнаружение и измерение уровня радиосигналов для хэндовера составляют одну из основных функций уровня RRM (Radio Resources Management).
Хэндоверы принято разделять на четыре типа, указанных цифрами на рис. 1.15:
Смена каналов в пределах одной базовой станции.
Смена канала одной базовой станции на канал другой станции, но находящейся под управлением того же BSC.
Переключение каналов между базовыми станциями, контролируемыми разными BSC, но одним MSC.
Переключение каналов между базовыми станциями, за которые отвечают не только разные BSC, но и разные MSC.

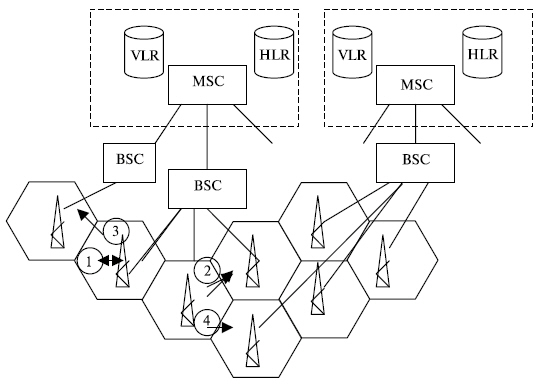

Рис. 1.15. Варианты хэндовера
В общем случае проведение хэндовера — задача MSC. Но в двух первых случаях, называемых внутренними хэндоверами, чтобы снизить нагрузку на коммутатор и служебные линии связи, процесс смены каналов управляется BSC, а MSC лишь информируется о происшедшем.
Первые два типа передачи соединения называются внутренними передачами соединения и включают только один контроллер базовой станции (BSC). Чтобы сохранять способность обмена сигналами, достаточно взаимодействия базовых станций (BSC), без использования управления центра коммутации мобильной связи (MSC). После окончания передачи соединения (хэндовера) необходимо уведомить об этом событии коммутации мобильной связи (MSC).
Последние два типа передачи соединения называются внешними передачами соединения и обрабатываются центрами коммутации мобильной связи (MSC), участвующими в соединении. Важный аспект — то, что первоначальный MSC (anchor MSC — анкерный центр ), который обеспечивает доступ к сети, остается ответственным за большинство переключений.
Передачи соединения (хэндовер) могут быть инициализированы или мобильной станцией, или центром коммутации мобильной связи (MSC). MS по широковещательному каналу управления (BCCH) проводит сканирование не менее 16 соседних сот, и формируется список шести лучших кандидатов на возможную передачу соединения, основанную на полученной напряженности поля сигналов. Эта информация передается к BSC и MSC не менее одного раза в секунду для использования алгоритмом передачи соединения (хэндовера).
Алгоритм момента времени, когда должно быть принято решение передачи соединения (хэндовер), не определен в рекомендациях GSM. Есть два основных используемых алгоритма, оба тесно связаны с управлением мощностью. Это объясняется тем, что базовая станция (BSC) обычно не знает, является ли плохое качество сигнала следствием замирания из-за многолучевости или следствием перемещения мобильной станции к другой ячейке. Особенно часто это происходит при маленьких городских ячейках.
Алгоритм "минимально допустимая характеристика" [49] дает приоритет управлению мощностью, а не передаче соединения (хэндоверу). Когда сигнал ухудшился до некоторой заданной точки, уровень мощности мобильной станции увеличивается с помощью управления. Если дальнейшее увеличение мощности не улучшает сигнал, то начинают передачу соединения (хэндовер). Это наиболее простой и наиболее общий метод, но он создает эффект "расплывчатой границы" соты, когда мобильная станция передает сигналы, используя пиковую мощность, проходя некоторое расстояние вне границы ячейки исходной соты в другую соту.
"Метод бюджета мощности" [49] предоставляет приоритет передаче соединения (хэндоверу). Целью является поддержание или улучшение качества сигнала при том же самом или более низком уровне мощности. В этом случае отсутствует проблема "расплывчатой границы" соты и уменьшаются межканальные помехи, но весьма усложняется алгоритм.
Рассмотрим процесс обмена сигналами, показанный на рис. 1.16, как хэндовер 4-го типа (см.рис. 1.15 [33]). Ниже приводится его описание.
Когда MS включена, она периодически извещает о качестве сигналов BTS1 с помощью сообщения об измерении. Эти сообщения передаются в каждом SACHH (низкоскоростной выделенный канал управления) с периодичностью 480 мсек. Сообщение об измерении содержит измерения качества сигналов соседних ячеек.
Если качество сигнала хорошее, то MS не предпринимает никаких действий. Когда MS достигает границы между зонами обслуживания MSC2 и MSC1, она извещает BTS1, что получает слабый сигнал.
BTS1 принимает решение об инициализации процесса хэндовер для того, чтобы улучшить качество обслуживания MS, и передает результаты измерений BSC1, включая измерения качества сигналов соседних ячеек BSC1.
BSC1 проводит анализ результатов измерения, чтобы определить зону обслуживания с лучшим качеством.
Если BSC1 решает запросить хэндовер, то он передает MSC1 номер используемой соты и список целевых сот с лучшими показателями, чем у используемой соты. При этом станция BTS2 включена в список целевых сот. На BSC1 включается таймер, чтобы ограничить время ожидания начала хэндовера (поступления сигнала от MSC1 о начале процесса хэндовера).
MSC1 передает запрос на хэндовер к MSC2. При этом из регистра MSC1 (это может быть VLR или HLR) передаются данные для маршрутизации и аутентификации. На MSC1 включается таймер, чтобы ограничить время ожидания начала хэндовера в зоне обслуживания MSC2 (время ответа от BCS2).
На MSC2 запрос на передачу соединения обрабатывается как новый исходящий вызов и выбирается канал для нового вызова. Новые данные записываются в VLR MSC2. VLR MSC2 обеспечивает присвоение номера "блуждающей" подвижной станции (MSRN — Mobile Station Roaming Number). Процедурами установления подлинности во время обработки вызова управляет VLR MSC2.
Передача подтверждения запроса хэндовера от MSC2 (начало хэндовера) к MSC1. На MSC1 отключается таймер, ограничивающий время ожидания начала хэндовера (см. п. 7), так как получена команда о начале хэндовера. Если MSC1 был центром визита, то данные на VLR MSC1 стираются. Если он был домашним центром, то текущий адрес VLR абонента, содержащийся в HLR, также обновляется.
MSC1 передает сообщение BSC1, что соединение закончено.
BSС1 освобождает канал и информирует MSC1, что разъединение закончено.
MSC1 освобождает оборудование и передает MSC2 сигнал окончания процедуры.

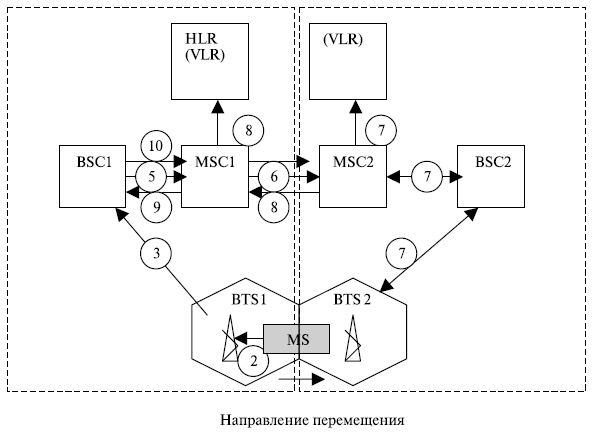

Рис. 1.16. Обмен сигналами при хэндовере
