2). В зданиях с мостовыми кранами.

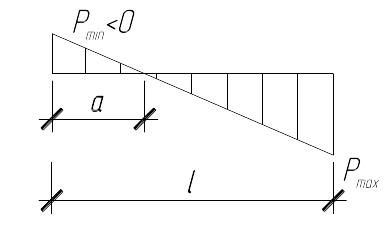

2.1) Q ≥ 75т – внецентр загруж фунд (Метал.каркас)
; ; - расчитыв эксцентриситет
b/l = 0,7 (0,8); b(l) кратно 0,3м.
2.2) Q ≤ 50т – центр нагруж фунд (ЖБ каркас)
;
2.3) Без мостовых кранов или с подвесными
; ;

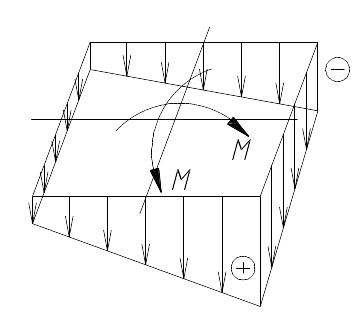

2.4) Если на фунд действует М в двух направлениях (вычисляется по нормативным нагрузкам)

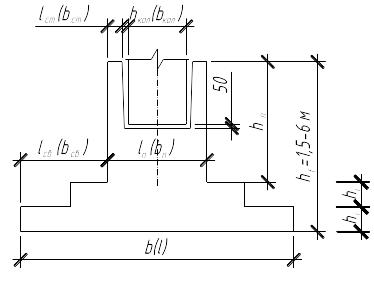

19. Конструкция тела фундамента
1)
hп = hf - ∑hi
lп(bп) = hкол(bкол)+2*75+2*lст(bст) - кратно 0,3м (1,2; 1,5; 1,8; 2,1)
lст(bст)≥175(225 и более)
lсв = (l(b)- lп(bп))/2
lсв≤0,9м – 1 уступ; lсв=1÷1,2 м – 2 уступа; lсв>1,2м – 3 уступа;
2) Плитная часть
h1 = 0,30 (0,45)м; l1 = 0,6 (0,9)м; h1/l1 = 1/2
h1 = 0,30м; h2 = 0,30 (0,45)м; l2 = 0,45 (0,6)м; h2/l2 = 1/1,5
h3/l3= 1/1; hп - ∑hi
Размеры фундам проверяют расчетами по прочности на продавливание и раскалывание.

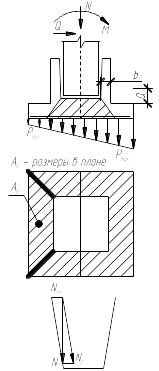

20. Расчет фунд. На продавливание
; ;
Р отпор – по 3 з-ну Ньютона – уравновешивание.
F≤Rbt*bm*h0 ; bm = (bст + 2h01)/2; bст = bкол + 2*50
F=N-P*A0 (по СНиП грунты); F=N (по СНиП ЖБК)
Если фунд внец нагруж, то Эпюра давления и Эпюра отпора будут иметь вид трапеции.
Запас прочности P=Pmax. Продавливание может произойти двояко.
Сила передаваемая на стакан: Nст = (0…0,15)N; N0≥2N; 2≥0,85; N0 ≤ (bl/α*A0)Rbt*bm*h0
Q0<b0 – низкие подстаканники; Q0>b0 – высокие подстаканники
N0*α* A0/bl≤ Rbt*bm*h0; P* α* A0 = F; α = 1- ((0,4*Aщ*Rbt)/N)≥0,85 – если выполняется, топродавл. нет.
Aщ = lanc(2bкол+2hкол); Ащ – площадь боковой грани колонны.

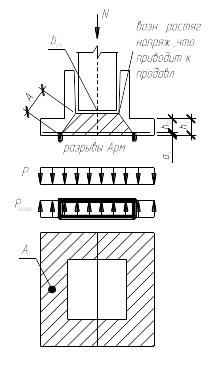

21. Расчет фунд. На раскалывание
* - разрушение произойдет, если усилия достигнут
Bкол/hкол ≤ Al/Ab; b,l – размеры фунд в плане
N ≤ mгр*f(1+bкол/hкол)Rbt*Al – условие 1
N ≤ mгр*f(1+bкол/hкол)Rbt*Ab – условие 2
mгр*f = 0,975. Если усл.1 и усл.2 не выполняются, то увеличить b и l.
Ff (тр) = N*f, f- коэф. трения. (f=0,75)
mгр – учитыв силу трения боковой грани (mгр =1,3)
Толщина дна стакана hg ≥0,2м (от низа колонны до низа фундамента).
22. Расчет подколонника. По нормальному сечению.
1-1: N1-1=N; M1-1=M+Q*hст
2-2: N2-2=N; M2-2=M+Q*hпод
Конструктивные требования:
As(Asc)->ns, ds (опред колич и диаметр). ds(dsc)≥12. As(Asc)≥0,0004An
Арматура устанавливается виде сеток и каркасов.
23. Расчет подколонника. По наклонному сечению
e0 = M1/N1; e0 ≤hкол/6 – подколонник армируют конструктивно (т.е. М не учитывают); hкол/2≤e0<hкол/6. МА(MB) ->Asw
Msw=∑RswAswZsw=RswAsw∑Zsw; S = 200(250, 150, 100); Asw = MA(MB)/Rsw∑Zsw -> сорт

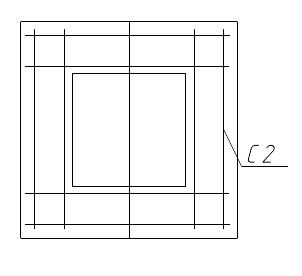

dsw≥8; dsw=8…14; n сеток С2 не менее 4 штук.
24. Расчет и конструирование плитной части фунд.
Под фундаментом нагрузка передается на плиту, а от плиты на грунтовое основание.
. .
.
; .
; .
; ;
Конструирование
b(L) крат. 2003000*2700
ds1(ds2) ≥ 10 L < 3м. ; ds1(ds2) ≥ 12 L ≥ 3м. → условие коррозионной стойкости
П литную часть фундамента рассчитывают и по 2-й группе пред. сост-й (раскрытие трещин). Подошву армируют А300(АII), А400(АIII)(если попадает на уровень грунтовых вод подошва фундамента)
АII – более коррозионностойкая. А400, надо произвести расчет по раскрытию трещин.
аcrc≤{ аcrc,1(2)}.
Основание фундамента рассчитывают на осадки.
