9. Расчет ж/б стропильных балок.

В расчете приним., что нагрузка, передающ. на балку состоит из сосредоточен. сил от постоян. и времен. нагрузок, действ. через ребра панели покрытия, а также постоян. равномерн. распредел. нагрузки от собствен. веса балки. Изгиб. моменты и поперечн. силы определ. как для свободно опертой однопрол. балки. Расчет балок по прочности и трещиностойкости производ. для 2х стадий: эксплуатации; изготовления, транспортирован., монтажа. Из расчета прочн. по норм. сечен., имеющ. максим. изгиб. момент, наход. площадь сечен. продольн. напрягаем. армат. Кроме того произв. расчет и для других сечен. т.к. в этих балках из-за перемен. высоты может оказаться сечен. не в середине пролета, а располаг. приблизит. на расстоян. (0,35-0,4)Lот опоры.

10. Ж/б стропильные фермы.

Они примен. в кач-ве ригелей для покрытий пром. и гражд. здан. при прол. 18-24 м,30 м при шаге колонн 6,12 м.При больш. прол. ж/б фермы получ тяжел., неудобн. при транспортиров., трудоемки при монтаже и могут примен. только лишь при спец обоснован. Фермы устанавлив. на колонны или крепят к подстроп. фермам с помощ. анкерн. болтов или сварки закладн. деталей. По фермам укладыв. плиты покрыт. и

кровлю.Очертан. ферм завис. от профиля кровли и общей компоновки покрыт.

Д ля здан. со скатн. кровлей:

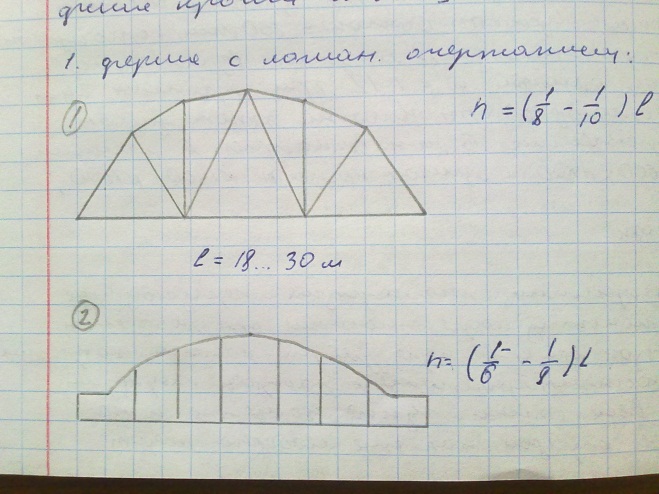

1. сегментн. раскосн. ферма с ломан. верхн. поясом.

2.безраскосн. ферма арочн. очертан.

Для здан. с плоск. кровлей:

3. арочн. очерт. с разрежен. решеткой.

4. раскосн. ферма с парал. поясами.

Для нетипов. решений:

5. полигональн. с ломан. нижн. поясом.

6. треугольная.

Н аиб. рацион. с точки зрения стат. работы явл. сегментн. и арочн. раскосн. фермы. В сегментн. раскосн. фермах усилия в поясах по длине измен. мало, а в эл-ах решетки они не велики. Это объясн. тем, что очертание верхн. пояса близко к кривой давления.Достоин. этого типа ферм явл. то, что небольш. высота у опор приводит к уменьш. высоты стен здан. и к уменьш. суммарн. длины решетки. Недост. явл. повыш. трудоемк. работ, связан. с устр-вом скатн. кровли. В посл. время широк. распростр. получ. безраск. арочн. фермы, котор. отлич. простот. и удобством изготовл. Особ. целесообр. безраск. фермы примен. в здан., где межферм. простр-во использ. для канализ., технич этажей, а также в цехах с насыщ. ПТО. Эти фермы часто использ. для устр-ва плоск. кровли путем установки доп. стоек. недост. этого типа ферм явл. то, что в поясах и в стойках возник. значит. изгиб. мом., для восприят. котор. треб. доп. расход армат., что привод. к увелич. стоим. ферм. Ж/б фермы с парал. поясами обеспечив. более простое устр-во плоск. кровли. Однако она имеют больш. высоту на опорах, что помимо увелич. высоты наруж. стен привод к необх. устр-ва вертик. связей м/у фермами в пл-ти опорн. стоек. По расходу бет. такие фермы уступ. сегментн. и арочн. Однако,в послед. годы предлож. технич. решения, прдусматрив. отвод части предварит. напряж. армат. из нижн. пояса в растян. раскосы. что позвол. увелич. ТЭП. Расстоян. м/у узлами верхн. пояса рассматрив. типов ферм приним.=ширине плит покр.(3 м). Арочн. раскосн. фермы имеют мощн. криволин. пояс кругового очертан. и легкую разрежен. решетку. В таких фермах допуск. не узлов. передача нагрузки от плит покрыт. Возник. при этом изгиб. мом. от вертик. нагрузки уменьш. за счет мом. обратн. знака, создав. эксцентрично прилож. силами в верхн. поясе. По эконом. показат. эти фермы при прол. 18 и 24 м несколько дороже сегментн., а при прол. 30 м и более экономичн. Треугольн. фермы невыгодн. ввиду больш. высоты и ввиду значит. расхода мат-ов. Примен. таких ферм будет оправдано только в случ. использов. кровли из асб.-цем. мат-ов изи из профлиста, для котор. треб. значит. уклон. Фермы с ломан. очерт. нижн. пояса более устойчивы, не треб. устан. доп. связей, но более сложн. в изготовл. По способу изготовл. различ. фермы с закладн. решеткой и фермы, бетонир. целиком. В фермах с закладн. решеткой эл-ты решетки изготавлив. заранее и укладыв. в общ .форму после чего бетонир. пояса и узлы. Этот способ позвол. делать эл-ты решетки небольш. сечен. и из бетонов более низк. классов, что привод. к их экономичн. Фермы прол. более 30 м для обеспеч. возможн. транспортиров. обычно изготавлив. из 2х отправочн. эл-ов и объедин. на стр.слощадке стыками на сварке. Однако такие фермы дороже цельно изготовлен. на 10-15% и менее надежн. в работе при динамич. нагрузках. Высота ферм в серед. пролета в общ. случ. составл. 1/6-1/10 от L. Ширина сечен. верхн. пояса назнач. из услов. устойчив. из пл-ти фермы при монтаже и перевозке и приним 1/70-1/80 от L. Ширина сечен. нижн. пояса приним. такой же как ширина сечен. верхн. пояса, а высота их сечен. назнач. из услов. размещ. рабоч. армат. Размеры сечен. сжат. эл-ов решетки определ. расчетом, при этом ширину решетки и стоек целесообр. назнач.=ширине поясов для удобства бетониров. в горизонт полож. Фермы изготавлив. из бет. класса В25-В50, нижн. пояс всегда предвар. напряжен. и армир. стержнев. армат. классов А600,А800,А1000 и канатов К1400,К1500. Натяж. армат. обычно осущ. на упоры формы. В верхн. поясах, раскосах и стойках примен. сварн. каркасы из горячекатан. стали периодич. профиля А300,А400. Расчет ферм произв. на эксплуатац. нагрузки от собств. массы, покрыт.,снегов. покрова и от подвесн. кранов, а также должен произв. расчет на нагрузки,возник. при изготовл., монтаже, транспортирован. Нагрузка от покр., собств. веса и массы снега счит. прилож. к узлам верхн. пояса, а нагрузка от подвесн. оборудов. к узлам нижн. пояса. Ж/б фермы имеют жесткие узлы сопряжен. решеток и поясов и представл. собой многократно статич. неопредел. рамн. с-мы. Однако в предельн. сост. по прочн. в узлах начин. раскрыв. трещины, жестк. узлов падает и поэтому влиян. изгиб. мом. можно пренебречь и рассматрив. узлы как шарнирн. Это позвол. при расчете прочн. рассматрив. ферму как статич. определ. с-му и усилия, возник. в эл-ах фермы представл. только лишь центр. растяж. или сжатием. Данные допущ. позвол. достат. верно отраз. хар-ер работы кон-ции и обеспеч. достат. точн. в расчетах.Данные предпосыл. не касаютя безраск. фермы.
