42. Внецентренно нагруженные элементы (расчетные напряжения) и Расчет по деформациям
ВНЕЦЕНТРЕННО СЖАТЫЕ ЭЛЕМЕНТЫ
П
редпосылки:

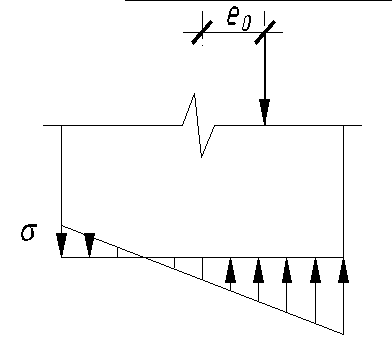

Материал работает упруго => эп. напряжений прямая линия
;
;
;
Внецентренно
растянутые элементы
Расчет по деформациям сводится к проверке относительной деформации:
;
– фактическая относительная деформация;
- предельно допустимая деформация (табл.
СНиП)
Расчет только для конструкций, которым предъявляют требования непроницаемости.
Растянутые элементы:
N=σA; σ= ∙E∙A; M=σW.
Изгибаемые
элементы:
Внецентренно сжатые элементы:
43. Расчет строительных конструкций зданий
Кирпичные стены совместно с фундаментами, перекрытиями, покрытиями создают пространственную конструкцию. Такой конструкцией предъявляют требования устойчивости каждого элемента и требования жесткости.
У
стойчивость
и жесткость обеспечивается правильным
подбором размера сечения и элементами
(анкеровки, закладных деталей и т.д.)
Жесткость здания зависит как от жесткости
кирпич-ных стен и столбов, так и от их
размещения в плане.
Чем больше поперечных стен, тем больше жесткость.
Жесткость каркаса определяется конструкциями
п
оперечных
стен, являющимися опорами продольных
стен и от размера l
=> поперечные стены, являющиеся опорами
должны быть:
а
)
из кирпича δ=120мм; б) ж/б δ
60мм;

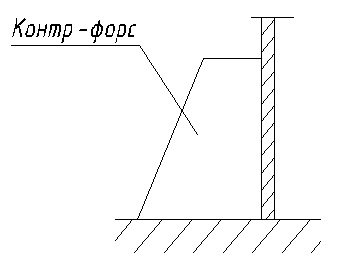

в) если есть контр-форсы
г
)

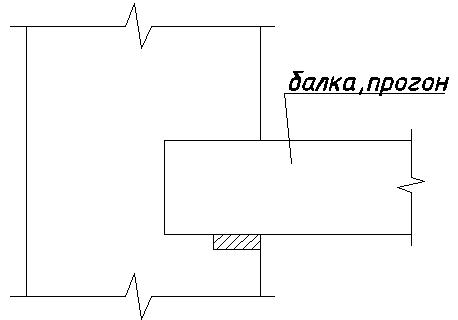

балки, прогоны, фермы, конструкции,
имеющие большую жесткость в своей
плоскости; д) ж/б монолитные пояса –
воспринимают ветровую нагрузку
Расстояние
l
оговаривается для каждого случая и
12…54м – если это условие выполняется,
то каркас здания считается с жесткой
конструктивной схемой, если не выполняется,
то – с гибкой.
44. Здания с жёсткой конструктивной схемой
- жилые и общественные здания.
1-1 N=Ni+1+P (сечение максимальное)
2-2 N=Ni+P+часть стены M=M2 (сечение меньше)
Необходимо считать все сечения.
45. Здания с гибкой конструктивной схемой
Е
сли
Lст>[Lст]
=> одноэтажные общественные,
производственные. Схемы – стержни
постоянной жесткости, защемлённые в
фундаменте с шарнирно соединённой
серединой. При действии горизонтальных
сил стены деформируются, что зависит
от относительной жёсткости Ei*Yi/Hi3.
Оголовки стоек – упругоподатливые.
Поперечную раму рассчитывают аналогично
поперечной раме с жб каркасом при
переменной реакции «X»
X=Vб/(1+
µ) Vб
– реакция поперечной рамы с жёсткой
опорой. µ – коэф, учитывающий податливость
оголовка стенового ограждения .
м=(Е1*Y1/H3)/(Сумма(от
n
до 2)Ei*Yi/Hi3)
П
ример
1: µ=1 Х=Vb/2
1->0,5
Пример 2: µ =1/2 Х=Vb/(1+1/2)=2/3*Vb 2=0,667
Пример 2: µ =1/3 Х=Vb/(1+1/3)=3/4*Vb 3=0,75 4=0,8 5=0,86
Если количество пролётов >5, то стат расчёт можно не производить и каждую стойку рассчитывать отдельно, вычленив из рамы.
О
ТНОСИТЕЛЬНЫЕ
ГИБКОСТИ СТЕН И СТОЛБОВ
Как для ЖБК балок, колонн и плит сочетание элементов задаётся.
В(бета) – коэф из табл СНиП, зависит от марки раствора. = 13-25 к=f(l/Hn) = 0,6-0,9 – зависит от расстояний между поперечными стенами, пилястрами. B=h/l=(1/8-1/10) – если шарниры ; = (1/12-1/15) – если неразрезные.
